ЭЛЕМЕНТНАЯ БАЗА ЭЛЕКТРОННЫХ АППАРАТОВ. КОНСПЕКТ ЛЕКЦИЙ

СОДЕРЖАНИЕ

ТВЕРДОТЕЛЬНЫЕ АНАЛОГИ L C ЦЕПЕЙ

Эти элементы используют явление механического резонанса на ультразвуковых частотах в твердотельных структурах. По выполняемой функции делятся на фильтры и резонаторы.

Фильтры делятся на пьезоэлектрические и электромеханические



Пьезоэлектрические фильтры выполняют из кварцевых и пьезокерамических пластин, в которых возникают резонансные колебания при возбуждении поперечных или поверхностных акустических волн на частоте f = Nf/1, где Nf - частотная постоянная материала; 1 - характерный линейный размер. Промышленностью выпускается широкая номенклатура пьезокерамических фильтров (ПКФ) с рабочим диапазоном от единиц кГц до нескольких МГц, используемых в аналоговых трактах радио и телевизионной аппаратуры (рис. 4.9).

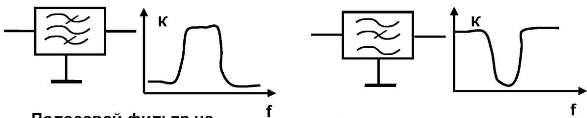

Обозначения и частотные характеристики ПКФ фильтров

Полосовой фильтр на поверхностных акустических       Режекторный фильтр

Рис. 4.9. Обозначения и частотные характеристики ПКФ фильтров



Существенным недостатком ПКФ является наличие дополнительных резонансов вне рабочего диапазона частот, обусловленных пространственной структурой элемента. Для подавления побочных полос используются согласующие контура.

Для построения узкополосных фильтров, а также стабилизации частоты автогенераторов применяют кварцевые резонаторы. Для них характерна высокая добротность до частот в десятки мегагерц.



Электромеханические фильтры используют магнитострикционные (рис. 4.10) или пьезоэлектрические преобразователи, селекция осуществляется в механически связанных резонаторах. Отличительная особенность - узкая полоса пропускания (~3 кГц), для рабочих частот до 2 мГц.

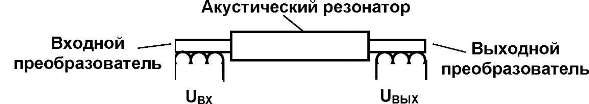

Элементы магнитострикционного преобразователя

Рис. 4.10. Элементы магнитострикционного преобразователя

Резонаторы выполняются, как правило, из пластин кварца. Обладают очень высокой добротностью.
