ЭЛЕМЕНТНАЯ БАЗА ЭЛЕКТРОННЫХ АППАРАТОВ. КОНСПЕКТ ЛЕКЦИЙ

СОДЕРЖАНИЕ

ТРАНСФОРМАТОРЫ

Трансформатор — электромагнитное устройство переменного тока, предназначенное для изменения напряжения, согласования сопротивлений электрических цепей, разделения цепей источника и нагрузки по постоянному току, а также для изменения состояния цепи относительно корпуса.



Основной частью трансформатора является магнитопровод из магнитно-мягкого материала с размещенными на нем обмотками.

Трансформаторы, используемые в приемно-усилительной аппаратуре, можно разделить на трансформаторы питания (силовые) и согласующие (сигнальные). Трансформаторы питания применяются в выпрямительных устройствах для получения различных напряжений. Согласующие трансформаторы используют для согласования входа усилителя и источника сигнала (входные), выхода усилителя с нагрузкой (выходные), в качестве элемента межкаскадной связи (межкаскадные).



Трансформаторы делятся на трансформаторы питания (силовые), сигнальные (согласующие), импульсные.

Основными элементами трансформатора являются магнитопровод и размещенные на нем обмотки (рис. 4.8).

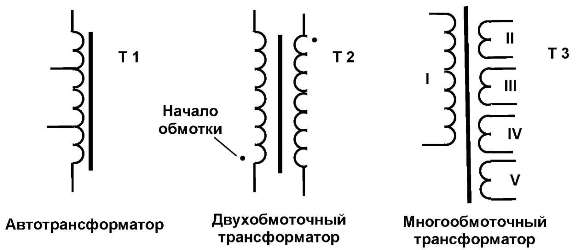

Обозначения трансформаторов на принципиальных схемах

Рис. 4.8. Обозначения трансформаторов на принципиальных схемах

По виду используемого сердечника различают трансформаторы с пластинчатым, ленточным и прессованным сердечниками.

Маркировка трансформаторов

Трансформаторы питания: первый элемент - буква Т; второй -буква или две буквы (А - трансформатор питания анодных цепей, Н -трансформатор питания накальных цепей, АН - трансформатор питания анодно-накальных цепей, ПП - трансформатор для питания полупроводниковой аппаратуры, С - силовой трансформатор для бытовой аппаратуры); третий элемент (число) - номер разработки; четвертый элемент (число) - номинальное напряжение питания (110, 127, 220, 230 В); пятый элемент (число) - рабочая частота (50, 60, 400, 1000 Гц); шестой элемент - буква или сочетание букв (В - всеклиматического исполнения, ТС - для сухого тропического климата, ТВ - для влажного тропического климата), например, ТА5 -127/220 -50-В.

Сигнальные трансформаторы: первый элемент - буква Т; второй элемент - сочетание букв (ВТ - входной для транзисторной аппаратуры, М - межкаскадный, ОТ - оконечный трансформатор для транзисторных устройств); третий элемент - порядковый номер разработки. Например, ТОТ-1 - выходной трансформатор для транзисторной аппаратуры.

Импульсные трансформаторы: первый элемент - буква Т; второй элемент - буква И для импульсов длительностью 0,5...100 мкс, буквы ИМ для импульсов длительностью 0,02...100 мкс; третий элемент - порядковый номер разработки.

Основные электрические параметры

Для трансформаторов питания:

U1 - напряжение на первичной обмотке;

n - коэффициент трансформации при разомкнутой вторичной обмотке (в режиме холостого хода);

Рн - номинальная мощность - сумма мощностей вторичных обмоток;

F - частота питающей сети;

КПД - коэффициент полезного действия. Существуют ряды значений Рн и n.

Для сигнальных трансформаторов, помимо перечисленных выше, выделяют следующие параметры: полоса рабочих частот, входной и выходной импеданс на рабочих частотах, индуктивности обмоток, сопротивления обмоток постоянному току, коэффициент нелинейных искажений.

Специфические параметры импульсных трансформаторов: длительность импульса, частота следования импульсов, амплитуда импульса на первичной обмотке, спад плоской вершины выходного импульса, длительность фронтов выходного импульса.
