ЭНЕРГИЯ и МОЩНОСТЬ ЭЛЕКТРИЧЕСКОГО ТОКА
Скачать слайды одним файлом можно
здесь
![Энергия и мощность электрического тока Энергия и мощность электрического тока](../images/diafilmu/energia_i_moshnost_toka/slaid_00002.jpg)
![Электрическое напряжение U Электрическое напряжение U](../images/diafilmu/energia_i_moshnost_toka/slaid_00004.jpg)

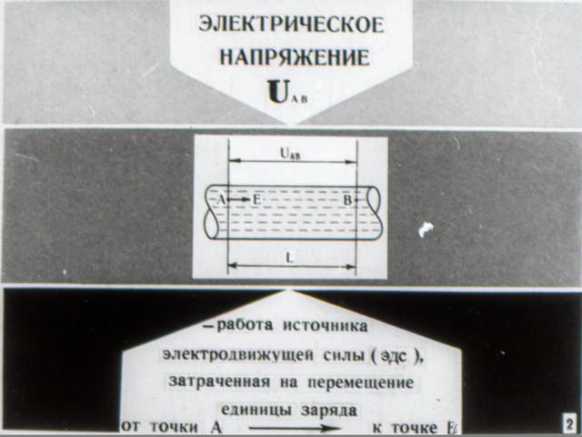

Электрическое напряжение U.
![Единица напряжения (ЭДС) - 1 Вольт Единица напряжения (ЭДС) - 1 Вольт](../images/diafilmu/energia_i_moshnost_toka/slaid_00005.jpg)

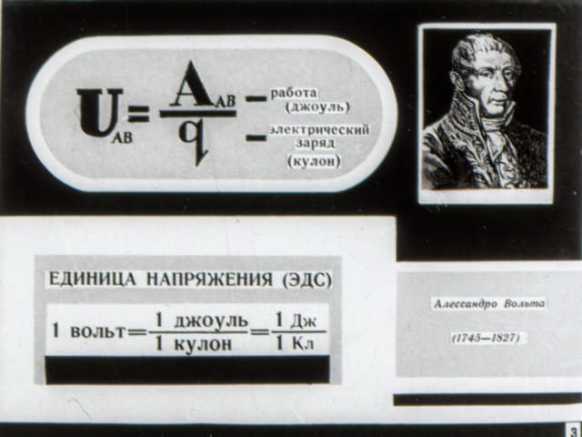

Единица напряжения (ЭДС).
1 Вольт
![Энергия источника ЭДС затрачивается на совершение работы Энергия источника ЭДС затрачивается на совершение работы](../images/diafilmu/energia_i_moshnost_toka/slaid_00006.jpg)

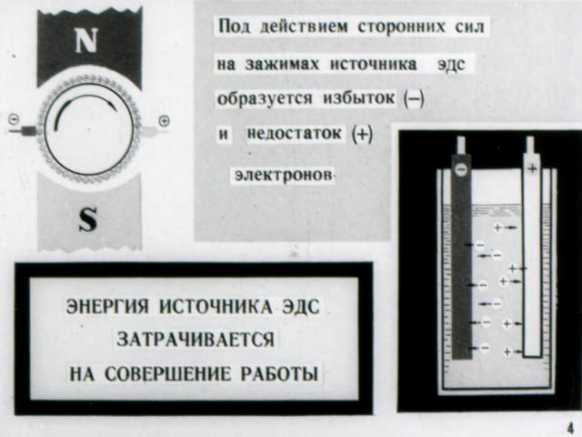

Энергия источника ЭДС затрачивается на совершение работы
![Электрическая цепь. Состав. Основные положения Электрическая цепь. Состав. Основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00007.jpg)

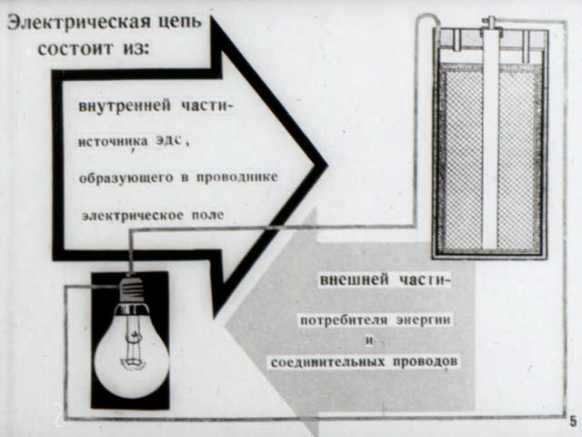

Электрическая цепь.
Состав.
![Электродвижущая сила. Работа источника ЭДС. Перемещение заряда по всей замкнутой цепи. Основные положения Электродвижущая сила. Работа источника ЭДС. Перемещение заряда по всей замкнутой цепи. Основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00008.jpg)

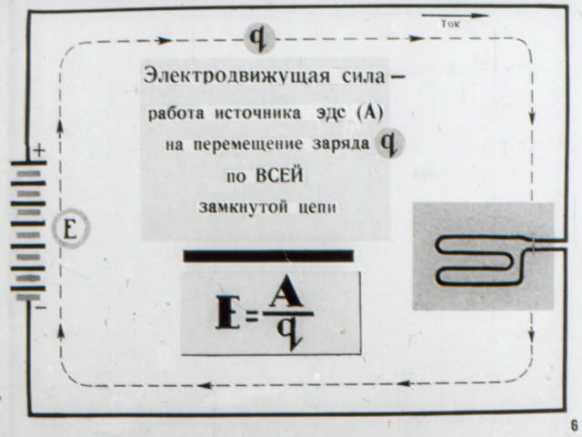

Электродвижущая сила.
Работа источника ЭДС.
Перемещение заряда по всей замкнутой цепи
![Работа источника ЭДС - А. Количество электричества q Работа источника ЭДС - А. Количество электричества q](../images/diafilmu/energia_i_moshnost_toka/slaid_00009.jpg)

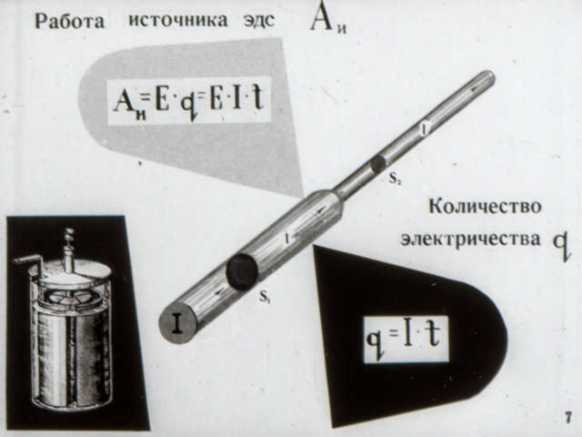

Работа источника ЭДС - А.
Количество электричества q
![Мощность P источника ЭДС Мощность P источника ЭДС](../images/diafilmu/energia_i_moshnost_toka/slaid_00010.jpg)

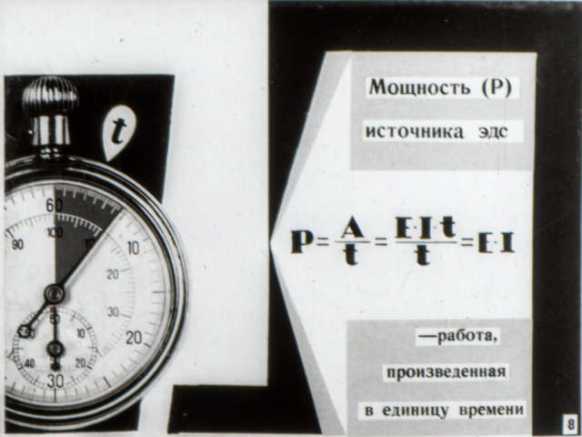

Мощность P источника ЭДС
![Работа - А (энергия) источника ЭДС во внешнем участке цепи (потребителе) Работа - А (энергия) источника ЭДС во внешнем участке цепи (потребителе)](../images/diafilmu/energia_i_moshnost_toka/slaid_00011.jpg)

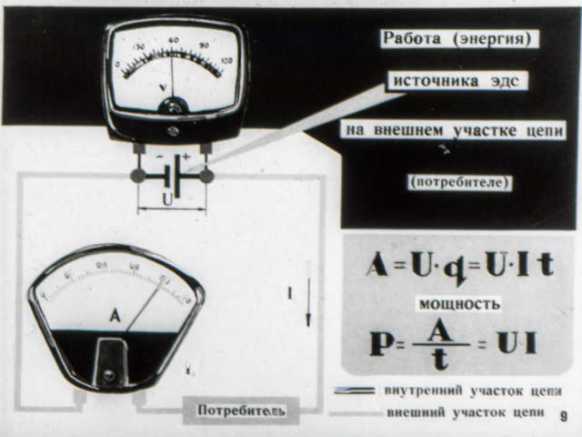

Работа А (энергия) источника ЭДС во внешнем участке цепи (потребителе)
![Единица энергии, Единица мощности - Ватт Единица энергии, Единица мощности - Ватт](../images/diafilmu/energia_i_moshnost_toka/slaid_00012.jpg)

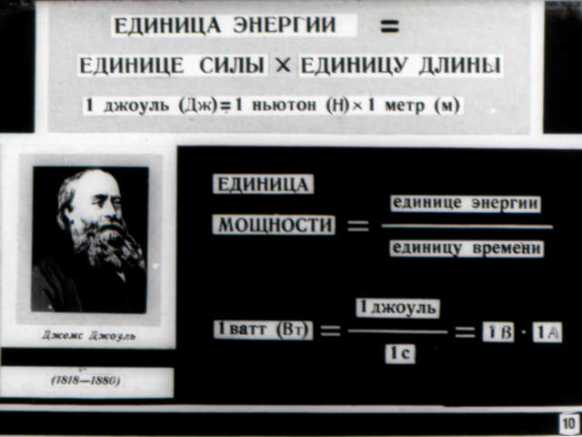

Единица энергии, Единица мощности - Ватт
![Преобразование одной формы энергии в другую Преобразование одной формы энергии в другую](../images/diafilmu/energia_i_moshnost_toka/slaid_00013.jpg)

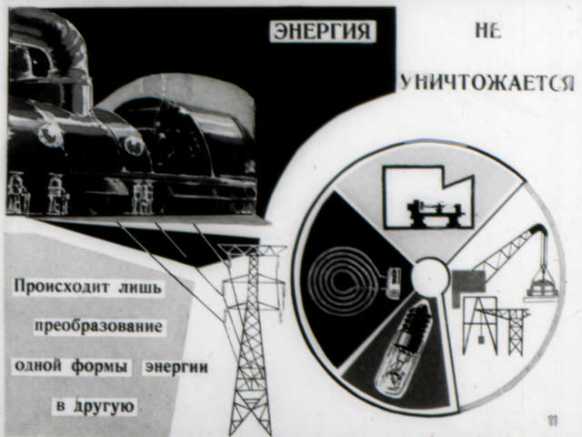

Преобразование одной формы энергии в другую
![Прохождение электрического тока по проводнику вызывает его нагрев Прохождение электрического тока по проводнику вызывает его нагрев](../images/diafilmu/energia_i_moshnost_toka/slaid_00014.jpg)

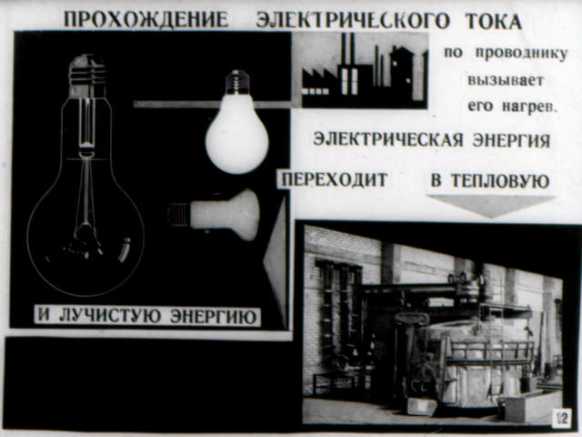

Прохождение электрического тока по проводнику вызывает его нагрев
![На проводник с током действует сила F На проводник с током действует сила F](../images/diafilmu/energia_i_moshnost_toka/slaid_00015.jpg)

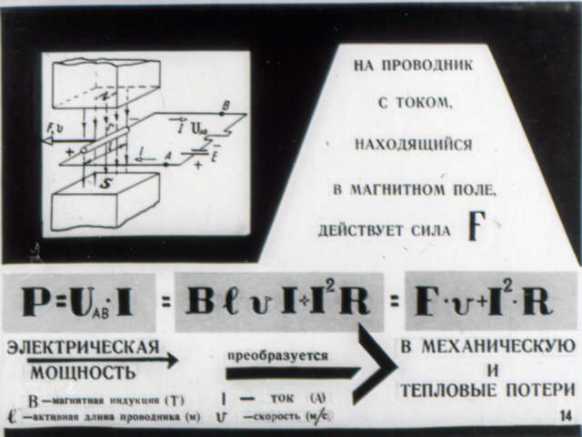

На проводник с током действует сила F
![Прохождение электрического тока по электролитам Прохождение электрического тока по электролитам](../images/diafilmu/energia_i_moshnost_toka/slaid_00016.jpg)
Прохождение электрического тока по
электролитам
![Количество вещества отложившееся на электродах пропорционально израсходованной электроэнергии Количество вещества отложившееся на электродах пропорционально израсходованной электроэнергии](../images/diafilmu/energia_i_moshnost_toka/slaid_00017.jpg)

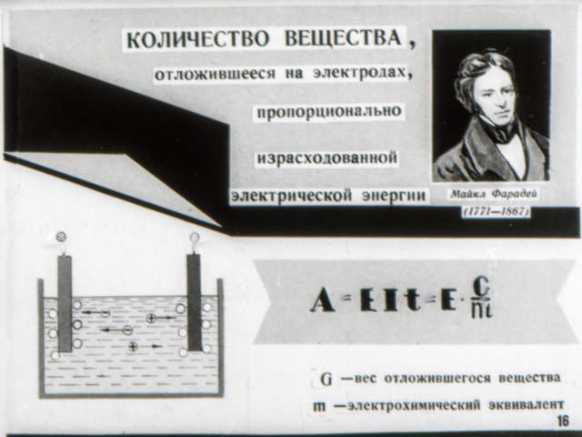

Количество вещества отложившееся на электродах пропорционально израсходованной электроэнергии
![Энергия электрического тока I протекающего по проводнику преобразуется в энергию магнитного поля Ам Энергия электрического тока I протекающего по проводнику преобразуется в энергию магнитного поля Ам](../images/diafilmu/energia_i_moshnost_toka/slaid_00018.jpg)

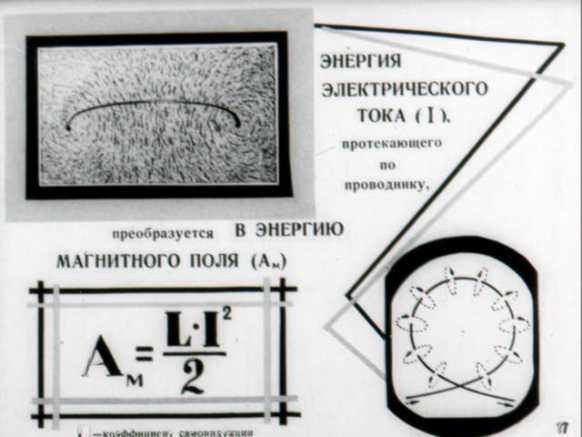

Энергия электрического тока I протекающего по проводнику преобразуется в энергию магнитного поля Ам
![Энергия электрического поля Аэ обусловлена работой, затраченной источником ЭДС на разделение зарядов на обкладках конденсатора Энергия электрического поля Аэ обусловлена работой, затраченной источником ЭДС на разделение зарядов на обкладках конденсатора](../images/diafilmu/energia_i_moshnost_toka/slaid_00019.jpg)

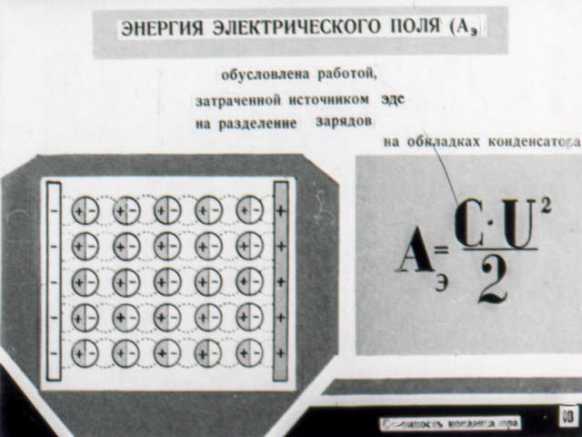

Энергия электрического поля Аэ обусловлена работой, затраченной источником ЭДС на разделение зарядов на обкладках
конденсатора
![Преобразование энергии сопровождается ее потерями ΔА Преобразование энергии сопровождается ее потерями ΔА](../images/diafilmu/energia_i_moshnost_toka/slaid_00020.jpg)

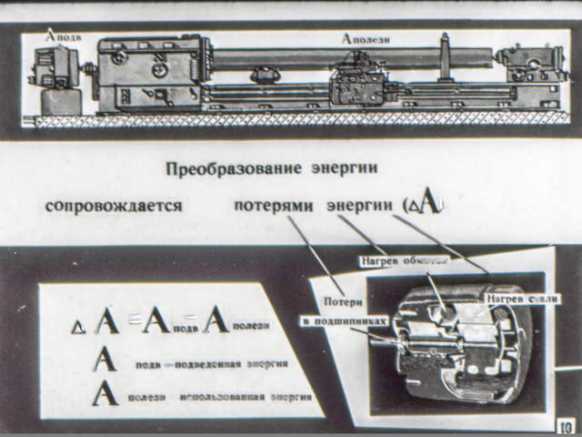

Преобразование энергии сопровождается ее
потерями ΔА
![КПД - коэффициент полезного действия, основные положения КПД - коэффициент полезного действия, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00021.jpg)

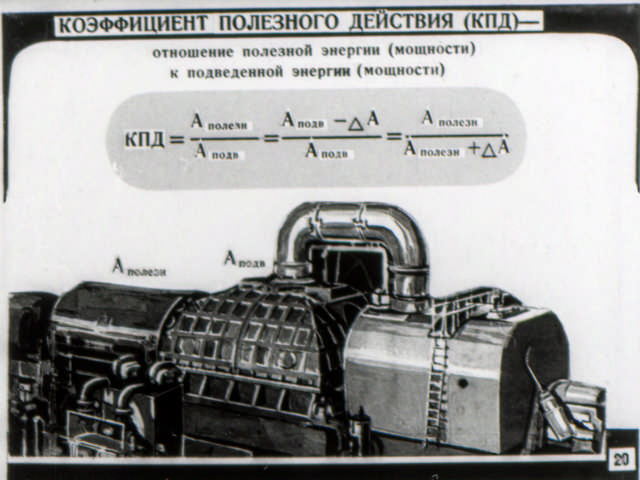

Коэффициент полезного действия (КПД)
![Переменный электрический ток, основные положения Переменный электрический ток, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00022.jpg)

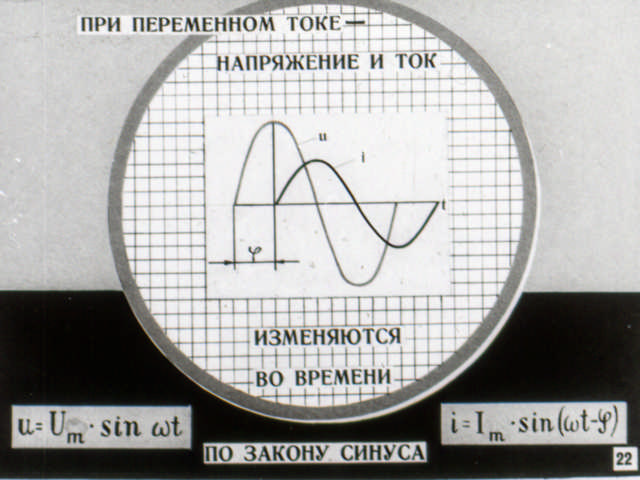

При переменном токе - напряжение и ток
изменяются во времени по закону синуса
![Действующее значение переменного тока, основные положения Действующее значение переменного тока, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00023.jpg)

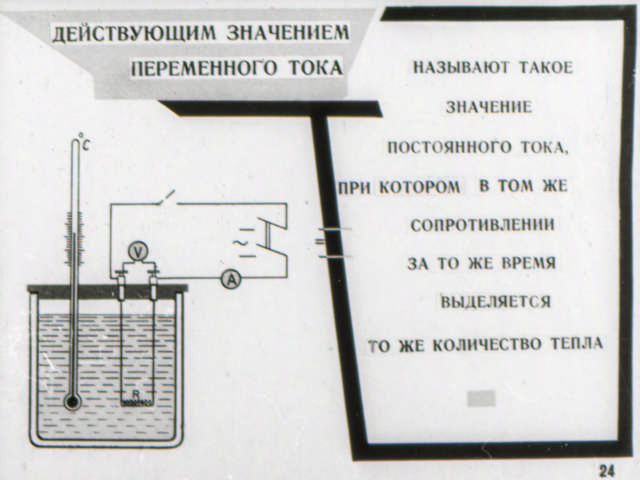

Действующее значение переменного тока

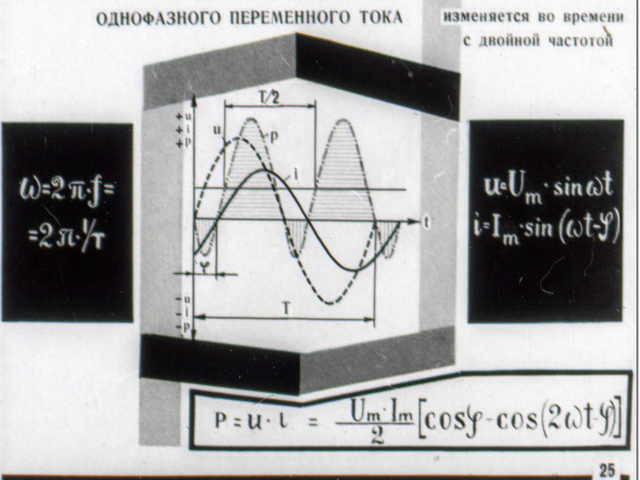

![Дествующее значение однофазного переменного тока, основные положения Дествующее значение однофазного переменного тока, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00024.jpg)

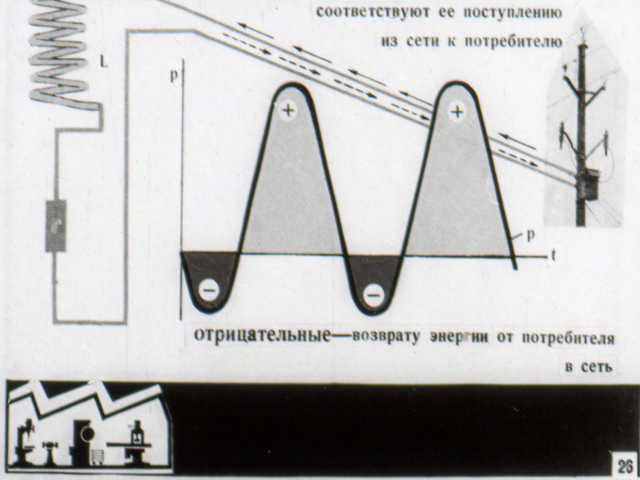

![Соответствие поступления энергии переменного тока потребителю, основные положения Соответствие поступления энергии переменного тока потребителю, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00025.jpg)

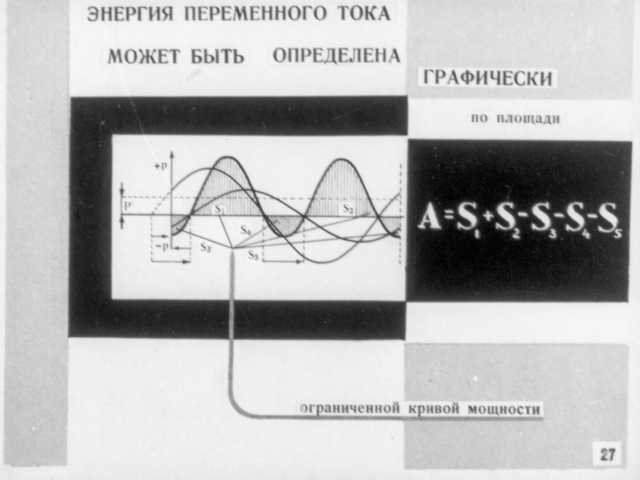

![Графическое определение энергии перменного тока, основные положения Графическое определение энергии перменного тока, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00026.jpg)

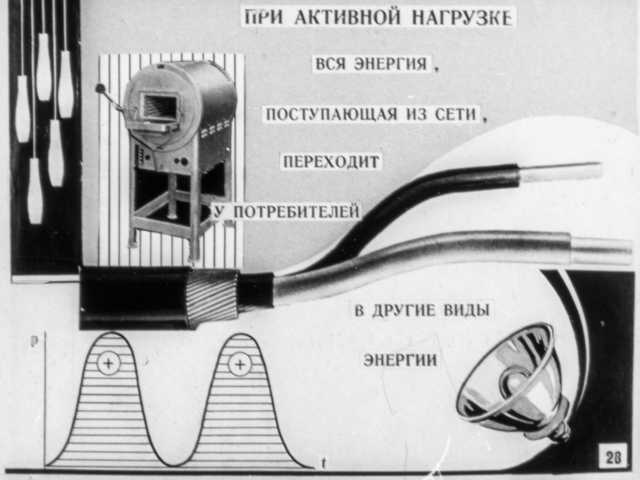

![Энергия переменного тока при активной нагрузке, основные положения Энергия переменного тока при активной нагрузке, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00027.jpg)

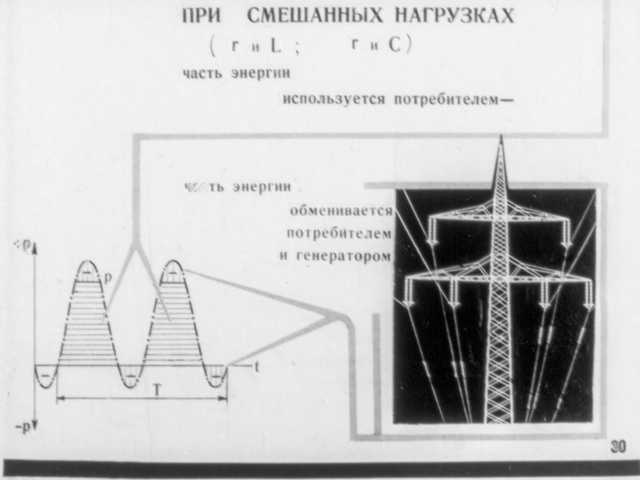

![Энергия переменного тока при смешанных нагрузках, основные положения Энергия переменного тока при смешанных нагрузках, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00028.jpg)

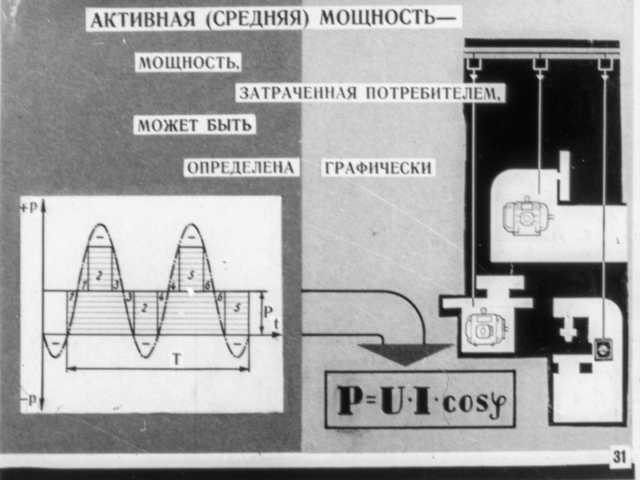

![Активная (средняя мощность) затраченная потребителем, основные положения Активная (средняя мощность) затраченная потребителем, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00029.jpg)

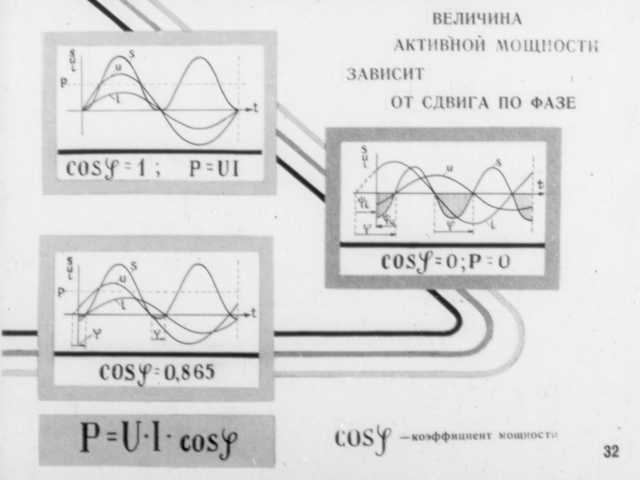

![Зависимость величины активной мощности от сдвига фазы, основные положения Зависимость величины активной мощности от сдвига фазы, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00030.jpg)

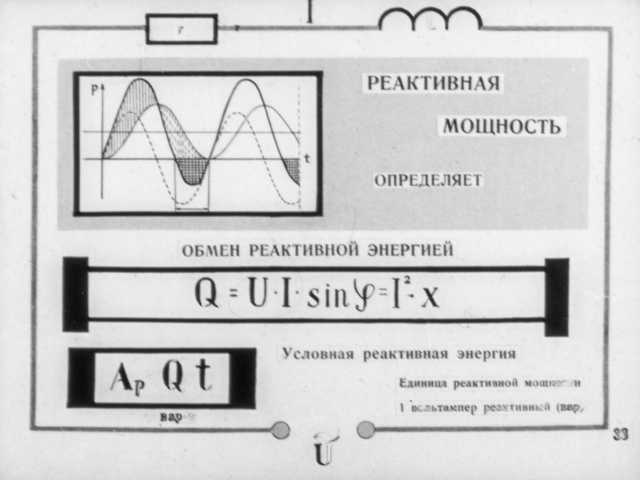

![Реактивная мощность, основные положения Реактивная мощность, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00031.jpg)

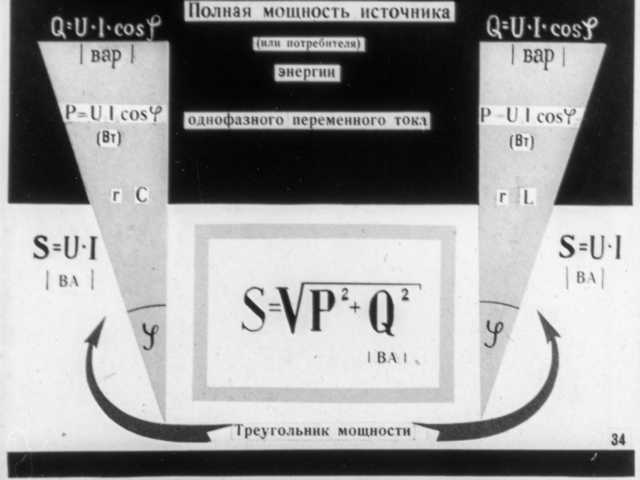

![Полная мощность источника (потребителя) энергии однофазного переменного тока, основные положения Полная мощность источника (потребителя) энергии однофазного переменного тока, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00032.jpg)

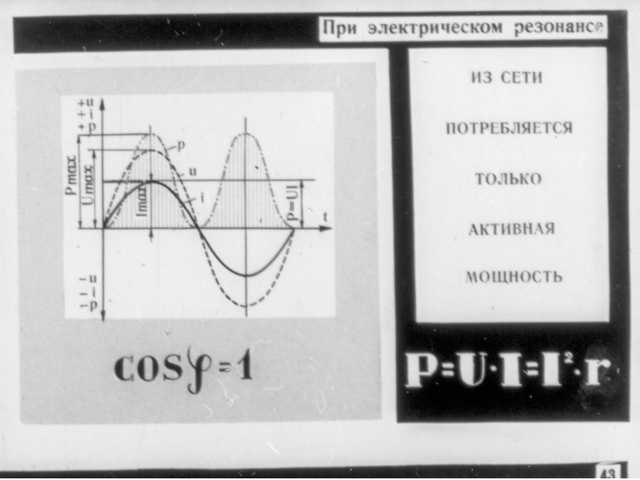

![Электрический резонанс в сетях переменного тока, основные положения Электрический резонанс в сетях переменного тока, основные положения](../images/diafilmu/energia_i_moshnost_toka/slaid_00033.jpg) Скачать слайды одним файлом можно здесь
|
|
|
