ПРОВЕРКА КОНДЕНСАТОРОВ ПЕРЕМЕННОЙ ЕМКОСТИ

При осмотре конденсатора проверяют состояние пластин, соединительных гребенок (или планок), прокладок, токосъемника (пружинные токосъемники в виде вилки или щетки обеспечивают надежный контакт пластин ротора с корпусом конденсатора) и других деталей конденсатора, а также плавность хода ротора, отсутствие в нем продольных и поперечных люфтов, равномерность промежутков между пластинами, исключающих замыкания между ними.

При осмотре конденсаторов, предназначенных для использования в радиопередающих устройствах, кроме того, проверяют качество обработки поверхности пластин и отсутствие на них и других металлических деталях острых граней.

Из конденсаторов с паянными пластинами и пластинами, скрепленными посредством чеканки, лучшими считают первые, так как пайка обеспечивает более надежный электрический контакт между пластинами, чем чеканка.

Постоянство воздушного зазора между пластинами проверяют на светлом фоне стекла, покрытого калькой и освещаемого снизу лампой.

При малых зазорах между пластинами в отсутствии замыканий между ротором и статором убеждаются путем включения конденсатора в сеть переменного тока 220 В последовательно с осветительной лампой мощностью 150 Вт.

Включать конденсатор в сеть следует так, чтобы ротор был соединен с нулевым проводом (рис. 1.20).

После включения конденсатора дотрагиваться незащищенными руками можно только до ротора (если он не соединен со статором).

Рис. 1.20. Схема соединения конденсатора переменной емкости с нормальной осветительной лампой для проверки постоянства воздушного зазора

Процесс проверки состоит в медленном вращения ротора и наблюдении за промежутками между пластинами. Если последние не замыкаются, то лампа не зажигается. Если же в одром из положений ротора его пластины соединяются с пластинами статора, то лампа зажигается и в месте замыкания отчетливо видно искрение.

Достоинством описанного метода проверки является не только легкость обнаружения замыкания, но и простота испытания конденсатора на электрическую прочность изоляции между ротором и статором.

В блоках конденсаторов переменной емкости крайние пластины секций ротора выполнены в виде разрезных пластин. Это делается для того, чтобы путем удаления или приближения к пластинам статора секторов разрезных пластин можно было подгонять емкости отдельных секций блока. Учитывая это, не следует при осмотре и испытании блоков конденсаторов выравнивать отогнутые секторы крайних пластин.

В заключение несколько слов о проверке соответствия максимальной емкости конденсатора номинальному значению.

При неизменной площади пластин конденсатора и заданном расстоянии между пластинами статора конденсатора обладает минимальной емкостью в том случае, если пластины ротора расположены точно по середине между пластинами статора (рис. 1.28).

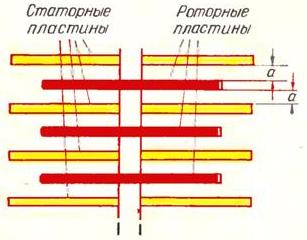

Рис. 1.89. Положение пластин статора и ротора конденсатора, обеспечивающее получение минимальной емкости конденсатора

Если же ротор смещен в продольном направлении, то равенство зазоров а нарушается и емкость конденсатора увеличивается.

Отсюда следует, что в тех случаях, когда к проверяемому конденсатору предъявляется определенное требование в отношении его максимальной емкости, необходимо тщательно проверять положение ротора относительно статора.
