ВОССТАНОВЛЕНИЕ ДАННЫХ И РЕМОНТ ФЛЭШКАРТ

Записки ремонтника: флешки в разрезеАвтор этой статьи не один год восстанавливает данные и ремонтирует разнообразные носители информации. В первой части записок он рассказывает о типичных поломках флешек всех мастей и возможностях ремонта, а также дает массу советов по продлению срока службы носителей и улучшению сохранности данных.



Данная область компьютерного сервиса сравнительно мало известна широким кругам пользователей, да и сами ремонтники (буду для краткости называть их именно так, хотя уже давно основное занятие мастеров — восстановление данных) не слишком охотно идут на контакт. Это и понятно: у каждого есть свои секреты и наработанные технологии, делиться ими желающих мало. Но сегодня, когда флеш-технологии вошли в пору зрелости (одни SSD чего стоят), самое время ломать стереотипы.



Надо сказать, что именно ремонтные услуги, с которых я начинал, сегодня уже не столь актуальны. В «чистый» ремонт, когда данные не важны, а нужен лишь рабочий накопитель, флешки почти не приносят: цены на них упали так, что зачастую дешевле купить новую, чем дважды заезжать в мастерскую (Москва — очень большой и очень «пробочный» город, где закон «Время — деньги» заслоняет многое другое), да еще что-то платить за ремонт. А вот ручная работа ремонтника дешеветь теми же темпами не может ну никак.

Несколько слов об инструментах

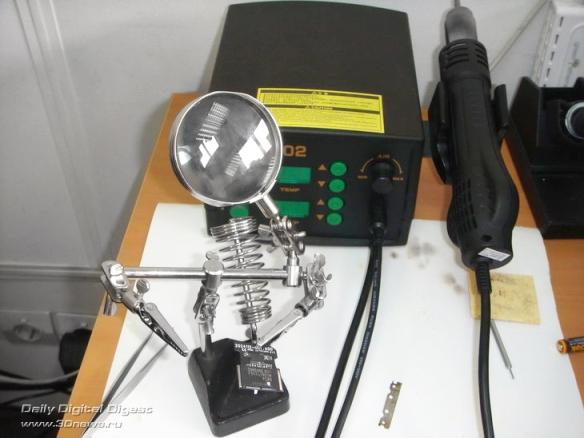

Паяльная станция ремонтника цифровым индикатором температуры

Паяльная станция ремонтника цифровым индикатором температуры

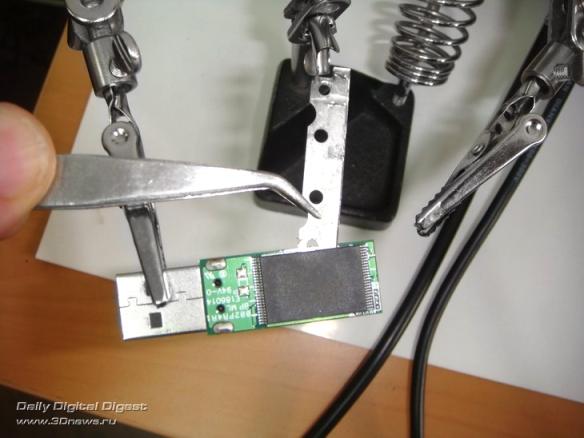

Микрофеном прогреваются выводы чипа, после чего он отделяется от платы

Микрофеном прогреваются выводы чипа, после чего он отделяется от платы

При этом не обойтись без «третьей руки» — шарнирного зажима

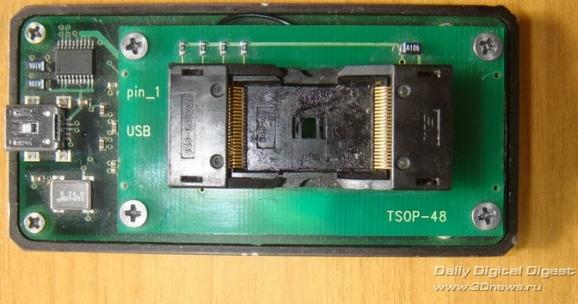

Программатор с USB-интерфейсом

Программатор с USB-интерфейсом

Зажимная панелька предназначена для микросхем в корпусе TSOP-48, самом распространенном на сегодня. При необходимости ее можно менять на другие адаптеры

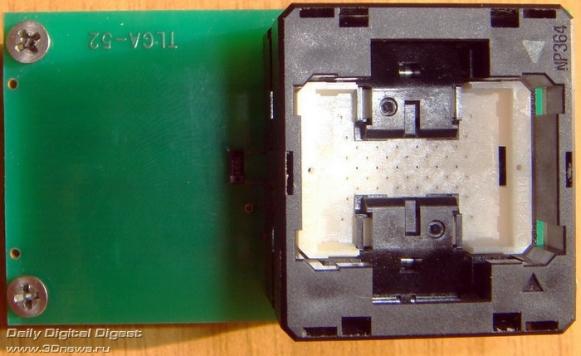

Панелька для подключения микросхем BGA

Панелька для подключения микросхем BGA

Они монтируются поверх платы на шарики припоя. Этот тип корпусов встречается все чаще: «виновата» постоянная миниатюризация и уплотнение монтажа

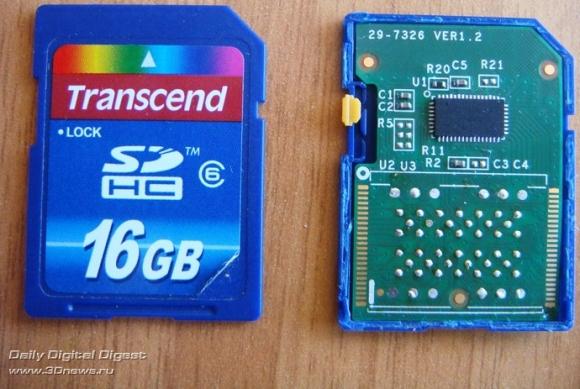

 Современная карта SD, в которой стоял чип BGA

Современная карта SD, в которой стоял чип BGA

Для считывания данных с него и нужен показанный выше адаптер.

Нельзя забывать и о том, что процент успешно починенных флешек постоянно уменьшается по объективной причине — их конструкция становится все менее «ремонтопригодной». Стандартных деталей на плате почти не осталось, а сгоревший контроллер или посыпавшийся чип памяти заменить за приемлемую цену не получится. Программный же ремонт (т.н. низкоуровневое форматирование) при нынешних объемах длится многие часы и не всегда приводит к удовлетворительным результатам из-за износа чипов.

Да и к гарантии люди стали относиться внимательнее, чем несколько лет назад, когда флешки и карты памяти брали в первых попавшихся ларьках, а чек и упаковку тут же выбрасывали (мол, что с флешкой может случиться, она же вечная). Продавцы во многом цивилизовались и без проблем принимают «павших бойцов».



Тем не менее наблюдения о причинах поломок флешек помогут, надеюсь, аккуратнее обращаться с ними и продлить жизнь — как самим носителям, так и данным. Чтобы ввести читателей в курс дела, приведу типичные вопросы клиентов с моими ответами и комментариями. Возможно, это убережет кого-то от схожих проблем.

Слово пользователям

— Флешка была в кармане, физически я сломал пластик, внутренности вроде живые, но не работает. На ней фотки важные, плюс к тому же не мои. Что делать? Куда бы обратиться и чтоб не дорого…

Если вы в Москве — можете обратиться в любую фирму, занимающуюся восстановлением данных. Скорее всего, случай несложный. Получите и фотографии, и рабочую флешку.

— Сегодня флешка перестала видеться на любых компьютерах. Утром работала, затем я ее вставил в другой компьютер. После этого она перестала определяться. Индикатор постоянно горит. Операционная система USB-устройство не определяет. Что можно сделать по реанимации данных, которые притом находятся как в открытой, так и в защищенной областях?

Похоже на сгоревший контроллер — от броска напряжения или разряда статики при подключении он нередко выходит из строя. При падении может треснуть кварцевый резонатор, также страдают фильтры и предохранители. Ремонт в таких случаях нерентабелен, но данные можно считать прямо с микросхем памяти. Закрытый раздел при этом легко «поднимается» — там реально никакой защиты нет, просто стоит флаг в служебной области.

— У меня флешка Kingston DataTravel 4 Гбайт. При записи на нее появляется сообщение, что файла не существует. Что это?

Виновато либо нестабильное напряжение в порте USB (проверяйте блок питания компьютера), либо дефект в микросхеме памяти: когда он затрагивается записью — флешка дает сбой. Здесь поможет низкоуровневое форматирование специальной утилитой (для этого надо узнать точную модель контроллера). Но лучший способ — обмен по гарантии.

— Флешка работала, ничего не билось, не стукалось. Просто пришел утром в офис, вставил в порт, а она не работает. Не горит светодиод и не определяется. Сколько будет стоить такой ремонт? Важна не сама флешка, а информация, причем надо восстановить все 100%.

Расценки, в общем, гуманные. Обычно на флешках восстанавливается все полностью, либо не восстанавливается ничего (но таких грустных случаев очень мало, не более 2%). В этом, кстати, отличие от жестких дисков, где ситуация куда менее предсказуема.

— Вчера флешку подключил на переднюю панель гостевого компьютера, и все... Теперь нет индикации светодиодом, и в системе никак не определяется. Помогите восстановить флешку.

Вероятно, на гостевом компьютере перепутана разводка переднего порта USB, такое встречается при неквалифицированной сборке и приводит к переполюсовке контактов питания. Также возможен разряд статики при подключении, особенно если системный блок не заземлен (устаревшая двухжильная электропроводка и искрящий ковролин на полу погубили, думаю, не одну тысячу накопителей).

В обоих случаях на флешке выходят из строя цепи питания. Ремонт целесообразен, если остался жив контроллер, иначе проще купить новый экземпляр. Какова ваша ситуация — покажет диагностика.

— У меня сломалась флешка Kingston DTI 4 Gb. Информации на ней никакой не было, поэтому восстанавливать не надо. Просто однажды, при подключении к ПК, стала выводиться надпись с просьбой флешку отформатировать. После форматирования на нее можно записать средние по объему (10-100Мб) файлы, но потом все равно их считать с флешки нельзя. Можно ли ее вообще отремонтировать?

Скорее всего, возникли дефекты в чипе памяти, поможет низкоуровневое форматирование или на худой конец замена чипа, но это уж совсем для «упертых». В принципе, можно и самому скачать подходящий софт (лучший сайт flashboot.ru) и разобраться. Но учтите — утилиты производственные и недружественны к пользователю, настройки не всегда очевидны. Проще все же отдать ремонтнику.

— Купил модель Transcend JF V85 на 8 Гб за 1 800 р., проработала она около месяца, и в один прекрасный день девушка сбросила на неё информацию у себя дома на компьютере, вынула без безопасного извлечения, как и делалось до этого и мной в том числе, и принесла мне. А у меня уже флешка работать не захотела — лампочка не загорелась, и компьютер ее никак не определяет, и даже не греется, как обычно это бывало. Вот лежит на полке пылится, жалко, всё же восемь гигов. Проблема еще в том, что чек выкинул, и даже если бы он был, там не написано, что флешку можно сдать по гарантии. Ну да ладно, меня интересует, сколько будет стоить её ремонт. Я вчера нашёл один сервис в центре, там написано 1 500-3 000 р., диагностика бесплатно в течение 15 минут, ремонт в течение часа. Просто думаю, это нормальная сумма или всё-таки завышенная?

Если флешка ни на одном компьютере не подает признаков жизни — значит, сгорела. Такое бывает, если неудачно выдернуть ее в момент обмена данными (когда моргает индикатор например). Общее правило таково, что ремонт должен обходиться не более чем в 40% от стоимости новой вещи. Иначе проще купить. Нормальные расценки на ремонт флешек — от трехсот до пятисот рублей, в редких случаях добавляется стоимость комплектующих. Что касается сервиса в центре, то его специализация — восстановление данных, это более дорогая услуга. Ремонт делается как опция, цены завышены хотя бы из-за аренды. Я считаю, что отдавать 1 500 рублей неразумно.

— Недавно вставил флешку в компьютер с нестабильным питанием, и она сгорела. Не подавала признаков жизни, а из корпуса шел едкий запах гари. Разобрав флешку, визуально никаких сгоревших элементов не обнаружил. Память Micron 29F16G08MAA, контроллер Alcor AU6986. C другой стороны есть распайка для второго чипа памяти и еще какие-то медные контакты. Если я правильно мыслю, то эти контакты для прямого считывания с чипа памяти. Так вот, можете подсказать оборудование для считывания или с чего начать восстановление информации с флешки?

Для считывания данных с неисправной флешки потребуется специальное устройство — программатор, он недешев. Еще надо аккуратно отпаять чип памяти, не перегрев его (нужна паяльная станция с микрофеном), и поставить в зажимную панельку программатора. Контакты на флешке здесь не помогут.

Основной этап работы — преобразование считанных сырых данных в образ файловой системы. Необходимо выбрать нужный алгоритм из тысяч возможных, и здесь в помощь только собственный опыт и советы коллег. По первому разу можно долго возиться и так до конца и не дойти. Программный комплекс тоже стоит денег.

Программатор подключается к компьютеру, на котором стоит специальный софт для сборки файловой системы

Программатор подключается к компьютеру, на котором стоит специальный софт для сборки файловой системы.

Цена пакета — около 1 000 евро. Для одного случая заниматься всем этим явно нецелесообразно, поэтому советую обратиться к специалисту по восстановлению данных. Если в вашем городе такового нет, можно переслать флешку почтой в ту же Москву. Ремонтник может отправить заказчику данные через Интернет.

— Флешка Transcend 16 Гб, компьютер ее определяет, но не открывает. Пишет «Вставьте диск в дисковод». Светодиод раньше светил равномерно, а теперь медленно загорается и медленно гаснет. Что с ней случилось? Возможен ли ремонт? Как долго и сколько это стоит?

«Слетела» прошивка (точнее говоря, разрушились внутренние таблицы трансляции). Ремонт возможен и недорог, восстановление данных — тоже, но уже за другие деньги. При этом одно исключает другое: при ремонте все данные необратимо теряются, а для восстановления данных флешка разбирается, после чего отправляется в мусорную корзину. Выбирайте, что для вас важнее.

Слово ремонтнику

За время работы накопился ряд наблюдений, часть из которых просто занимательна, но многие могут оказаться полезными и на практике. Изложил их в виде нескольких микроновелл.

О вреде оптимизаций

Каждый день несут неисправные флешки или спрашивают про них. Что удивляет, даже известные бренды порой халтурят. Про noname все понятно, никто не ждет высокого качества, но Kingston или Patriot удивляют. Похоже, все азартно «оптимизируют» затраты.

Даже на припое стали экономить! И без этого после введения в действие директивы Евросоюза ROHS от 2006 года бессвинцовый припой стал доставлять ремонтникам массу проблем. Он хуже растекается и смачивает контактные площадки, требует более высоких температур пайки, менее прочен. Холодные пайки теперь частая проблема. Чуть изогнется флешка в неловких руках, и одна из ножек микросхемы отлетает, накопитель начинает дурить. Разъем USB к плате тоже крепится пайкой и при недостаточном количестве припоя легко отламывается.

«Перепутки»

Периодически сталкиваюсь с перепутанными проводами на USB-портах передней панели. Здесь возможны ошибки, которые для флешек фатальны. Чаще всего сборщики путают полярность линий питания (целиком переворачивают разъем), тогда сразу горит стабилизатор. Его заменить несложно. Но вот если перепутанными оказались линии данных (обозначаются D+ и D-), от этого выходит из строя контроллер, тогда как цепи питания в порядке и светодиод горит как обычно. Контроллер — микросхема дефицитная, в свободную продажу не поступает, так что ремонт в таких случаях затруднен.

Чудо в стразах

Типичный подарочный дизайн флэшкартыПринесли на ремонт флешку Kingston объемом 8 Гбайт, обклеенную стразами «Сваровски». Из-под них мерцает красная лампочка. Довольно красиво, только без ущерба для экстерьера не разберешь. Раздобыл технологическую утилиту, запустил и вижу: реальная емкость 128 Мбайт. Да еще тест не проходит — сбой памяти.

Выходит, китайцы поставили бракованный чип старого выпуска, прошили флешку, чтоб опознавалась как 8 Гбайт, и продали за 100 долларов! Ну мастера, на ходу подметки срежут. Только что хозяину делать? Я бы мог припаять нормальный чип, но при разборке стразы отлетят. Получается, украшение на выброс.

Типичный подарочный дизайн флэшкарты

Выглядит красиво, чинится сложно (или вообще никак). Я бы не взял. Но девушке как замок на сумочку пойдет.

Потихоньку делаю вывод — вычурный, эффектный, нестандартный корпус снижает надежность (в первую очередь за счет плохого теплоотвода — для современных скоростных флешек это немаловажно), а главное — пагубно влияет на ремонтопригодность. Надо бы всем при покупке иметь это в виду.

Ну? — Разъемы гну!

Часто клиенты просят починить флешку с погнутым разъемом USB. Как объясняют, задели, когда она была вставлена в порт, после чего накопитель скончался. Действительно, во многих моделях разъем — слабое место, его крепление к плате недостаточно прочно и не защищает контакты от разрыва. Поврежденная флешка иногда оживает, если слегка нажать на нее в направлении противоположном изгибу.

Так вот, в подобных случаях НЕ НАДО пытаться самому выпрямить разъем! Оставьте как есть и несите ремонтнику. При грубом выгибании в другую сторону окончательно рвутся токоведущие дорожки вблизи разъема и ремонт значительно осложняется. Ведь плата у современных флешек хоть и тонкая, но четырехслойная. Порой все, что остается, — снять чип памяти и считать данные. Работа сложная, а флешка идет на выброс.

Жестокие игры

Женщины порой приносят в ремонт флешки, переломанные пополам. Я бы так смог, только если бы целенаправленно доламывал девайс, да и то не сразу. А они, мило улыбаясь, говорят — случайно задела вставленную в USB-порт флешку, после чего она не работает. Есть женщины в русских селеньях! На днях клиентка принесла флешку Transcend JetFlash 2A — разъем USB выломан с мясом, текстолит и все соединения порваны. Я эту модель хорошо знаю, сам использую несколько штук таких. Рабочие лошадки — служат третий год, корпус крепкий, плата толстая, пайка дубовая. Хоть наступи — ничего не будет, выживает даже после собачьих зубов. Не предполагал увидеть труп в женских руках.

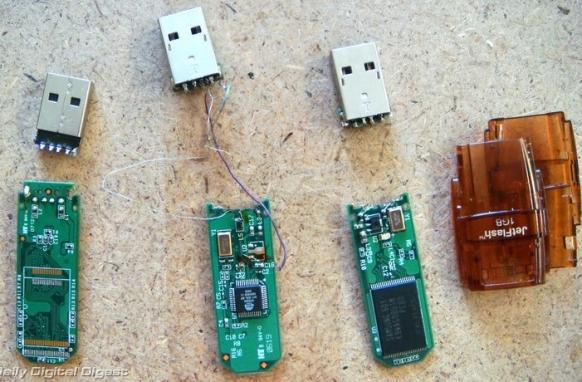

Флешки со сломанным разъемом USB — не редкость

Флешки со сломанным разъемом USB — не редкость

Если он вырван с мясом, ремонт нецелесообразен: былой прочности плате не вернуть.

В этом случае починить флешку не удалось: повреждены внутренние дорожки рядом с разъемом. Данные восстановил прямо с чипа памяти, благо емкость (2 Гбайт) проблем не доставляет.

Нежнее надо быть

Рискну дать банальный совет: аккуратнее обращайтесь с флешками, вставленными в порт USB на передней панели, — из-за большого рычага они довольно уязвимы для случайных воздействий. Задел рукой или ногой — и все, привет. Часто страдает не только флешка, но и сам порт, который выворачивается из гнезда и ломает крепления. Это беда многих недорогих корпусов, где выносные порты фиксируются защелками из хилого пластика.

Подходящее решение — небольшой (до 1 метра) удлинитель или USB-концентратор, они позволяют разместить флешку в безопасном месте и подключить ее к более надежным портам на задней панели. Хорошо бы зафиксировать хаб на столе (например с помощью двустороннего скотча), тогда при подключении можно будет обойтись одной рукой. Удлинитель же некоторые завязывают узлом вокруг ножки монитора.

Кстати, и мониторов со встроенным USB-концентратором становится все больше, не пренебрегайте этой полезной функцией. Я предпочитаю те модели (Dell, Asus), где USB-порты выведены на левую сторону: при работе левая рука обычно свободна, с небольшим навыком удается все подключения проделывать не глядя. Многие Dell оснащены еще и кард-ридером, что тоже удобно.

Удлиняй с умом

Раз уж зашла речь про USB-удлинители, обращу внимание на их качество. В комплектацию флешек, как раньше бывало, они уже не входят. Пользователи берут первый попавшийся шнурок, а зря. Китайская тяга к экономии пробралась и сюда: нередко тонкий кабель не экранирован и состоит из жил малого сечения, да еще и не медных, а алюминиевых омедненных (любимая уловка мелких заводов, скрывающаяся под аббревиатурой CCAW). И сигнал, и питание будут приходить на флешку ослабленными и с примесью помех.

Все это имеет плачевные последствия: накопитель либо вообще не опознается в системе, либо работает на неприемлемо низкой скорости (на уровне USB 1.1 — около 1 Мбайт/с), либо периодически «отваливается» из-за внешних наводок. Внешние устройства с USB-интерфейсом типа принтеров и сканеров также могут сбоить, особенно чувствительны к качеству кабелей модели HP. Разумеется, в подобных обстоятельствах следует уделить внимание подбору удлинителя — копеечная экономия совершенно неоправданна.

Качественные удлинители сертифицируются по стандарту USB 2.0, что прямо указывается на упаковке. Кабель должен быть достаточно толстым (не менее 5 мм в диаметре), иметь оплетку из луженой меди плюс алюминиевый сплошной экран и состоять из чисто медных проводов калибра не менее 28AWG (лучше, если под питание будут отведены более толстые провода — 24AWG). Данные сведения у честных производителей напечатаны на упаковке или прямо на самом кабеле.

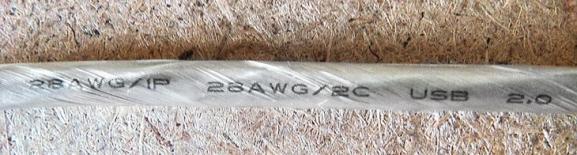

Минимально приличный USB-удлинитель.
 Изучайте надписи на кабеле!

Минимально приличный USB-удлинитель. Изучайте надписи на кабеле!

К размеру удлинителя также следует отнестись внимательно и не брать сверх необходимого (принцип «запас карман не тянет» здесь вредит делу). Хотя по стандарту длина кабеля USB 2.0 может достигать 5 м, на практике отрезки длиннее 3 м уже работают неустойчиво. Для больших расстояний (10-20 м) предназначены активные удлинители, со встроенными усилителями сигнала. Флешкам такое не требуется: в большинстве случаев им хватает удлинителя 0,6-1 м, а в остальных подойдет кабель 1,8 м, самый частый гость в наших магазинах.

Медленная и нестабильная работа нередко отмечается и у флешек, подключенных к передним USB-портам системного блока. Причина — мощные наводки на неэкранированный шлейф, соединяющий порт с материнской платой (качественные корпуса комплектуются экранированными шлейфами, но большинство людей выбирают варианты подешевле). Более того, ослабленное на тонких проводах питание порой и вовсе не дает флешке определиться: «неизвестное устройство», и все тут. Поэтому я рекомендую всегда подключать флешку к портам на задней панели, для чего как раз и нужен удлинитель.

Когда компьютеру плохо

USB-концентратор хорош только активный, с собственным пятивольтовым блоком питания. К сожалению, большинство все еще пользуется пассивными устройствами, а тут нас ждет неприятность: нагрузочная способность USB-порта ограничена 500 мА, а в ноутбуках зачастую и 250 мА. Если порт перегружен (на ноуте для этого достаточно воткнуть в хаб 2-3 флешки), то может случиться все что угодно. Флешкам физически, скорее всего, ничего не будет — просадку напряжения они выдержат, хотя возможны неприятности типа слетевшей таблицы трансляции, если в этот момент шел обмен данными.

А вот компьютер при перегрузке легко может зависнуть или пойти на перезапуск. Прерванный сеанс работы настроения явно не поднимет. Более того, несколько раз при подключении флешек наблюдались физические повреждения материнской платы — от броска тока сгорал южный мост (помнится, это были платы Gigabyte на 965-м чипсете). Так что миниатюрные хабы, возможно, и радуют глаз дизайном и удобством эксплуатации, но для компьютера это — тяжелая нагрузка.

Проще некуда

Все чаще приносят сгоревшие флешки, порой с проплавленным корпусом. Ремонтировать их, как правило, бессмысленно, дешевле новую купить. Но данные снимаются без проблем.

В чем же причина частых поломок? Если кратко — в конкуренции. Рынок давит на производителей: «Давайте больше, быстрее и дешевле». Многократный обвал цен (двухгигабайтная флешка сейчас стоит менее $10, а несколько лет назад продавалась за $100) вынуждает даже солидные компании экономить каждый цент. Прежде всего упрощают схемотехнику — выкидывают фильтры, предохранители, а то, без чего не обойтись (в первую очередь, стабилизатор напряжения) стараются максимально интегрировать.

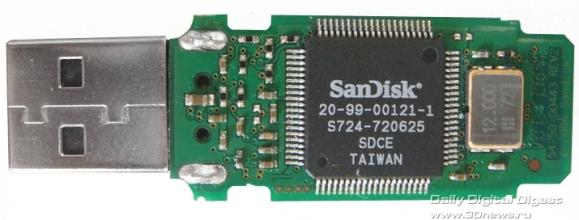

Современная флешка крупным планом

Современная флешка крупным планом

Контроллер и кварц — единственные активные детали на плате, не считая чипа памяти (припаян с другой стороны). Флешки SanDisk довольно сложны для снятия данных, поскольку эта компания сама производит и контроллеры, и чипы памяти, все — нестандартной архитектуры.

На плате остается одна микросхема контроллера, в которой сведены силовые и сигнальные цепи. Защиты от помех и бросков напряжения там практически нет, любой всплеск или разряд статики губит контроллер. Хуже того, он может перегреться и выйти из строя просто при длительной активной работе — о грамотном теплоотводе заботятся далеко не все производители. Свою долю вины несут и некачественные блоки питания компьютеров с их нестабильностью и пульсациями в линии 5 В.

Все это стоит учитывать при эксплуатации флешек. Я, например, предпочитаю модели старого выпуска с прочным корпусом, дискретной схемотехникой и полноценной защитой. Пусть они несколько громоздки, а емкость мала по нынешним меркам (2-4 Гбайт), но надежность — куда выше.

Флешки 2005-2006 годов выпуска

Герои давно минувших дней — флешки 2005-2006 годов.

Обратите внимание на размер корпуса и число деталей на плате. У флешек в правом верхнем углу плата — двухэтажная

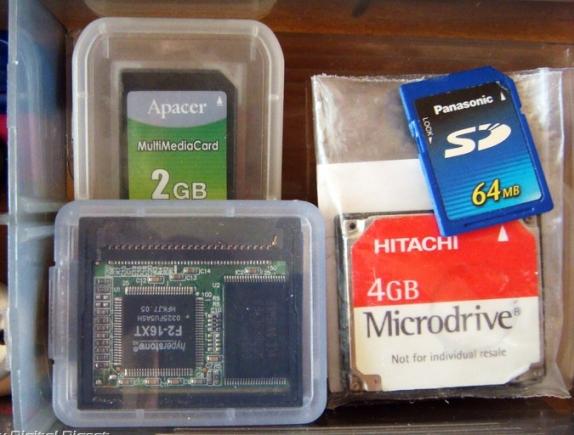

Карты памяти устаревших форматов

Карты памяти устаревших форматов.

Microdrive — полноценный жесткий диск в габаритах карты CF, лет восемь назад иметь такой было довольно круто

Открытые контакты третьего рода

Пользователи, особенно женская их часть, любят «изящные штучки», поэтому на рынке появилась масса флешек с открытым разъемом USB. Они действительно более тонкие за счет отказа от металлического бандажа, однако пластиковый «язычок» с четырьмя контактными пластинами подвержен множеству опасностей. Его можно сломать при неаккуратном подключении к порту, поцарапать либо испачкать при транспортировке, но главная угроза — это статический заряд на теле человека.

Статику сложно контролировать, она легко накапливается и достигает опасного уровня. Особенно это актуально зимой с ее сухим воздухом и шерстяной одеждой. Стоит наэлектризованному хозяину случайно прикоснуться к контактам — и флешка тут же отправляется к праотцам. Особенно пагубно пытаться протирать их «от грязи».

Статики боятся и карты памяти с открытыми контактами (а это самые ходовые форматы — все разновидности SD и MS). Их всегда надо держать в защитном пластиковом футляре или на худой конец в антистатическом пакетике и брать в руки только при установке в слот кард-ридера или портативного устройства. Разумеется, касаться контактов нельзя ни под каким видом. Протирать их, если уж это необходимо, надо тонкой ватной палочкой и строго по одному.

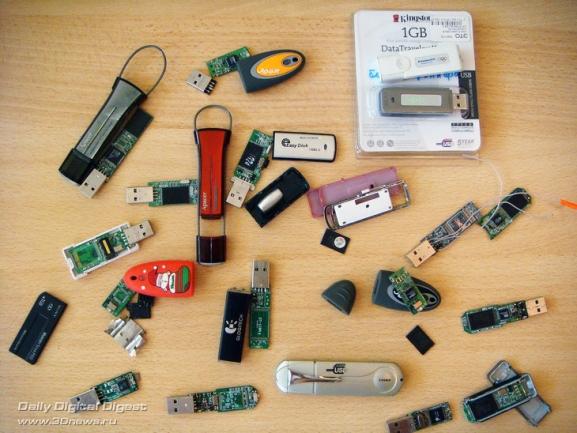

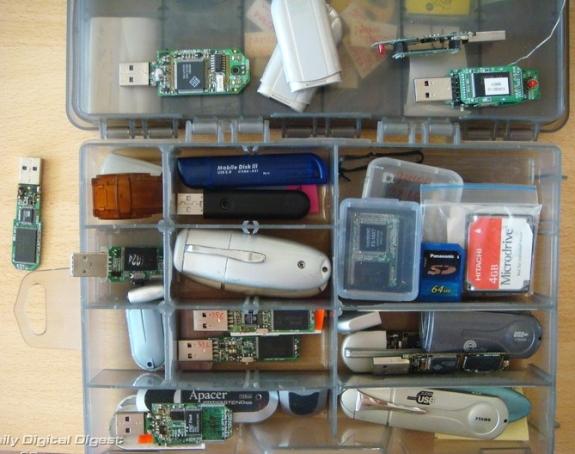

Неисправные и разукомплектованные флешки

Неисправные и разукомплектованные флешки.

Смысла оживлять такое уже нет — после снятия данных носитель отправляется в последний путь: в мусорное ведро.

Я вообще советую пореже переставлять карты, а для копирования данных подключать к ПК сам гаджет (камеру, плеер, навигатор и т.п.) в режиме внешнего накопителя. Тем самым не только снимается угроза статики, но и предотвращается износ контактов. Ведь «золотое» покрытие там крайне тонкое и быстро истирается при перестановках. Экономные китайцы довели его толщину до 0,5 мкм, что на порядок меньше советского стандарта.

Тормоза на марше

Пользователи жалуются, что флешки емкостью 8 Гбайт и выше работают заметно медленнее, чем старые 2-4 гигабайтные, особенно при записи. Это вполне объяснимо — конкуренция мешает! Все «большие» флешки нынче делаются на чипах памяти класса MLC. Вариант на быстрых и надежных SLC вышел бы втрое дороже и вдвое крупнее по размеру. Такие конструкции будут неконкурентоспособными, почему и отсутствуют на рынке.

Чипы MLC дешевы, имеют большую единичную емкость (в 2011 году она дошла до 32 Гбайт на кристалл) и высокую скорость чтения. Их ахиллесова пята – запись: скорость падает в разы, а на мелких файлах — на порядки, до 100 Кбайт/с. Сохранить, например, типичный программистский проект терпения не хватит. Выход в предварительном архивировании — запись одного большого файла займёт куда меньше времени.

Замечу, что современные архиваторы, такие как RAR, имеют функцию парольной защиты, а также возможность восстановления архива, прочитанного с ошибками (за счет регулируемой избыточности). Это весьма полезно для флеш-накопителей, которые нередко теряются и могут попасть в чужие руки либо после длительного использования начинают сбоить.

Рынок четко показывает, что массовому потребителю низкая цена и компактность важнее скорости и надежности. Вот производители и идут у него на поводу. SLC-модели еще выпускаются, хоть и в незначительном количестве, но их не завозят: торговцы боятся «зависания» дорогого товара. Если рядом на прилавке лежат две флешки одинаковой емкости по цене 700 и 2 200 р., понятно, что выберет покупатель. А знатоков, понимающих разницу, — единицы, на них торговлю не сделаешь.

Ключи без права передачи

USB-ключи защиты от Aladdin Co. и других фирм сейчас применяются очень широко, достаточно назвать программу «1C:Бухгалтерия». Увы, механически эти изделия довольно непрочны — только за последнее время пришлось чинить три экземпляра.

Чтоб затруднить доступ к микросхеме, корпус ключа сделан цельнолитым, а разъем USB просто вставлен в пластик. Силовых деталей, воспринимающих нагрузки, там нет (в отличие от обычных флешек, где разъем крепко припаян к плате). При случайном ударе разъем выворачивается «с мясом», а контактные пластины ломаются.

Новый ключ недешев (около 2 000 рублей) и порой малодоступен, вот и приходится их чинить, реставрируя разъем из аналогичных деталей и сажая все на эпоксидный клей. Так что ремонт флешек повернулся еще одной стороной. Аккуратнее обращайтесь с ключами, помните — прочный корпус еще не означает большой надежности.

Реанимация напайкой

Как я уже писал чуть выше, большинство выпускаемых сейчас флеш-накопителей не имеют дискретных цепей, регулирующих питание, — стабилизатор интегрирован в контроллер. Так выгоднее для производителя, но хуже для пользователя: нет запаса по току и нагреву, стабилизатор сгорает даже от незначительных бросков напряжения.

При этом сигнальные цепи зачастую остаются исправными, надо лишь подать на них нужное напряжение. Я встраиваю в схему внешний стабилизатор. Купил партию этих деталей и определил точки подключения. Так удается починить немалый процент "безнадежных" флешек. Безнадежных в том смысле, что контроллер на замену сгоревшему купить негде, эти заказные микросхемы в продажу не поступают. А выпаивать из других экземпляров — бессмысленно, ремонт по стоимости будет близок к новой флешке.

Данная технология имеет смысл для моделей средней и большой емкости, у которых достаточно просторный корпус (чтобы помещалась новая деталь) и отсутствует гарантия. Таких, на удивление, очень много — люди берут флешки в самых разных местах, часто далеко от места жительства, да еще зачастую выбрасывают гарантийный талон. Что могу сказать — зря.

Закон подлости у флешек

Регулярно клиенты приносят флешки с поврежденной файловой системой (на флеш-накопителях применяется чаще всего FAT32, редко exFAT, еще реже NTFS). Как правило, не открывается каталог, с которым последним шла работа: там одна «грязь». Понятно, что ущерб это наносит серьезный. Многочисленные программы для логического восстановления данных (на жаргоне ремонтников — «рекаверилки») помогают редко — повреждения слишком обширны.

В шестнадцатеричном редакторе видно, что на этом месте записан регулярный паттерн с преобладанием единиц. Размер «пятна» имеет обычный размер 128 Кбайт — это единица страничного обмена с чипом. Видимо, при интенсивном обновлении таблиц файловой системы происходит сбой, страница расписывается паттерном, и каталог безнадежно портится.

Стоит помнить об этой опасности, если на флешке находятся активно изменяемые данные (например бухгалтерские базы). Советую не открывать их с флешки, а предварительно скопировать на жесткий диск и работать там. Только не забывайте о сохранении файлов в конце работы.

Больной перед смертью потел? Это плохо…

Время от времени обращаются растерянные клиенты, которые оставили на целый день флешку включенной в порт USB, а вечером получили ее работающей со странными сбоями или вообще без признаков жизни. Что ж, ничего удивительного. Флешка проживет значительно дольше, если не держать ее долго включенной. Даже на холостом ходу, без обращений к файлам схема прилично греется и деградация чипов памяти идет быстрее. Как следствие, в скором времени появляются дефекты. Особенно это заметно при дешевом блоке питания, выдающем нестабильное (в основном повышенное) напряжение 5 В.

Оптимальный стиль работы — подключил флешку, скопировал нужные файлы и отключил. Замечено, что острота проблемы различается от флешки к флешке, и предсказать нагрев бывает трудно. В разных экземплярах одной и той же модели могут стоять контроллеры различных модификаций с неодинаковым потреблением тока, различается также стойкость чипов к нагреву (но это чистая лотерея, качественных микросхем не гарантирует практически никто).

На нагрев может повлиять и операционная система. Так, в Windows Vista и в «семерке» флешки часто греются сильнее, чем в Windows XP. Видимо, сказываются различия в драйверах — частота запросов и т.п.

Поэтому имеет смысл время от времени проверять температуру флешки при работе. Если корпус горяч на ощупь (нагрелся до 45 ºC и выше), то это уже небезопасно: температура чипов обычно на 20-25 ºC больше, а при 70 ºC и выше деградация памяти сильно ускоряется (хотя формально по спецификациям кристаллы NAND выдерживают температуру до 125 °C). Такой флешке особенно вредны продолжительные сеансы работы.

Ужасы больших флешек

Многие пользователи заразились маркетинговой «гонкой гигабайт» и регулярно удваивают объем своих рабочих накопителей, дошедший в массовых моделях до 64 Гбайт. Я все же советую не гнаться за большой ёмкостью — такие флешки заметно менее надёжны. Чем больше чипов памяти, тем выше потребляемый ток и нагрев силовых цепей.

Огромная плотность упаковки информации в новейших кристаллах делает их крайне чувствительными как к нагреву, так и к различным излучениям. Среди последних лидирует рентген в аэропортовских сканерах — были сообщения о порче информации на флешках после прохождения спецконтроля. Космические лучи во время полета тоже нельзя сбрасывать со счетов (свинцовую фольгу оставим параноикам).

Для уменьшения размеров корпуса (это тоже маркетинговый ресурс, громоздкие модели хуже продаются) чипы припаивают на плату «бутербродом», соединяя одноименные выводы. Нижний чип при работе сильно греется и довольно быстро выходит из строя. Проявляется это сначала ростом дефектов, а затем полной блокировкой контроллера (он следит, чтобы количество дефектных ячеек не превышало определенного порога, обычно 2-3% от общего числа). Такая флешка требует замены по гарантии или применения технологической утилиты низкоуровневого форматирования.

Недавно довелось чинить экземпляр 32 Гбайт, где стояло четыре восьмигигабайтных чипа в виде двух «бутербродов» по обе стороны платы. Технологическая утилита показала большое количество ошибок в конце адресного пространства (тест, кстати, занял почти целый день — вот где неторопливость многоуровневых ячеек проявляется во всей красе). Вывод — один из чипов деградировал, скорее всего, от перегрева. Клиент не согласился на мое предложение исключить его из адресации, и я отформатировал флешку на полный объём, попытавшись улучшить охлаждение с помощью алюминиевой фольги.

Вирусная гигиена

Хотя непосредственно с вирусами ремонтник дела не имеет, замечу, что в последние годы флешки стали одним из главных каналов распространения заразы. Советы по блокировке автозапуска легко найти в Интернете. Это поможет избежать заражения тем пользователям, кто часто подключает флешки с неясной предысторией. Например, в офисные компьютеры вирусы нередко попадают «с подачи» сервис-инженеров, выполняющих регулярное обновление ПО — бухгалтерских программ, справочных баз данных и т.п. Их транспортные накопители (флешки, внешние жесткие диски и даже DVD) нередко содержат вирусы и трояны, запускающиеся через autorun.inf. Кочевая жизнь способствует инфицированию и переносу заразы.

В этой связи стоит пожалеть, что из конструкции флешек исчез переключатель защиты записи, обычный элемент конструкции еще 3-4 года назад. Аппаратная блокировка записи — радикальное решение, избавляющее выездного специалиста от риска заразиться самому и добавить проблем своим клиентам. Увы, современные контроллеры этой функции уже не предусматривают, причина, скорее всего, в экономии.

Так что цените флешки с блокировкой записи, пусть их ёмкость и мала по сегодняшним меркам. При минимальном отборе все необходимое вполне помещается. По моим сведениям, одной из последних моделей с переключателем была PQI 339 емкостью 8 Гбайт. Она выпускалась в 2009 году и, возможно, еще доступна.

Монолитный камень преткновения

Пример монолитной флешкиЯ уже упоминал про ненадежность открытого USB-разъема у флешек. Беда в том, что он обычно сочетается с монолитным корпусом, представляющим собой тонкий брусочек пластика. Стандартные микросхемы в корпусе TSOP-48 туда физически не влезают, и производители применяют бескорпусные кристаллы, заливая весь монтаж компаундом (технология сборки COB — Chip от Board).

Подобные конструкции неплохо защищены от влаги, пыли и ударов, но, увы, они совершенно неремонтопригодны, да и восстановить данные со сгоревшей флэшки практически невозможно. К кристаллу памяти ведут тончайшие проволочки — как к ним подключиться? Страдалец-хозяин может предлагать любые деньги, ни один ремонтник за работу не возьмется.

Пример монолитной флешки

Впрочем, подобных случаев стало так много, что и для них разрабатываются ремонтные технологии. Предлагается послойно растворять компаунд кислотой, пока не обнажатся токоведущие дорожки, после чего подпаять к ним панельку программатора. Разводка выводов определяется для каждой модели по исправному экземпляру. Понятно, что стоить такая работа будет недешево.

Дареной флешке смотри на плату

Деловые люди все чаще приносят умершие подарочные флешки. Это те, которые раздают на всяких пафосных и не очень мероприятиях или дарят как бизнес-сувениры. Хотя корпус у них бывает породистый — кожа, полированный металл, дерево и так далее, но внутренности оставляют желать лучшего. Самая дешевая схема безо всяких защит, контроллер трехлетней давности (т.е. небыстрый), текстолит 0,3 мм (ломается как спичка), ну и завалящая флеш-память второго сорта. Такое дохнет на раз, от первого же броска напряжения или при первом серьезном усилии.

Обычный срок жизни подарочного накопителя — несколько месяцев. Если владелец хранит на нем критически важные данные (ту же «черную бухгалтерию»), поломка становится катастрофой: у бизнеса наступает паралич, накатывают убытки, данные требуется восстановить еще «вчера». Состояние несчастного описывать излишне.

В чем же причина? Очень просто — эти флешки не имеют логотипа производителя, их никогда не сдают по гарантии (ввиду отсутствия таковой), стало быть, нет обратной связи. Подобная продукция не охвачена системой контроля качества. Поэтому комплектующие для сборки выбираются максимально дешевые, не исключено, что из бракованных партий с высоким процентом отказов. Я бы советовал владельцам сразу же передаривать такие флешки знакомым школьникам.

Все по делу

Периодически сталкиваюсь с бизнесменами и профессионалами, использующими флешки в своей работе. Они приносят на восстановление данных модели средней и большой емкости — 16, 32 и даже 64 Гбайт. По ходу работы выясняется, что накопитель забит данными «до упора». Файлы весьма разнообразные: тут и множество бухгалтерских баз, юридические и технические справочники, переписка, архив документов и иллюстраций — в общем, все, что может понадобиться в бизнесе. Количество файлов достигает 20-30 тысяч (!).

Хотелось бы напомнить, что флеш-накопители по своей природе не любят большого количества мелких файлов, особенно часто изменяемых. Во-первых, время доступа на запись у многих флешек очень велико (десятки миллисекунд), поэтому обновление БД из сотен мелких файлов выливается в пытку для нетерпеливых. Во-вторых, ресурс флеш-памяти на запись ограничен, и описанные выше манипуляции быстро его расходуют (речь идет прежде всего об области хранения FAT).

При активной работе даже на очень добротной флешке проблемы возникают через год-полтора. Начинает сыпаться память, затем портится транслятор. В общем, не стоит считать их тождественными жестким дискам. Это, в первую очередь, средство переноса информации, а не архивный накопитель.

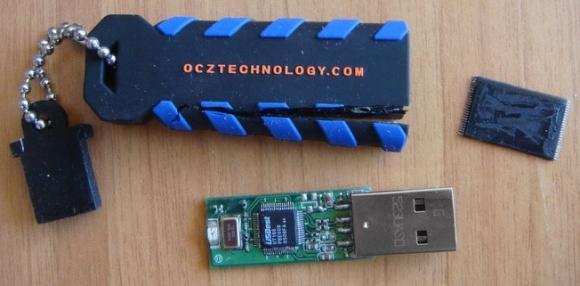

Флешка в водонепроницаемом и противоударном резиновом корпусе

Флешка в водонепроницаемом и противоударном резиновом корпусе.

Такие удобно носить вместе с ключами. Увы, они тоже выходят из строя. Чтобы достать плату, приходится резать литой корпус. Нередко он заполнен внутри силиконом, который сильно мешает отпайке чипов.

Я бы посоветовал неизменяемые данные хотя бы заархивировать, а лучше записать на два оптических диска типа DVD-R. На флешках же оставить оперативный минимум, высвободив не менее 40% емкости. Стоит обращаться с рабочими накопителями аккуратнее, делать резервные копии, а время от времени и менять. И тогда не придется обращаться к ремонтнику.

Источник: 3Dnews.RU - http://www.3dnews.ru/offsyanka/616038
