ДИАГНОСТИКА И ЛЕЧЕНИЕ ЖЕСТКИХ ДИСКОВ

Диагностика и лечение жестких дисковЧасто причиной сбоев компьютера являются неполадки жесткого диска. В этой статье мы с Вами будем учиться их диагностировать и предупреждать.



Вообще, надо сказать, что неполадки жесткого диска - это только одна из возможных проблем нестабильной работы системы, а их может быть достаточно много.

Винчестер по праву может считаться одним из самых ненадежных узлов компьютера и это - понятно, так как в нем имеется, с одной стороны, - сложная механическая составляющая, а, с другой, - электронные платы управления. А любая механика дополнительно страдает от физического воздействия (ударов, тряски, вибрации и т.д.).

Но как определить что с Вашим жестким диском (винчестером, хардом) не все в порядке? Возможно Ваш компьютер начинает самопроизвольно перезагружаться, периодически показывает экран BSOD (синий экран с белым текстом на нем), неожиданно "зависает" в процессе работы? Все это - потенциально возможные неполадки жесткого диска.



В такой ситуации винчестер обязательно необходимо проверить на наличие, так называемых, бед блоков или сбойных секторов (bad blocks). Надо сразу сказать, что бед блоки бывают логические и физические. Как следует из названия, физические бед блоки образовываются в результате физического микро-повреждения магнитного слоя пластин диска.

В этом случае речь о восстановлении таких секторов не идет, а скорее должен рассматриваться вопрос о сохранении информации на другой надежный носитель и (в недалекой перспективе) - замене поврежденного. Дело в том, что физические бед блоки (в отличие от логических) имеют тенденцию увеличиваться в количестве. И это - логично, так как, будучи нарушенным, магнитный слой пластин диска начинает постепенно разрушаться.

Неполадки жесткого диска, связанные с образованием логических бед блоков можно достаточно успешно устранить с помощью специального программного обеспечения. И Ваш компьютер снова будет чувствовать себя, как новый.

Образование логического сбойного сектора связано с несовпадением его контрольной суммы с контрольной суммой тех данных, которые в этот сектор записаны. Это может быть вызвано, к примеру, неожиданным отключением электроэнергии в момент процесса записи на диск. Сканирующая программа "забивает" (перезаписывает) такой сектор нулями, сбрасывая контрольную сумму его данных.



Довольно часто на своей практике в вопросах, связанных с неполадками жестких дисков я наблюдал успешное "лечение" винчестеров, у которых было по нескольку десятков логических сбойных секторов.

Есть много различных программ, которые успешно справляются с этой задачей. Каждая из них имеет также свои, свойственные только ей, "фишки" и функции. Я бы не хотел перечислять здесь их все. В следующей статье я расскажу об одной из них (лично я по работе очень часто пользуюсь именно ей). Она очень проста в освоении и свою работу выполняет отлично.

Еще несколько случаев неполадок жесткого диска

К каким же еще ситуациям мы должны быть готовы? Прежде всего, если компьютер неожиданно "зависает" - снимите боковую крышку системного блока и прислушайтесь не раздаются ли из жесткого диска какие-либо щелчки или легкий скрежет?

Дело в том, что неполадки системы управления блоком магнитных головок жесткого диска часто приводят к тому, что считывающе-записывающие головки не могут правильно позиционироваться и начинают бессистемно перемещаться над поверхностью пластин или же - "падают" (задевают по их поверхности), создавая тот самый скрежет.

Также Вам не лишним будет знать, что при производстве жестких дисков их поверхность разделяется на дорожки и на них наносится специальная техническая информация - сервометки. По ним магнитные головки ориентируются, позиционируясь над определенным сектором. Сервометки не исчезают при любых видах форматирования диска, но запросто могут быть повреждены при физическом повреждении магнитной пластины. Результат, я думаю, - очевиден и головки не смогут правильно позиционироваться.

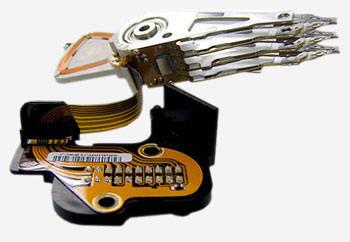

Вот как выглядит блок магнитных головок, расположенный внутри нашего винчестера.

Вот как выглядит блок магнитных головок, расположенный внутри нашего винчестера

Давайте немного поговорим о том, на что в первую очередь стоит обращать внимание при неполадках жесткого диска: первое - посторонние и нехарактерные для нормальной работы жесткого диска звуки, раздающиеся из него. В домашних условиях ремонт невозможен, так как для замены БМГ (блока магнитных головок) потребуется вскрывать гермозону винчестера, а неизбежное при этом попадание пыли в нее гарантированно "убьет" диск. Весьма вероятно нужно будет обращаться в сервисный центр, а скорее всего - придется менять винчестер.

Второе - чрезмерный перегрев отдельных частей устройства (чипов контроллера). Можно попробовать охлаждать перегревающийся участок небольшим компьютерным вентилятором, что может несколько отсрочить (иногда удавалось больше полугода) неминуемый полный отказ оборудования, но менять жесткий диск рано или поздно придется все равно, так как при длительной работе в условиях повышенной температуры внутреннее выгорание (деградация) электронных компонентов просто неизбежно.

Давайте рассмотрим на примере: был у нас на работе один жесткий дик (он и сейчас лежит в ящике моего стола), неисправность которого приводила к регулярным зависаниям компьютера где-то через минут двадцать после его запуска. Естественно, первым делом мы проверили его на наличие сбойных секторов (бед блоков). Их не оказалось, другие программы для диагностики поверхности также никаких проблем не выявили.

Но обнаружилась другая небезынтересная вещь: один из элементов контроллера диска явно перегревался на фоне остальных микросхем.

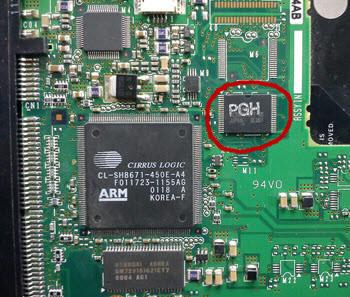

Пример платы контроллера жесткого диска с перегревающимся чипсетом

Нормальной для жесткого диска считается температура до 400С градусов цельсия. Болевой же порог человека (когда от чего-то горячего хочется руку отдернуть) составляет около 55-ти градусов. Так вот, после десяти минут работы чип нагревался до температуры, когда руку хотелось отдернуть, еще минут через десять - компьютер зависал намертво.

Внешний вентилятор решили не использовать (благо запасной винчестер имелся в наличии), но имейте такой вариант неполадки жесткого диска в виду.

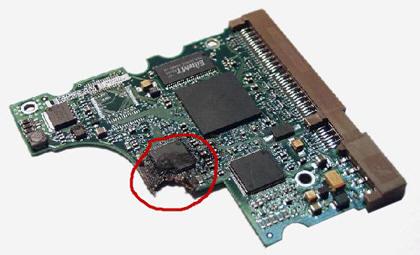

Еще пару слов хотел сказать о самой плате контроллера. Она расположена с обратной стороны диска и выглядит примерно вот так:

Пример платы контроллера жесткого диска с выгоревшим чипсетом

Контроллер представляет собой сложное устройство (упрощенно - миникомпьютер, со своим микропроцессором, определенным количеством оперативной памяти, кешем, операциями ввода-вывода и т.д.). Он полностью отвечает за пересылку информации от читающе-записывающих головок к внешнему интерфейсу жесткого диска (разъему «IDE» или «SATA»).

Этим фото выше я хочу сразу "убить" двух зайцев: показать Вам, как выглядит схема контроллера и намекнуть на то, что бывает при длительном перегреве микросхем системной логики. Как видите, часть чипа просто разрушилась. В специализированных ремонтных мастерских подобные неполадки жесткого диска устраняют полной заменой платы контроллера. В принципе, это можно сделать и самому, но надо учитывать тот факт, что диск-донор должен быть абсолютно идентичен тому, на который переносится заменяемая плата, иначе можно только усугубить ситуацию по восстановлению данных с него.

К сожалению, одной заменой платы дело может не ограничиться. Дело в том, что в каждом контроллере имеется своя программная "прошивка", в служебной области диска (служебка), которая при загрузке системы и сообщает БИОС-у основную информацию о винчестере (количество секторов, головок, цилиндров и т.д.). Если мы просто заменим плату, не заменив "служебку" то результата мы не добьемся, поэтому такую процедуру рекомендуется делать все же в специализированных сервисных центрах.

Третий типичный случай неполадки жесткого диска: после подключения винчестера двигатель пытается раскрутить магнитные пластины и через некоторое время останавливается и так повторяется с равными промежутками времени. Эту неполадку можно легко идентифицировать, положив ладонь на верхнюю крышку работающего винчестера. Вы обязательно ощутите момент раскручивания и останова мотора. Ремонт вряд ли имеет смысл - диск надо заменить.

В завершении статьи хочу остановиться на такой технологии, как «S.M.A.R.T.» (англ. self-monitoring, analysis and reporting technology) - технология мониторинга, самоанализа и отчетности. Оценка общего состояния жесткого диска по многим параметрам, с целью предсказания времени его выхода из строя.

«S.M.A.R.T.» появилась еще в начале 90-х годов прошлого века и со временем "обросла" большим количеством измеряемых и наблюдаемых параметров, которые помогают предотвратить неполадки жесткого диска. Показатели состояния "здоровья" диска считываются программой и выводятся в удобном для пользователя виде. На основании этих данных мы и можем сделать вывод: сколько нашему устройству "осталось"?

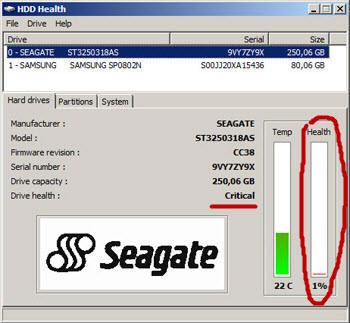

К примеру, вот как выглядит окно статуса программы «HddHealth», которой мы просмотрели один из наших дисков (Seagate 250 GB), выдававший при загрузке операционной системы предупреждение об ухудшившихся параметрах «S.M.A.R.T.».

Окно статуса программы «HddHealth»

Обратите внимание на выделенные области на скриншоте выше. Показатель «Health» (здоровье) составляет 1%. Как говорится - "комментарии излишни", устройство может покинуть нас в любой момент. Значение «Temp» показывает нам текущую температуру жесткого диска.

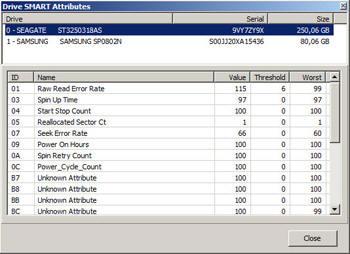

Если войти в меню «Drive» и выбрать из открывшегося меню опцию «SMART Atributes», то можно просмотреть весь список наблюдаемых параметров винчестера:

Список наблюдаемых параметров винчестера

Заводские установки параметра «Value» (анг. - "значение") обычно имеют начальные параметры 100, 200 или 250. Чем больше значение, тем лучше. Высокие значения говорят об отсутствии изменений или медленном ухудшении данного параметра. «Treshold» - порог значения (value, в идеале, не должно приближаться или опускаться ниже него). «Worst» - минимальный показатель, который продемонстрировала система во время тестирования и произведения замеров.

Критическими параметрами, которые предваряют неполадки жесткого диска являются:

1. Raw Read Error Rate и Seek Error Rate - износ магнитной поверхности или головок БМГ;

2. Spin-Up Time и Spin-Up Retry Count - проблемы в механике;

3. Reallocated Sectors Count, Reallocation Event Count и Current Pending Sector Count, Uncorrectable - наличие bad-секторов, уже перемещенных bad-секторов и готовых к перемещению.
