CЕТЕВОЙ ФИЛЬТР ДЛЯ КОМПЬЮТЕРА ИЗ ОБЫКНОВЕННОГО УДЛИНИТЕЛЯ

Простой фильтр-удлинитель с выключателемВ наши дни электрическая сеть 220 вольт сильно загрязнена множеством помех и кратковременных всплесков напряжения, которые проникают из сети и мешают аппаратуре нормально работать. Для борьбы с помехами в бытовой сети 220 Вольт применяются сетевые фильтры, которые зачастую очень дороги.... Дешевые фильтры на практике не оправдывают возложенных ожиданий от потребителя. Поэтому в домашних условиях можно приобрести простой фильтр-удлинитель с выключателем и переделать его своими силами.

Качественная спецодежда в Симферополь только на Elab и по акционной цене.



Внутри такого удлинителя находится только лишь варистор, включенный параллельно питающим проводникам и ограничивающий кратковременные высоковольтные импульсы, которые иногда присутствуют в сети. В случае срабатывания такой защиты на корпусе есть кнопочка предохранителя, которую нужно нажать, чтобы снова восстановить работоспособность удлинителя.

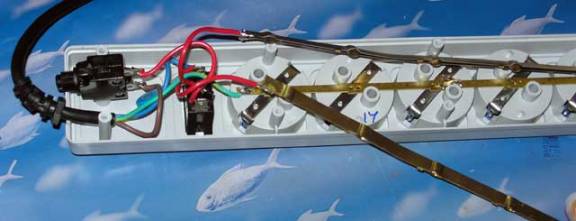

Разобранный удлинитель-фильтр представлен ниже:

Разобранный удлинитель-фильтр

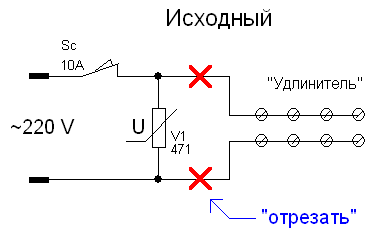

Слева расположен - токовый размыкатель, Правее - выключатель питания. Между ними расположен варистор (голубого цвета), но его плохо видно. На пересечении зеленого и коричневого проводов, голубой диск внизу - это он. К длинные металлические пластины являются контактными группами, в которые вставляются вилки питания от компьютерной техники. Электрическая схема такого удлинителя представлена ниже:

Электрическая схема стандартного фильтра - удлинителя

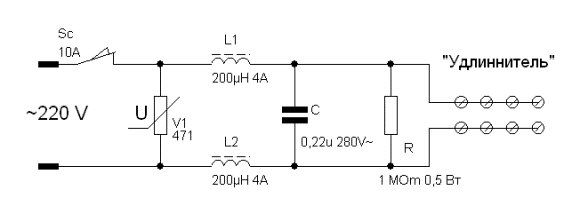

Доработанная электрическая схема такого удлинителя представлена ниже:

Доработанная электрическая схема удлинителя с фильтром

Здесь катушки L1 и L2 вместе с конденсатором С образуют LC-фильтр. Сопротивление катушек индуктивности на высоких частотах большое, а на низких - маленькое.

Конструктивное исполнение фильтра удлинителя

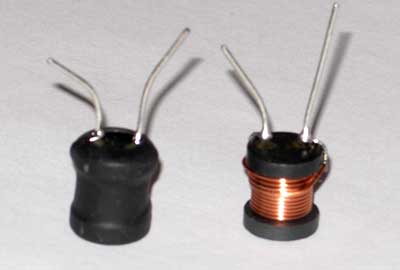

Внешний вид катушек индуктивности L представлен ниже:

Катушка индуктивности

Они намотаны толстым проводом на ферритовом сердечнике, Снаружи надета электроизоляционная термоусадочная трубка. Этих катушки обладают большой индуктивностью при больших токах (существуют несколько типоразмеров - чем больше размер, тем больше произведение индуктивности на максимальный ток).

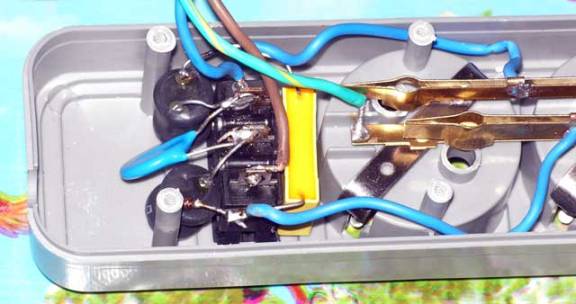

Монтаж компонентов внутри фильтра-удлинителя выглядит так:

Монтаж компонентов внутри фильтра-удлинителя

Перечислим добавленные детали: варистор (голубой), который был изначально в этом фильтре - удлинителе; рядом с ним черные - катушки, (лучше их размещать так, чтобы их оси были перпендикулярны); конденсатор - желтый.



Резистор, разряжающий конденсатор, установлен правее (в конце контактной группы) и не показан на фотографии.

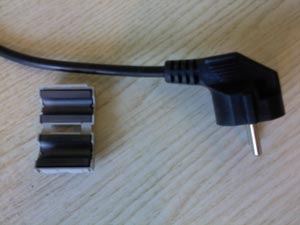

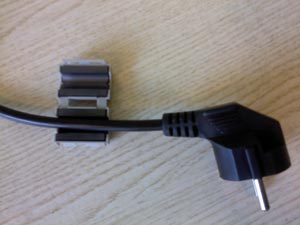

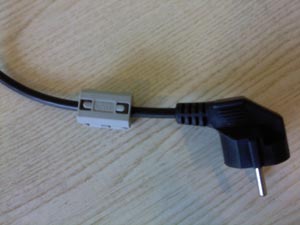

Чтобы дополнительно добиться подавления помех, на сетевой провод возле самого удлинителя устанавливаем ферритовый фильтр (удобнее всего разрезную на защелках):

Установка на кабель ферритового кабельного фильтра с шарниром и защёлкой Установка на кабель ферритового кабельного фильтра с шарниром и защёлкой

Установка на кабель ферритового кабельного фильтра с шарниром и защёлкой

Об этом более подробно. В отличие от нормальной передачи энергии, когда по одному проводу ток приходит в нагрузку, а по другому возвращается обратно в источник, высокочастотная (ВЧ) помеха может распространяться сразу по двум проводам.

Например, при ударе молнии вблизи электрических проводов, в них возникает ток, который идет сразу по обоим проводам в устройство, и, пройдя сквозь него, через емкость между корпусом и землей замыкается на землю.

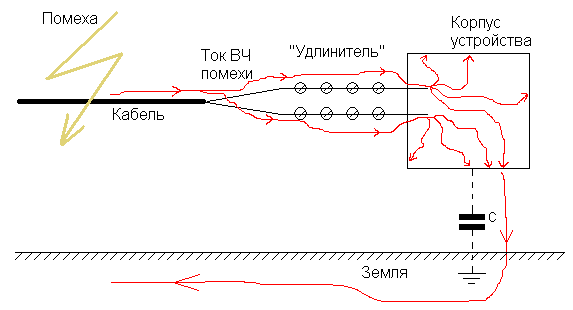

Распостранение ВЧ помехи по питающим проводам удлинителя



Таким образом два сетевых провода удлинителя для помехи - это как два параллельных прямых провода (или как антенна), а земля - обратный провод. Внутри устройства, ток ВЧ помехи может воздействовать на разные цепи, вплоть до их электрического разрушения. Использование ферритовых фильтров-защелок на сетевом проводе увеличивает его индуктивность, а значит и сопротивление на высоких частотах. Поэтому ток помехи в этом случае станет меньше.

Практические испытания предлагаемого фильтра-удлинителя

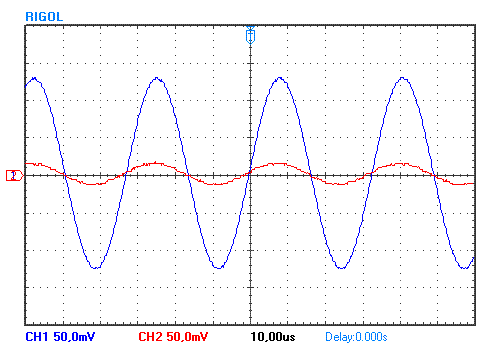

По ВЧ помехам была выбрана частота 30 кГц, которая используется в импульсных блоках питания (инверторов). Осциллограммы напряжения на входе и выходе фильтра-удлинителя приведены ниже:

Осциллограммы напряжения на входе и выходе фильтра-удлинителя при воздействии помехи 30 КГц

Синим цветом обозначен - входной сигнал, красным - выходной. Масштабы одинаковы. Подавление помех достигает 8 раз.

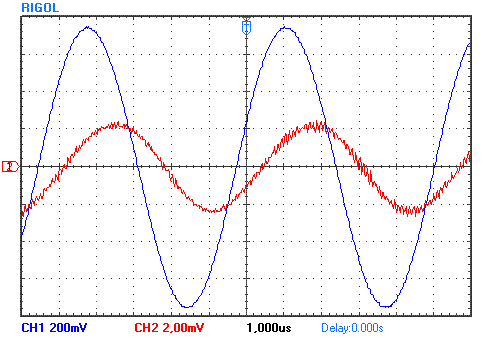

Второй тест - высокочастотная помеха частотой 200 кГц. Осциллограммы напряжения на входе и выходе фильтра-удлинителя приведены ниже:

Осциллограммы напряжения на входе и выходе фильтра-удлинителя при воздействии помехи 200 КГц

На рисунке видно, выходное напряжение в 100 раз большем масштабе, чем входное. Подавление помехи составляет примерно 350 раз.
