ОСНОВНЫЕ СВЕДЕНИЯ О РАБОТЕ КАСКАДОВ НА ПОЛЕВЫХ ТРАНЗИСТОРАХ



Однокаскадная усилительная схема на полевом транзисторе показана на рис. 1.

Основной усилительный каскад на полевом транзисторе с общим истоком

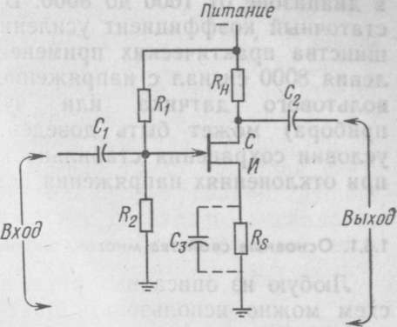

Рис. 1. Основной усилительный каскад на полевом транзисторе с общим истоком

AU RH / [(1/νfs) + RS] RH / RS, Zвх R1 || R2 R2; Zвых RH; напряжение стока = 0,5 • питание; С1 1 / 3,2 FR2 для 1 дБ; С1 1 / 6,2 FR2 для 3 дБ;



Входной и выходной конденсаторы связи С1 и С2 предназначены для предотвращения протекания постоянного тока как во внешние схемы, так и из них. Шунтирующий конденсатор С3, подключенный к резистору требуется только в определенных условиях. Заметим также, что показанная на рисунке 1 схема представляет собой аналог на полевых транзисторах - транзисторного каскада на биполярном транзисторе. Следовательно, многие характеристики этих схем аналогичны.

Основное отличие состоит в том, что коэффициент усиления по напряжению схемы на полевом транзисторе (рис. 1) задается параметрами RH, RS и νfs. Этот коэффициент νfs в справочных материалах на полевые транзисторы называется крутизной и является мерой изменения выходного тока при заданном изменении входного напряжения (и по существу аналогична крутизне электровакуумных приборов).

Другое отличие связано с тем, что номиналы конденсаторов связи схем на полевых транзисторах гораздо меньше, чем в схемах с биполярными транзисторами. Это происходит вследствие того, что полевые транзисторы представляют собой потенциальные приборы с высоким полным сопротивлением (в то время как биполярные транзисторы являются токовыми приборами с низким полным сопротивлением).

На рисунке  1 также изображен (штриховой линией) шунтирующий конденсатор С3, подключенный к истоковому резистору RS. Такое включение позволяет при наличии сигнала исключить из схемы резистор RS, хотя он и присутствует в схеме (для постоянного тока). При удалении сопротивления RS на пути прохождения сигнала коэффициент усиления по напряжению равен приблизительно νfs RH Следовательно, такое использование шунтирующего конденсатора позволяет обеспечить температурную стабильность схемы по постоянному току и в то же время получить высокий коэффициент усиления сигнала.
