ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА

По электрическим характеристикам электронные компоненты для поверхностного монтажа (ПМ) в большинстве случаев соответствуют своим аналогам обычного исполнения, отличаясь только конструкцией выводов, за рубежом их называют Surface Mounted Device - SMD.

Наибольший интерес в этом плане представляют элементы с двумя выводами (ПМ резисторы, ПМ конденсаторы, ПМ диоды и другие элементы), поскольку они не вызывают никаких проблем с изготовлением печатной платы.

Сложнее выполнить печатную плату под транзисторы, микросхемы и другие многовыводные детали, но и для этого существуют соответствующие приемы (например использование трафаретов).

При выборе вида монтажа следует учитывать, что малые размеры ПМ деталей и соответственно малые зазоры между контактными площадками для них на плате ограничивают допустимое рабочее напряжение устройства. Поэтому те узлы, которые работают при большом напряжении, лучше выполнять обычным монтажом.

Миниатюрность многих ПМ деталей вызывает вполне понятные проблемы с их маркировкой. Для этого существуют специальные стандарты, но поскольку они носят лишь рекомендательный характер, многие фирмы применяют свои собственные системы обозначений или вообще не маркируют изделия.

Для особо мелких деталей, например резисторов, отсутствие маркировки узаконено.

Не принято наносить обозначения номиналов и на керамические конденсаторы малой емкости (хотя и для них есть стандарты). Все это приводит к осложнениям при ремонте и техническому обслуживанию аппаратуры.

Небольшие размеры ПМ компонентов требуют гораздо большей внимательности и аккуратности при монтаже, нежели обычные.

Паяльник должен быть обязательно снабжен регулятором температуры.

Из-за перегрева детали у нее может нарушиться контакт с выводами, а поскольку заметить это трудно, поиск неисправности оказывается весьма трудоемким.

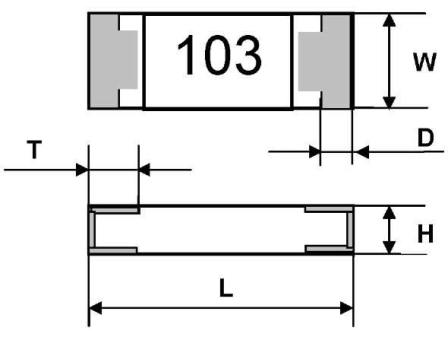

Рассмотрим специфику ПМ компонентов на примере резисторов. Внешний вид постоянного ПМ резистора изображен на рис. 5.1 (на этом рисунке выводы выделены серым цветом).

Рис. 5.1. Основные элементы ПМ-резисторов

Обозначение типоразмера состоит из четырех цифр (табл. 5.1). Две первые соответствуют округленно длине L в принятой системе измерения (либо метрической, либо дюймовой), а две последние - ширине W. Наибольший интерес для радиоконструкторов представляют типоразмеры 0805 и 1206.

Ряд фирм применяет "личные" обозначения типоразмера резисторов. Некоторые из них даны табл. 5.2. Для обозначения номинала сопротивления обычно используют широко распространенную цифровую маркировку, в которой первые цифры - значение, а последняя служит множителем (показателем степени числа 10). Резисторы с допусками ±20, ±10 и ±5 % маркируют тремя цифрами, а с допуском ±1 % и более точные - четырьмя.

Таблица 5.1

Таблица 5.2

Для резисторов сопротивлением менее 10 Ом с допуском ±5 % и более достаточно двух цифр, причем между ними ставят букву К; если допуск резистора ±1 % и менее, то необходимы три цифры и букву К помещают перед последней из них.

Примеры маркировки: 472 = 47-10² Ом = 4700 Ом = 4,7 кОм; 105 = ЮЮ⁵Ом =1 000 000 Ом = 1 МОм; 3482 = 34810² = 34800 Ом = 34,8 кОм; 8К2 = 8,2 Ом. Для резисторов сопротивлением 10 Ом и более удобно пользоваться простым правилом: к значащим цифрам надо приписать число нулей, равное последней цифре.

Резисторы типоразмера 0603 (1608) с допуском ±1 % и менее имеют кодовую маркировку из двух цифр и буквы, указанную в табл. 5.3. По цифровому коду обозначения определяют значащие цифры номинала, а по буквенному (последние два столбца) - множитель. Пример: 53С = 348 - 10²Ом = 34,8 кОм.

Таблица 5.3

Кроме резисторов, выпускают несколько типоразмеров перемычек - замыкателей, которые можно рассматривать как резисторы нулевого сопротивления. Такие перемычки при поверхностном монтаже более удобны, чем обычно применяемые проволочные. Наиболее распространенные типоразмеры перемычек - 0805 (2012) и 1206(3216). Маркируют перемычки всегда одинаково - 000.
