НОРМИРОВАНИЕ РАДИОЧАСТОТНЫХ (РЧ) И СВЕРХ ВЫСОКОЧАСТОТНЫХ (СВЧ) ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ

Нормирование радиочастотных (РЧ) и сверх высокочастотных (СВЧ) электромагнитных излученийВ целом общий электромагнитный фон состоит из источников естественного (электрические и магнитные поля Земли, атмосферики, радиоизлучения Солнца и галактик) и искусственного (антропогенного) происхождения (телевизионные и радиостанции, линии электропередачи, электробытовая техника за последние годы в городах количество разнообразных источников электромагнитного излучения (ЭМИ) во всем частотном диапазоне (вплоть до десятков гигагерц) резко увеличивается.



Это системы сотовой связи, неисчислимое количество систем мобильной радиосвязи, радары ГАИ, несколько новых телеканалов и десятки радиовещательных станций.

По данным Федерального Центра Госсанэпиднадзора и Центра Госсанэпиднадзора в г. Москве, в жилых застройках вблизи Останкинской телебашни есть места с превышением действующих предельно-допустимых уровней в 4 раза.

МОБИЛЬНЫЙ ПРИГОВОР

При выдаче разрешений на эксплуатацию конкретного объекта, как правило, не учитывается общая электромагнитная обстановка, сложившаяся в предполагаемом месте размещения нового источника ЭМИ, в основном из-за отсутствия возможности получения данных такого рода.

Нормирование РЧ и СВЧ подразумевает дифференцированный подход для лиц, непосредственно работающих с радиоизлучающими источниками, и населения.

Основным руководящим документом, определяющим параметры воздействия ЭМИ РЧ и СВЧ, являются "Санитарные правила и нормы ..." (СанПиН 2.2.42.1.8.055-96).



Согласно им, для лиц, работа или обучение которых связаны с необходимостью пребывания в зонах воздействия ЭМИ РЧ и СВЧ, нормирование осуществляют как по интенсивности воздействия, так и по энергетической экспозиции.

На частотах до 300 МГц по электрической составляющей величина энергетической экспозиции равна ЭЭE = Е2 x Т (ч) и выражается в (В/м)2 x ч; для магнитной – ЭЭH = Н2 x Т, в (А/м)2 x ч; свыше 300 МГц – ЭЭППЭ = ППЭ х Т, в (Вт/м2) x ч.

Для населения (в эту группу входят лица, работа или обучение которых не связаны с необходимостью пребывания в зонах воздействия ЭМИ РЧ и СВЧ, не проходившие медицинскую комиссию или имеющие противопоказания по данному фактору; лица, не достигшие 18-летнего возраста; беременные женщины; а также лица, находящиеся в зонах жилой застройки и отдыха, вблизи жилых, общественных и служебных зданий, кроме зданий и помещений радиотехнических объектов) допустимые уровни воздействия определяются по интенсивности ЭМИ РЧ и СВЧ.



Для персонала, работающего с источниками ЭМИ РЧ и СВЧ, в течение рабочего дня предельно допустимые уровни (ПДУ) энергетической экспозиции не должны превышать значений, указанных ниже.

Предельно допустимые значения энергетической экспозиции для персонала

Диапазоны частот

Предельно допустимая энергетическая экспозиция

по электрической составляющей,(В/м)2 х ч

по магнитной составляющей,(А/м)2 х ч

по плотности потока энергии,(мкВт/м2) х ч

30 кГц – 3 МГц

20 000

200

----

3 – 30 МГц

7 000

Не разработаны

----

30 – 50 МГц

800

0,72

----

50 – 300 МГц

800

Не разработаны

----

300 МГц – 300 ГГц

----

Не разработаны

200

Предельно допустимые уровни интенсивности ЭМИ РЧ и СВЧ и допустимое время воздействия, определяемое по электрической (ЕПДУ), магнитной (НПДУ) составляющей и плотности потока энергии (ППЭПДУ), вычисляются соответственно по следующим формулам:

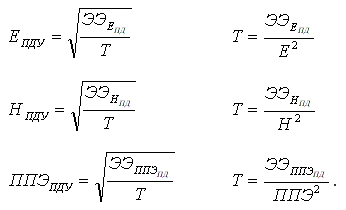

Вычисление предельно допустимых уровней интенсивности электромагнитного излучения РЧ и СВЧ

Предельно допустимые уровни напряженности ЭМИ РЧ и СВЧ в зависимости от продолжительности воздействия представлены в таблице ниже.

Дальнейшее повышение интенсивности при уменьшении времени воздействия до менее 0,08 ч для РЧ и 0,2 ч для СВЧ не допускается.

В случае, если осуществляется облучение СВЧ от источника, работающего в режиме кругового обзора или сканирования с частотой не более 1 Гц и скважностью не менее 20, ПДУ допускается увеличивать на 10, но эта величина не должна превышать 10 Вт/м2.

Если осуществляется локальное воздействие на область кистей рук от микрополосковых СВЧ - устройств, ПДУ увеличивается в 12,5, при этом ППЭ ПДУ не должна превышать 50 Вт/м2.

При превышении ПДУ ЭМИ РЧ и СВЧ на рабочих местах пребывание разрешается только в индивидуальных средствах защиты.

Предельно допустимые уровни воздействия ЭМИ РЧ и МКВ в диапазоне частот 30-300 кГц по электрической составляющей – 25,0 В/м; 0,3-3 МГц - 15 В/м; 3-30 МГц - 10 В/м; 30-300 МГц - 3 В/м (кроме телевизионных станций и РЛС, работающих в режиме кругового обзора или сканирования), 300 МГц-300 ГГц - 0,10 Вт/м2 или 1 Вт/м2 (от источников, работающих в режиме кругового обзора или сканирования с частотой не более 1 Гц и скважностью не менее 20).

Для телевизионных станций ПДУ ЭМИ РЧ для населения должны соответствовать на частоте 48,4 МГц - 5,0 В/м; 88,4 МГц - 4,0 В/м; 192,0 МГц - 3,0 В/м; 300 МГц - 2,5 В/м.

Для РЛС специального назначения с частотой 150-300 МГц ПДУ ЭМИ РЧ на территории населенных мест не должны превышать в ближней зоне 0,1 Вт/см2 (6 В/м) и в дальней -1 Вт/м2 (19 В/м).

Предельно допустимые уровни ЭМИ РЧ и СВЧ в зависимости от продолжительности воздействия

Продолжи-тельность воздействия Т,ч

ЕПДУ, В/м

НПДУ, А/м

ППЭПДУ, Вт/м2

0,03-3 МГц 3-30 МГц 30-300 МГц 0,03-3 МГц 30-50 МГц 300 МГц -
8,0 и более 50 30 10 5,0 0,30 0,25
7,5 52 31 10 5,0 0,31 0,27
7,0 53 32 11 5,3 0,32 0,29
6,5 55 33 11 5,5 0,33 0,31
6,0 58 34 12 5,8 0,34 0,33
5,5 60 36 12 6,0 0,36 0,36
5,0 63 37 13 6,3 0,38 0,40
4,5 67 39 13 6,7 0,40 0,44
4,0 71 42 14 7,1 0,42 0,50
3,5 76 45 15 7,6 0,45 0,57
3,0 82 48 16 8,2 0,49 0,67
2,5 89 52 18 8,9 0,54 0,70
2,0 100 59 20 10,0 0,60 1,00
1,5 115 68 23 11,5 0,69 1,33
1,0 141 84 28 14,2 0,85 2,00
0,5 200 118 40 20,0 1,20 4,00
0,25 283 168 57 28,3 1,70 8,00
0,20 - - - - - 10,00
0,125 400 236 80 40,0 2,40 -
0,08 и менее 500 296 80 50,0 3,00 -

При одновременном облучении от нескольких источников ЭМИ РЧ, для которых установлены одни и те же предельно допустимые уровни, должны соблюдаться следующие условия:

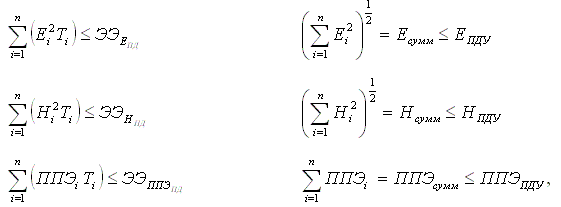

Условия соблюдения предельно допустимых уровней электромагнитного излучения при одновременном облучении от нескольких источников

где Еi - напряженность электрического поля, создаваемая источником ЭМИ под i -тым номером; Нi - напряженность магнитного поля, создаваемая источником ЭМИ под i-тым номером; ППЭi - плотность потока энергии, создаваемая источником ЭМИ под i-тым номером; Тi - время воздействия i-того источника; n - количество источников ЭМИ.

При одновременном облучении от нескольких источников ЭМИ РЧ, для которых установлены разные ПДУ, должны соблюдаться следующие условия:

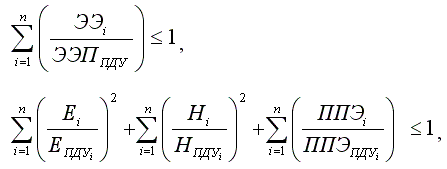

Условия соблюдения предельно допустимых уровней излучения при одновременном облучении от нескольких источников

где ЭЭi - энергетическая экспозиция i-того нормируемого диапазона; ЭЭППДУi - предельно допустимое значение энергетической экспозиции i-того нормируемого диапазона; ЕПДУi - предельно допустимое значение напряженности электрического поля i-того нормируемого диапазона; НПДУi - предельно допустимое значение напряженности магнитного поля i-того нормируемого диапазона; ППЭПДУi - предельно допустимое значение плотности потока энергии i-того нормируемого диапазона; n - количество нормируемых диапазонов.
