ПОЧЕМУ НА КОРПУСЕ КОМПЬЮТЕРА ВОЗНИКАЕТ НАПРЯЖЕНИЕ 110 Вольт

— У меня ноутбук бьется током, чувствую легкое покалывание. Не знаешь в чем дело?

Когда я в десятый раз услышал спор о причинах этого явления в кругу программистов с макбуками, стало понятно, что пора писать статью.

Иногда этот эффект проявляется как легкая вибрация при соприкосновении кожи и металлических частей ноутбука, иногда как покалывание.

Короткий ответ: корпус вашего компьютера находится под напряжением ~110V (половина от напряжения в сети), но из-за маленькой силы тока вас не ударяет слишком сильно.

Для инженеров-электриков это банальность: по тем же причинам в домах со старой проводкой может бить током стиральная машина, когда касаешься ванны, корпус стационарного компьютера и т.д. Эта тема многократно поднималась в интернете, но до сих пор большинство людей не знает о причинах этого явления. Ситуация осложняется тем, что конструкция блока питания в европейских макбуках не позволяет избавиться от этого явления!

Почему это происходит?

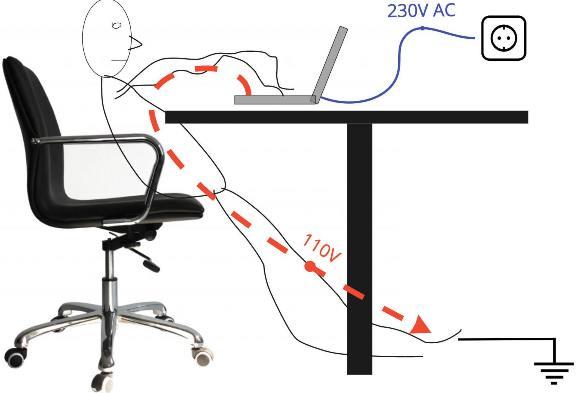

Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей, например радиатора батареи под столом и одновременно держит руки на металлической части компьютера. В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.

И это вполне нормальная ситуация. Дело в том, что в схеме блока питания компьютера есть фильтр помех, вход фильтра выполнен на двух конденсаторах, подсоединенных с одной стороны на каждый из проводов сети 220 вольт, а с другой их общая точка присоединена к корпусу. В результате получается делитель напряжения 220 вольт пополам. Отсюда появляется 110 вольт на корпусе.

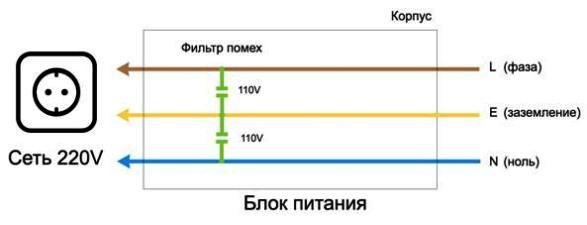

Упрощенная схема фильтра помех в блоке питания

Как видно, оба конденсатора подключены к защитному заземлению (желтый провод E), который в свою очередь подключен к корпусу устройства. Если блок питания подключен в розетку без заземления, то на корпусе появляется половинное напряжение от напряжения в сети. При этом ток в этой цепи протекает небольшой, но его вполне достаточно чтобы вызывать неприятные ощущения или небольшое искрение, если касаться его другим устройством с правильным заземлением. Так можно наблюдать маленькие искры при попытке соединить два устройства кабелем в случаях, когда одно из них подключено в розетку с заземлением, а другое без.

Блоки питания Apple

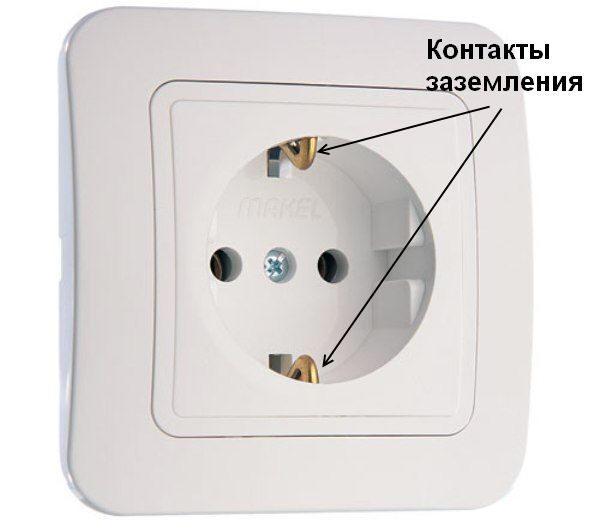

Как мы уже выяснили, напряжение на корпусе появляется только в случае подключения приборов в розетку без заземления. Таких розеток много в домах со старой проводкой, где заземление в розетках попросту отсутствует.

Однако даже в зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, макбуки почему-то продолжают биться током. Все дело в особенностях блоков питания Apple.

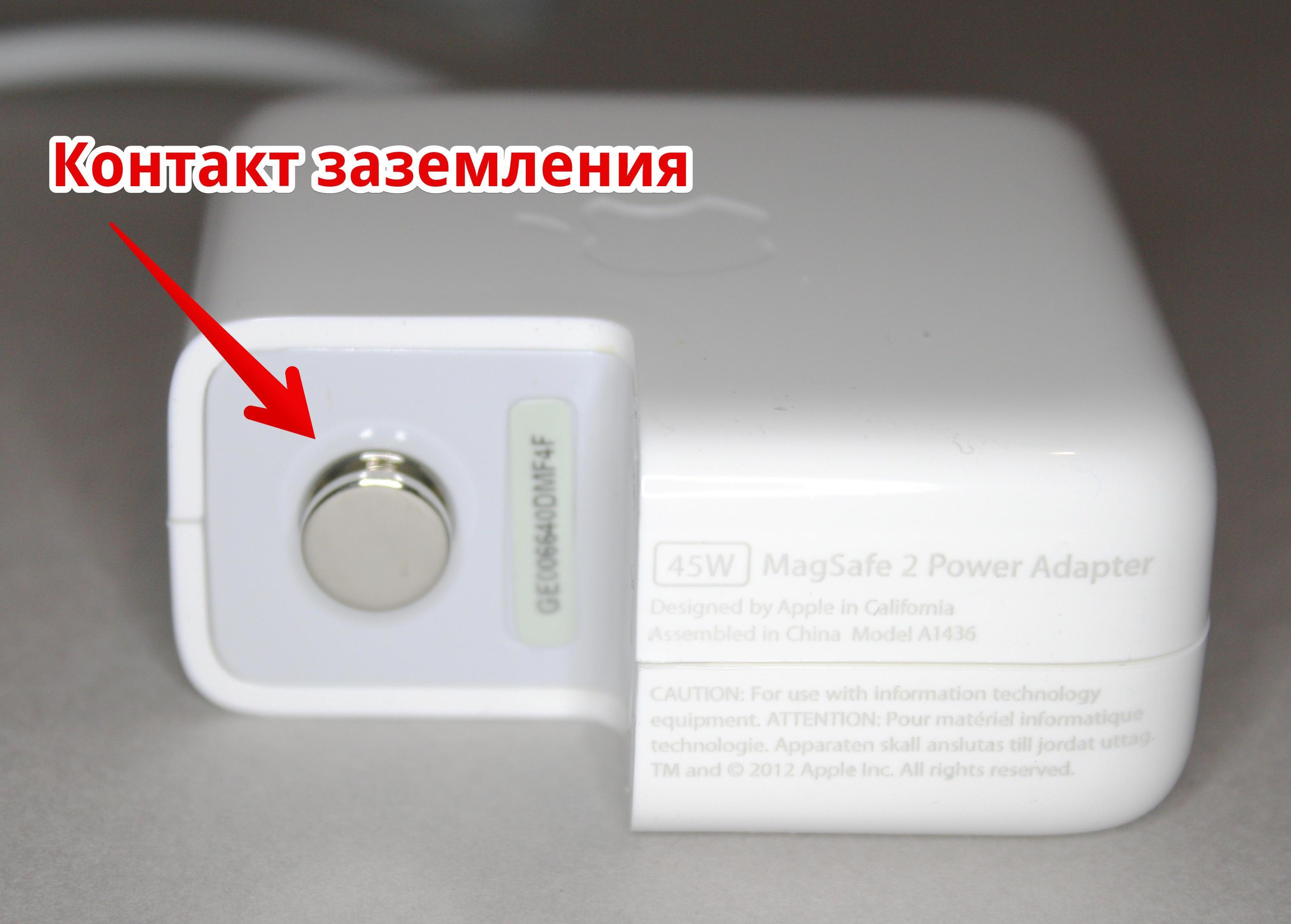

Контакт заземления на блоке питания от макбука. Этот контакт связан с корпусом ноутбука

Все блоки питания макбуков имеют съемные вилки для разных стран. Можно возить с собой в путешествия только маленький переходник и менять его при необходимости. В комплекте с макбуком всегда находится короткая вилка, которая вставляется сразу в корпус и длинная вилка на проводе. Так вот в европейских, американских и китайских коротких вилках отсутствует контакт заземления. Он есть только в британской вилке.

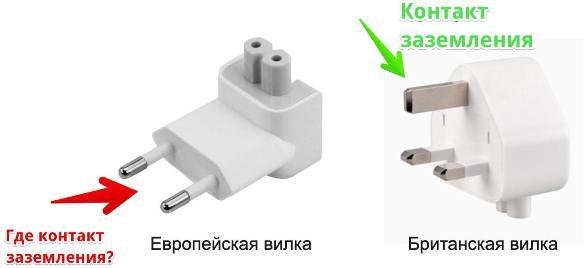

Короткая европейская вилка Apple не имеет контакта заземления

UPD: британская коротка вилка тоже не имеет контакт заземления внутри, хотя штекер заземления есть.

И только удлиненная вилка с кабелем имеет контакт заземления. Это можно проверить, заглянув в место крепления вилки-насадки к блоку питания, внутри должны быть контакты, зажимающие шайбу заземления. Если их нет, ноутбук гарантированно будет биться током. Такое часто встречается на китайских поддельных блоках питания, даже на удлиненной розетке с кабелем.

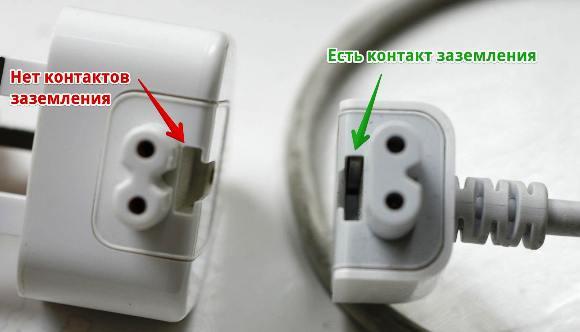

Контакт заземления внутри съемной вилки

Заключение

Несмотря на банальность этой проблемы, мне постоянно приходится слышать новые теории ее происхождения, даже среди IT-шников. Если поGoogleить, находятся десятки тем, где люди жалуются на макбук под напряжением. Эта же проблема справедлива и для айфонов, подключенных к зарядному устройству.

Если вас беспокоит эта проблема, необходимо выполнить следующие действия:

• Проверьте, что в вашей розетке присутствует заземление. Иногда удлинители могут не иметь контакта заземления, хотя в розетке в стене он есть.
• Используйте оригинальный блок питания макбука. Многие поддельные блоки питания не имеют контакта заземления
• Используйте удлиненную вилку с кабелем. Проверьте, что контакт земли на вилке, которую вы вставляете в розетку, соединен с корпусом ноутбука или телефона.
