СРЕДСТВА ВИБРАЦИОННОЙ ЗАЩИТЫ

БАЗОВЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

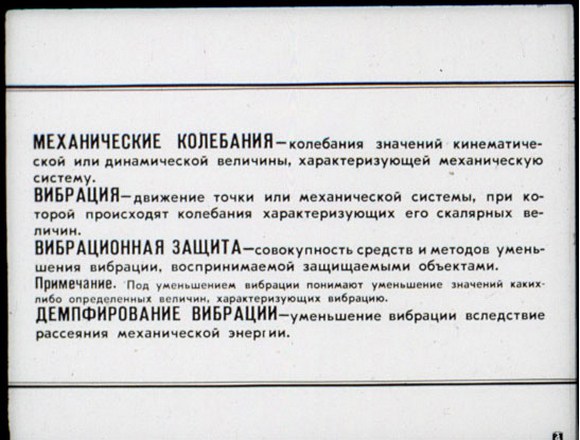

МЕХАНИЧЕСКИЕ КОЛЕБАНИЯ — колебания значений кинематической или динамической величины, характеризующей механическую систему.

ВИБРАЦИЯ — движение точки или механической системы, при которой происходят колебания характеризующих его скалярных величин.

ВИБРАЦИОННАЯ ЗАЩИТА — совокупность средств и методов уменьшения вибрации, воспринимаемой защищаемыми объектами.

Примечание. Под уменьшением вибрации понимают уменьшение значений каких либо определенных величин, характеризующих вибрацию.

ДЕМПФИРОВАНИЕ ВИБРАЦИИ — уменьшение вибрации вследствие рассеяния механической энергии.

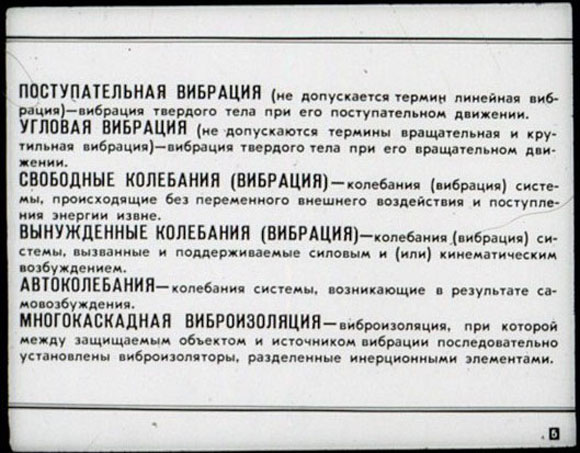

ПОСТУПАТЕЛЬНАЯ ВИБРАЦИЯ (не допускается термин линейная вибрация) —вибрация твердого тела при его поступательном движении.

УГЛОВАЯ ВИБРАЦИЯ (не допускаются термины вращательная и крутильная вибрация) — вибрация твердого тела при его вращательном движении.

СВОБОДНЫЕ КОЛЕБАНИЯ (ВИБРАЦИЯ) — колебание (вибрация) системы. происходящие без переменного внешнего воздействия и поступления энергии извне.

ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ (ВИБРАЦИЯ) — колебание (вибрация) системы. вызванные и поддерживаемые силовым и (или) кинематическим возбуждением.

АВТОКОЛЕБАНИЯ — колебания системы, возникающие в результате самовозбуждения.

МНОГОКАСКАДНАЯ ВИБРОИЗОЛЯЦИЯ — виброизоляция. при которой между защищаемым объектом и источником вибрации последовательно установлены виброизоляторы, разделенные инерционными элементами.

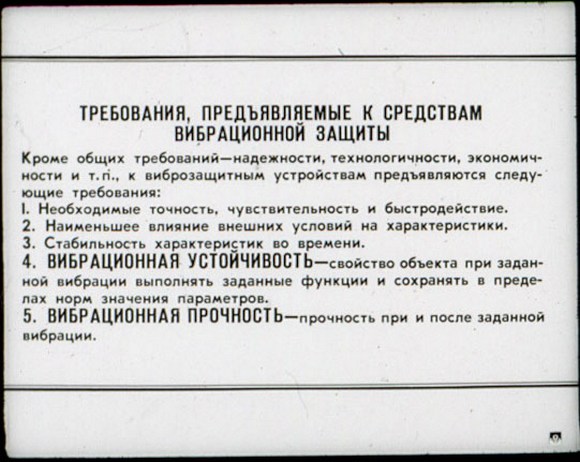

ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К СРЕДСТВАМ ВИБРАЦИОННОЙ ЗАЩИТЫ

Кроме общих требований — надежности, технологичности, экономичности и т.п., к виброзащитным устройствам предъявляются следующие требования:

1. Необходимые точность, чувствительность и быстродействие.

2. Наименьшее влияние внешних условий на характеристики.

3. Стабильность характеристик во времени.

4. ВИБРАЦИОННАЯ УСТОЙЧИВОСТЬ - свойство объекта при заданной вибрации выполнять заданные функции и сохранять в пределах норм значения параметров.

5. ВИБРАЦИОННАЯ ПРОЧНОСТЬ - прочность при и после заданной вибрации.

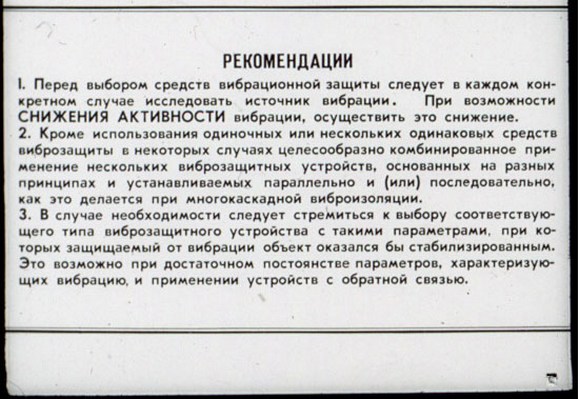

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ВИБРАЦИОННОЙ ЗАЩИТЫ

1. Перед выбором средств вибрационной защиты следует в каждом конкретном случае исследовать источник вибрации. При возможности СНИЖЕНИЯ АКТИВНОСТИ вибрации, осуществить это снижение.

2. Кроме использования одиночных или нескольких одинаковых средств виброзащиты в некоторых случаях целесообразно комбинированное применение нескольких виброзащитных устройств, основанных на разных принципах и устанавливаемых параллельно и (или) последовательно, как это делается при многокаскадной виброизоляции.

3. В случае необходимости следует стремиться к выбору соответствующего типа виброзащитного устройства с такими параметрами, при которых защищаемый от вибрации объект оказался бы стабилизированным. Это возможно при достаточном постоянстве параметров, характеризующих вибрацию, и применении устройств с обратной связью.

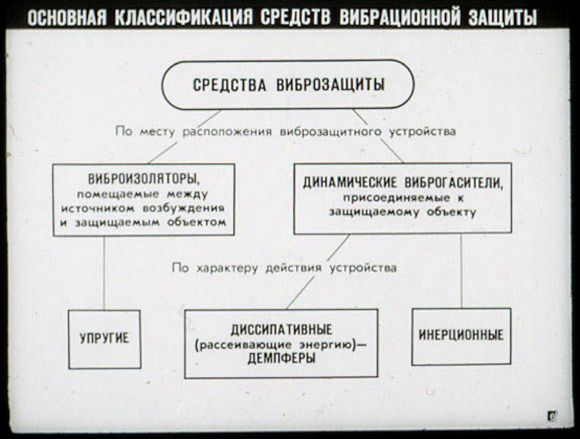

ОСНОВНАЯ КЛАССИФИКАЦИЯ СРЕДСТВ ВИБРАЦИОННОЙ ЗАЩИТЫ

СРЕДСТВА ВИБРОЗАЩИТЫ разделяются по месту расположения виброзащитного устройства:

1. ВИБРОИЗОЛЯТОРЫ, помещаемые между источником возбуждения и защищаемым объектом. К ним относят упругие виброизоляторы.

2. ДИНАМИЧЕСКИЕ ВИБРОГАСИТЕЛИ, присоединяемые к защищаемому объекту. Подразделяются по характеру действия устройства на:

• ДИССИПАТИВНЫЕ (рассеивающие энергию) — ДЕМПФЕРЫ;

• ИНЕРЦИОННЫЕ.

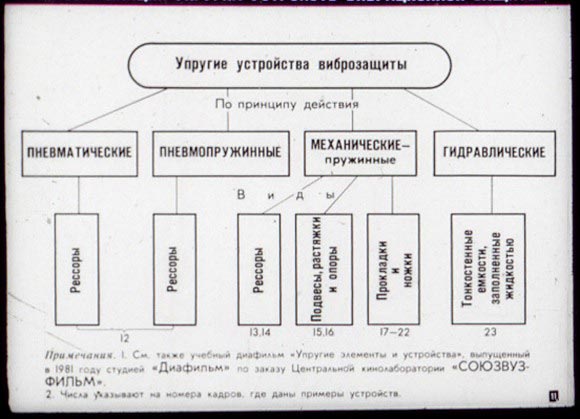

УПРУГИЕ УСТРОЙСТВА ВИБРОЗАЩИТЫ

УПРУГИЕ УСТРОЙСТВА ВИБРОЗАЩИТЫ разделяются по принципу действия:

1. Пневматические - рессоры.

2. Пневмопружинные - рессоры.

3. МЕХАНИЧЕСКИЕ - пружинные:

• Рессоры;

• Подвесы, растяжки и опоры;

• Прокладки и ножки.

4. ГИДРАВЛИЧЕСКИЕ - тонкостенные емкости заполненные жидкостью.
