МАЛОСИГНАЛЬНАЯ ДИНАМИЧЕСКАЯ МОДЕЛЬ БИПОЛЯРНОГО ТРАНЗИСТОРА
Для активного нормального режима малого сигнала широко используется простая модификация модели Эберса-Молла, которая может быть получена из основной модели при учете:
а) прямого смещения эмиттерного перехода Uбэ > 0;
б) большого отрицательного смещения на коллекторном переходе Uбк < 0;
в) малого изменения напряжений и токов относительного рабочей точки по постоянному току. Рассмотрим для этого случая уравнения Эберса-Молла:
![уравнения Эберса-Молла уравнения Эберса-Молла](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika75.png)
Выразим ток коллектора Iк через ток эмиттера
Iэ :
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika76.png)
Для малых приращений (режим малого сигнала):
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika77.png)

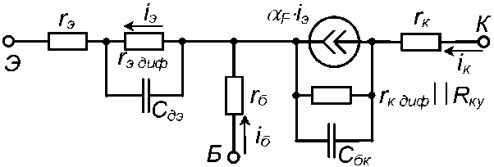

Таким образом, малосигнальная эквивалентная схема биполярного транзистора в нормальном активном режиме выглядит следующим образом (рис. 1.44).
![Малосигнальная эквивалентная схема биполярного транзистора в нормальном активном режиме Малосигнальная эквивалентная схема биполярного транзистора в нормальном активном режиме](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika78.png)
Рис. 1.44. Малосигнальная эквивалентная схема
биполярного транзистора в нормальном активном режиме
Отметим, что в большинстве режимов можно пренебречь rэ,
rк и Rкy (rэдиф >> rэ,
Rку >> rкдиф, rкдиф >>
rк), а диффузионная емкость эмиттерного перехода Сдэ учитывается частотно-зависимым коэффициентом передачи тока эмиттера
![Частотно-зависимый коэффициент передачи тока эмиттера Частотно-зависимый коэффициент передачи тока эмиттера](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika74.png)

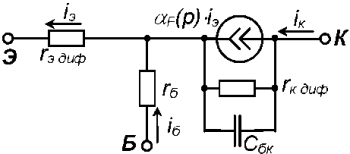

С учетом сказанного малосигнальная инерционная схема замещения биполярного
транзистора преобразуется к виду рис. 1.45.
![Малосигнальная инерционная схема замещения биполярного транзистора Малосигнальная инерционная схема замещения биполярного транзистора](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika73.png)
Рис. 1.45. Малосигнальная
инерционная схема замещения биполярного транзистора
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika79.png) ![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika80.png)

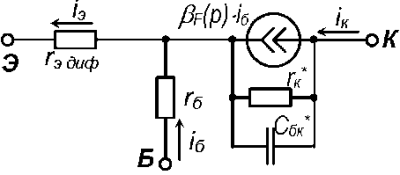

Учитывая, что ток эмиттера равен сумме коллекторного и базового токов, схему
рис. 1.45. можно преобразовать к виду рис. 1.46.
Рис. 1.46. Малосигнальная инерционная схема
замещения биполярного транзистора
Для этого необходимо использовать следующие тривиальные преобразования:
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika81.png) ![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika82.png)
или
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika83.png)
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika84.png)
где:
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika86.png)
![](konspektu_lekciy_risynki/shemotehnika/konspect_shemotehnika87.png)
|
