ПАССИВНЫЕ КОМПОНЕНТЫ и ИХ МОДЕЛИ Резистор Вольтамперная характеристика реального
резистора на постоянном токе не отличается от идеальной.
При создании высокочастотной модели необходимо учитывать особенности изготовления.
За счет наличия
индуктивности выводов и резистивного слоя сопротивление резисторов на высокой частоте становится комплексным, приобретает индуктивный характер:
XR = R +
jωL
С повышением частоты проявляются также емкостные свойства резистора - в основном емкость между его выводами.

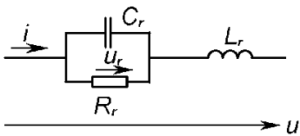

Рис.1. Эквивалентная схема резистора
R с сосредоточенными параметрами Таким образом эквивалентная схема с сосредоточенными параметрами имеет вид (Рис.1.).
В принципе, параметры резистора долины быть распределенными, однако их учет значительно усложняет анализ и применяется лишь при работе на
СВЧ и при расчете элементов в гибридном исполнении.
Приведенную эквивалентную схему можно описать системой 2-х дифференциальных уравнений:
Здесь Сr, Lr
- величины паразитных параметров, Ur
- напряжение на активной составляющей резистора.
В зависимости от соотношения параметров эквивалентная схема резистора может быть упрощена.
Для высокоомных резисторов, у которых
т.
е.
активное сопротивление значительно больше волнового, можно пренебречь его индуктивной составляющей.
При этом модель принимает вид (Рис.2.):
Рис.2. Упрощенная эквивалентная схема резистора
R с сосредоточенными параметрами без учета индуктивной составляющей
Полное сопротивление синусоидальному сигналу можно найти из расчета:
Здесь первое слагаемое — активная составляющая полного сопротивления, второе — реактивная составляющая.
При ω->0,
Zr->Rr, при
ω->∞ Zr->1/jωC,
Для
низкоомных
резисторов , можно пренебречь емкостной составляющей комплексного сопротивления.
При этом схема имеет вид приведенный на Рис.3
Рис.
3. Упрощенная эквивалентная схема резистора R с без учета емкостной составляющей комплексного сопротивления
Указанную особенность необходимо учитывать при проектировании схем, особенно в СВЧ диапазоне.
|
