ПРОВЕРКА ПОСТОЯНСТВА НАПРЯЖЕНИЯ ИСТОЧНИКА ПИТАНИЯ

Иногда напряжение нагруженного источника питания не остается постоянным, а изменяется скачками или медленно вокруг своего среднего значения.

Если постоянная составляющая или среднее значение этого изменяющегося напряжения значительно превышает скачки напряжения или, другими словами, если относительные изменения напряжения малы, то оценить их с помощью вольтметра, присоединенного к источнику питания, невозможно — прибор на них не реагирует.

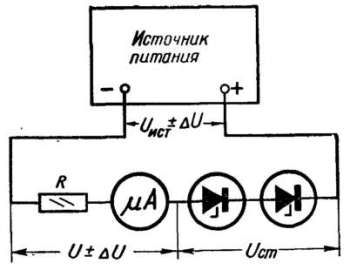

Схема включения опорных кремниевых диодов при проверке постоянства напряжения источника питания

Рис. 1.88. Схема включения опорных кремниевых диодов при проверке постоянства напряжения источника питания

Проверить в подобных случаях постоянство напряжения можно путем включения в измерительную цепь одного или нескольких опорных диодов (стабилитронов), как показано на рис. 1.88. При вводе последовательно с микроамперметром и резистором R двух опорных кремниевых диодов типа Д808 - Д818 изменяющееся напряжение Uист источника питания делится на две части: приблизительно постоянное, точнее мало изменяющееся напряжение стабилизации Uст и приложенное к микроамперметру и ограничительному резистору R изменяющееся напряжение.

Теперь о постоянстве Uист можно судить по отклонениям стрелки микроамперметра. Чем больше отклоняется она от своего среднего положения, тем сильнее колебания напряжения источника питания.

Для повышения чувствительности измерительной цепи необходимо подобрать диоды (по напряжениям стабилизации) так, чтобы суммарное напряжение (Uст) стабилизации было почти равно напряжению источника питания. В этом случае резистор R можно исключить из схемы и, прикладывая таким образом все приращение напряжения (DU) к одному микроамперметру, значительно увеличить отклонения его стрелки. Если сопротивления прибора и резистора R известны, то можно ориентировочно (с некоторым уменьшением) определить максимальное значение приращения напряжения DUмакс источника питания. Для этого необходимо умножить максимальное отклонение тока на сумму сопротивлений микроамперметра и резистора.

Диоды подобраны так, что резистор R оказывается излишним. Стрелка микроамперметра с током полного отклонения 100 мкА и внутренним сопротивлением 2210 Ом, устанавливающаяся при DU = 0 над отметкой «40» шкалы, отклоняется при изменении напряжения Uист до метки «85».
