ВЫВОД ВЫРАЖЕНИЯ ДЛЯ РАСЧЕТА ВЕЛИЧИНЫ K из выражения (40)

Для нахождения величины k рассмотрим упрощенную схему акустического аналога АС с ФИ, изображенного на рис. 50.

Обозначим полное акустическое сопротивление подвижной системы головки z₀, полное акустическое сопротивление разветвления «1» — z_p, входное акустическое сопротивление АС с ФИ — z_ф), входное акустическое сопротивление головки в закрытом оформлении — z_a.

Тогда суммарная объемная колебательная скорость АС с ФИ

,

а объемная колебательная скорость на поверхности головки

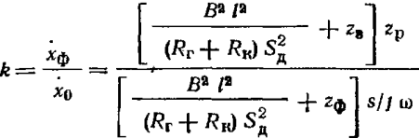

Отсюда

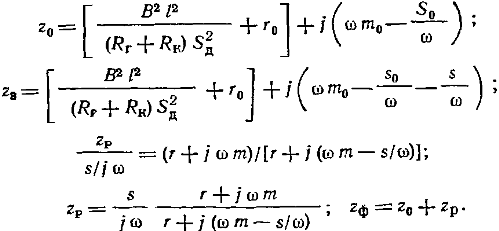

Напишем развернутые выражения для всех сопротивлений, входящих в (1):

Тогда

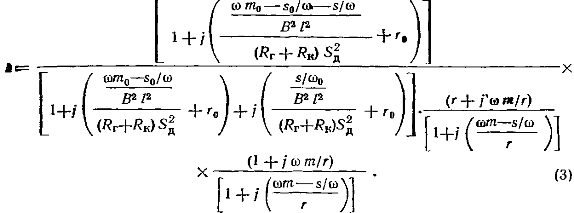

Проводим с (2) ряд несложных преобразований

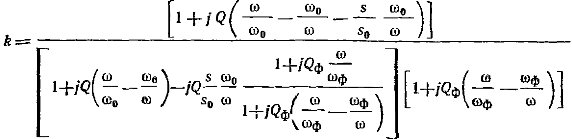

Учитывая, что Q_ф = ω_фm/r_ф, запишем (3) в виде

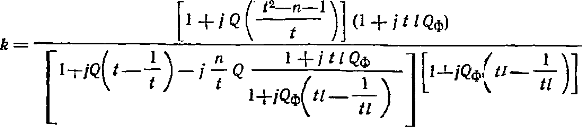

Для дальнейших упрощений введем обозначения: t = ω/ω₀; n = s/s₀; l = ω/ω_ф. Тогда

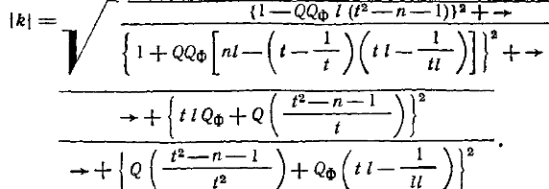

И окончательно

(4)

При настройке фазоинвертора на резонансную частоту головки выражение (4) упрощается и принимает вид
