В РОССИИ ВОЕННЫЕ ТЕСТИРУЮТ СВОЙ ИНТЕРНЕТ, ОПЕРАЦИОННЫЕ ОС, И ПОРТАТИВНЫЕ ГАДЖЕТЫ

В России военные тестируют свой интернет, операционные ОС, и портативные гаджеты"Военную паутину", объединившую соединения и воинские части от Калининграда до Нижнего Новгорода и от Североморска до Воронежа, опробовали в ходе учений войск связи Западного военного округа (ЗВО), сообщил начальник пресс-службы ЗВО полковник Андрей Бобрун.



"В настоящее время, помимо классических каналов связи, должностным лицам ЗВО доступны современные специализированные электронные коммуникационные сети, позволяющие осуществлять управление войсками в реальном масштабе времени, мгновенно передавать различные текстовые документы, а также фото- и видеофайлы неограниченного объема", — сказал он.

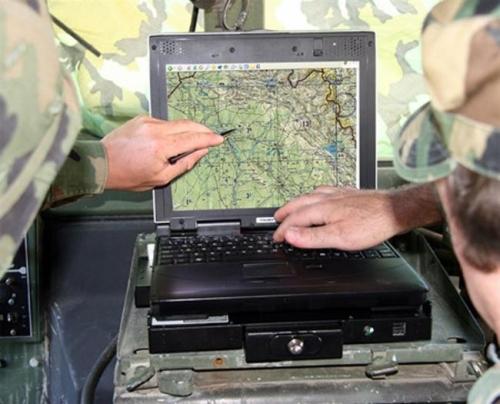

Военный ноутбук

Кроме того, военный Интернет позволяет проводить видеосвязь командиров и начальников, находящихся в любой точке ЗВО, например сеансы видеосвязи с экипажами кораблей, выполняющих задачи в Мировом океане, пояснил А. Бобрун. "Военная паутина" имеет высокую степень защиты от внешнего воздействия и позволяет проводить обмен информацией с гарантированной степенью ее защиты.

Как одну из особенностей процесса обновления и совершенствования оснащения войск современной техникой Малюков отметил, что через каждые 7 лет существующие средства и системы связи будут модернизироваться.

Военная паутина имеет высокую степень защиты от внешнего воздействия и позволяет проводить обмен информацией с гарантированной степенью ее защиты

Еще одной особенностей совершенствования армейских систем связи является то, что постепенно в Минобороны переходят от аренды линий связи в Ростелекоме на создание и строительство специализированных линий связи с повышенной стойкостью к несанкционированному доступу.



Как одну из причин необходимости реализации этого направления, Малюков отметил то, что отечественные операторы связи имеют тесные связи с зарубежными, что создает предпосылки для нарушения режима секретности, конфиденциальности и повышения вероятности утечки информации. Агрессия США в Югославии и на ближнем востоке показали как интернет может отключаться по приказу силовых ведомств этой страны. В связи с этим весной этого года российские ведомства и силовые структуры имитировали отключение сети интернет и покрыли собственной тропосферной связью площадь, равную 57 Эстониям.

В ходе учений военными связистами округа создана автономная многоуровневая сеть узлов и постов связи, которая связала всеми видами открытой и закрытой связи соединения и воинские части сухопутной составляющей

"В ходе учений военными связистами округа создана автономная многоуровневая сеть узлов и постов связи, которая связала всеми видами открытой и закрытой связи соединения и воинские части сухопутной составляющей ЗВО, Балтийского и Северного флотов, а также авиационного командования. Для решения поставленных задач связистами округа только тропосферных линий связи было организовано на расстояния более 1,5 тысячи километров", – сказал Бобрун.



Учения проходят на территории Северо-Западного, Центрального и Приволжского федеральных округов. В ходе маневров в режиме онлайн в едином информационном поле было организовано взаимодействие соединений и воинских частей, "расположенных во всех уголках ЗВО, от удаленных островов Балтийского моря до нижегородских лесов и от побережья Баренцева моря до Воронежа", сообщил Бобрун.

Новые подходы к организации систем связи, разработанных с использованием IT-технологий, "предусматривают организацию устойчивой и непрерывной работы сетей управления даже в условиях непрерывных помех и возможного применения противником оружия массового поражения", подчеркнули в пресс-службе ЗВО. В условиях внешнего противодействия и отключения обычных конечных пользователей интернета(в том числе и военных структур) в России разработан мобильный IT-пункт управления системы "Акация-М(МЭ)", производства концерна "Системпром".

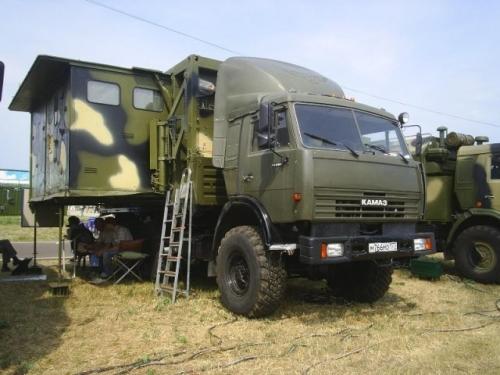

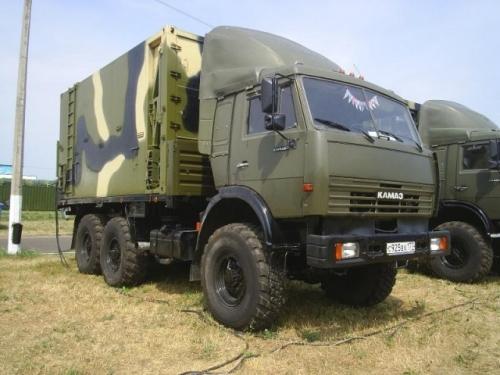

В России разработан мобильный IT-пункт управления системы Акация-М(МЭ), производства концерна Системпром

Внешний вид его ничем не примечателен, Камаз с будкой. Но в условиях необходимости этот мобильный пункт трансформируется в оконечный пункт распределения информации, изменяясь по форме и назначению.

В России разработан мобильный IT-пункт управления системы Акация-М(МЭ), производства концерна Системпром

Данный комплекс находится на вооружении 20 ОК(А) Западного военного округа и 2 ОК(А) Центрального военного округа, и других приграничных областей РФ. Внутри комплекса находится модуль группы командования.

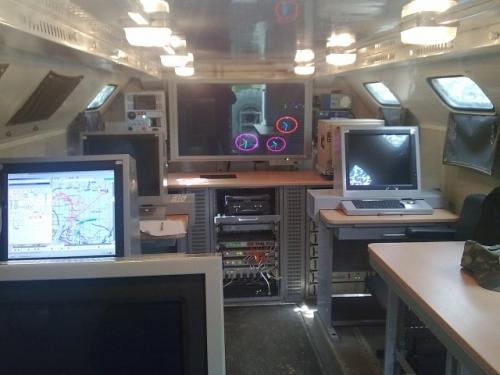

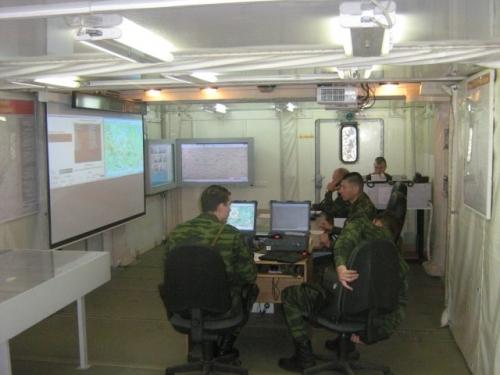

В России разработан мобильный IT-пункт управления системы Акация-М(МЭ), производства концерна Системпром; Фото этого модуля с унифицированными рабочими местами начальников и офицеров родов войск и служб

Фото этого модуля с унифицированными рабочими местами начальников и офицеров родов войск и служб:

В России разработан мобильный IT-пункт управления системы Акация-М(МЭ) Фото этого модуля с унифицированными рабочими местами начальников и офицеров родов войск и служб, производства концерна Системпром

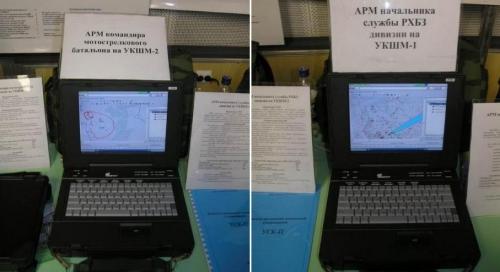

далее информация поступает к конечным пользователям, в данном случае военным оконечным получателям информации, на персональные терминалы или компьютеры. Например на ноутбуки серии Багет (УКШМ по российским гостам)

Ноутбуки серии Багет (УКШМ по российским гостам)

В основе ЭВМ "Багет-PC6" с процессором R7000-200 МГц

В основе ЭВМ Багет-PC6 с процессором R7000-200 МГц

(как импортные так и отечественные аналоги), 256 Мбайт ОЗУ, 8 Мбайт ПЗУ и накопителем на 2048 Мбайт. Используется собственная ОС МСВС 3.0, СУБД "Линтер-ВС" 6.0, КП "Мобильный офис" (текстовый редактор, табличный редактор, проектор). Если пользователь находится в "полях", то в России разработан ряд переносных (планшетные компьютеры) терминалы, например от производителя ОАО "МКБ „Компас“.

Планшетные компьютеры - терминалы от производителя ОАО МКБ „Компас“

На фото командирский планшетник предназначен для решения задач управления и ориентирования в тактическом звене младшего командного состава. По данным производителя (http://mkb-kompas.ru/) он имеет встроенный СРНС ГЛОНАСС/GPS приемник, интегрированный модуль связи сети широкополосного доступа, интерфейсы: RS-232, RS-485, Ethernet и USB, цветной сенсорный дисплей с диагональю 10", слот для SD карты. Для жёстких условий эксплуатации предлагается такой планшет.

Для жёстких условий эксплуатации предлагается такой планшет

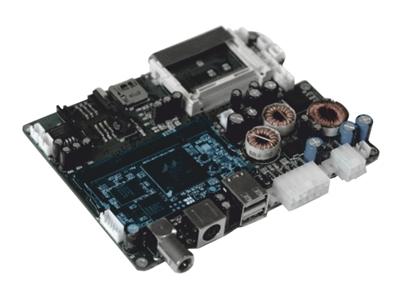

Он имеет те же характеристики что и планшет выше, только в защищённом корпусе. Основой специализированных планшетников является материнская плата(и её модификации) MKB COMPAS OP-8-001 собственной разработки:

Основой специализированных планшетников является материнская плата MKB COMPAS OP-8-001

MKB COMPAS OP-8-001 плата имеет в своём распоряжении:

Платы MKB COMPAS OP-8-001:

USB 1.2 Host Controller с хабом на 2 порта, позволяющим подключить два любых USB устройства, таких как мышь, клавиатура, видеокамера и т.д.;

Работа под управлением операционной системы Windows CE 5.0, Windows CE 6.0;

COM порт стандарта RS232 с выводом на разъём PS/2 Mini Din 6 Pin и выводом питания 3.3В и 5В, работающий во всём диапазоне стандартных скоростей, предназначен для подключения внешнего GPS или ГЛОНАСС/GPS модуля. может быть использован для работы с любым другим устройством с интерфейсом RS232;

Внешние интерфейсы: CF, MicroSD;

1.Аналогово-цифровой преобразователь;

2. Восемь оптоизолированных каналов дискретного ввода/вывода, позволяют подключить различные внешние датчики;

3. Вывод на ЖК дисплей с поддержкой аналоговой сенсорной панели;

4. Звуковой кодек, обеспечивающий высококачественную запись/воспроизведение стереозвука;

5. Поддержка полноэкранного видео большинства форматов;

6. Соответствуют требованиям ЭМС (ГОСТ 28751-90) IV жёсткости, класс А;

7. Питание от одного нестабилизированного источника в широком диапазоне от 5 до 24 В. Соответствует требованиям ЭМС (ГОСТ 28751-90) IV жёсткости, класс А;

8. Предельная отрицательная температура хранения — 40°C, предельная положительная температура хранения + 85 °C;

9. Предельная отрицательная температура эксплуатации — 20°C, предельная положительная температура хранения + 75 °C.

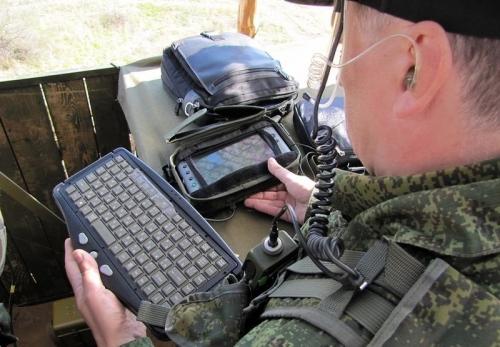

10. Используются планшеты и других производителей, например мобильный компьютер "Стрелец" от ОАО "Радиоавионика":

Мобильный компьютер Стрелец от ОАО Радиоавионика

Весной его опробовали в 5-й отдельной мотострелковой бригаде подмосковья. Этот мобильный компьютер, к которому можно подключать любые необходимые устройства. Компьютеры могут объединяться в сеть, и командир подразделения на экране своего монитора может следить за перемещениями подчиненных и принимать от них информацию, в том числе о противнике. Бойцу требуется нажать всего несколько кнопок, чтобы передать свои координаты, а также координаты и тип целей противника. Командир может накладывать эти данные как на электронную карту местности, так и на фотографию местности, полученную со спутника в режиме реального времени. В первую очередь такими комплектами будут оснащаться подразделения войсковой разведки России. Операционная система военных компьютеров выбрана ОС МСВС 3.0. и её модификации.

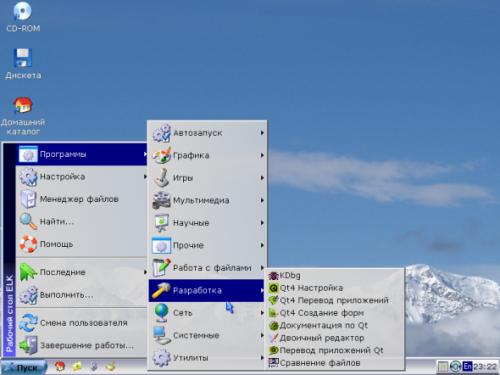

Для простого пользователя можно отметить, что это надёжная и простая ОС, прекрасно зарекомендовавшая себя в российских учреждениях

Для простого пользователя можно отметить, что это надёжная и простая ОС, прекрасно зарекомендовавшая себя в российских учреждениях. Она внешне похожа на обычный Windows, зато имеет поддержку многопроцессорных конфигураций (SMP)… Ставится она практически на любой компьютер: SPARC (отечественные компьютеры серии "Эльбрус"),

MIPS (отечественные компьютеры "Багет" мы говорили о них выше), ну и, конечно, самый распространённый Intel.

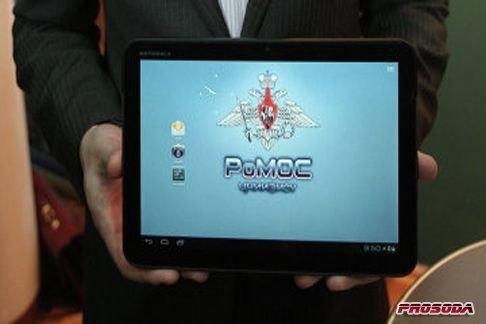

Для портативных военных гаджетов (КПК/планшеты) будет использоваться облегчённая отечественная ОС "РоМОС".

Для портативных военных гаджетов (КПК/планшеты) будет использоваться облегчённая отечественная ОС РоМОС

ОС "РоМОС" "обладает всеми функциональными возможностями ОС Android", но "не содержит негласных функций отправки личных данных пользователей в штаб-квартиру компании Google". Владельцам устройства будет закрыт доступ в Google Play — магазин приложений для платформы Android. Создатели планшета планируют открыть альтернативный магазин, из которого можно будет загружать программы. Планшеты на ОС "РоМОС" будут собираться в России, за сборку будет отвечать Центральный научно-исследовательский институт экономики, информатики и систем управления (ФГУП "ЦНИИ ЭИСУ") при Министерстве обороны РФ.

Предусмотрено две модификации аппарата "РоМОС" — для штатских лиц и для военных. В последнем случае в устройстве будет предусмотрена защита от воды и механических повреждений. Планшет в минимальной комплектации смогут купить и люди, не связанные с Минобороны. В этом случае цена составит 15 тысяч рублей. Известно, что планшет оснащен 10-дюймовым экраном и поддерживает ГЛОНАСС и GPS. Будут выпущены модели как с возможностью подключения к сотовым сетям, так и без нее. Другие характеристики устройства на ОС "РоМОС" пока неизвестны.

Так вот всем этим добром будут пользоваться (в случае ЧП/войны/иных обстоятельств) через разработанные и опробованные вычислительные станции типа "Акация-М (МЭ)". При необходимости данные станции ретрансляции приёма широкополосного доступа сети развёртываются за пол часа, что показали многие учения в 2012 году. При этом, помимо отечественных компьютеров и их производных(телефоны, навигаторы, планшеты, кпк, пк) в сеть могут подключаться ПЭВМ (персональные компьютеры) любых зарубежных производителей. Да бы не быть голословным, рассмотрим подробнее комплекс "Акация-М(МЭ)"

Комплекс Акация-М(МЭ)

Мониторы, которые стоят на столах своих "мозгов" не имеют. Они подключены к выносным автоматизированным рабочим местам, выполненным на базе переносных защищенных ПЭВМ/ноутбуков (лежат на стеллажах под дальним столом. Компьютеры, используемые в комплексе в качестве "начинки" являются произведением корейского производителя защищённых ПК/КПК Getac:

Портативные радиостанция "Азарт-П1", собранная из комплектующих российского производства, способна обеспечивать криптозащищённую передачу голосовой информации и данных в широком диапазоне частот

Так что мнение о том, что в российском интернете планируется использование только отечественных разработчиков, не совсем верное. На учениях, по словам полковника Бобруна, проводятся видеоконференции, в ходе которых "абоненты могут не только слышать друг друга, но также видеть, вести электронный документооборот и обмениваться графическими и видеоматериалами большого объема". К настоящему времени в войсках на двух учениях уже прошли апробацию закрытые полевые сети управления, в том числе и оперативно-тактическим ракетным комплексом "Искандер". Для сравнения, объем передаваемой информации, необходимой для управления "Искандерами", сравним с объемом информации, циркулирующей в сетях связи среднего российского города, который составляет в пределах 150 МГб. На учениях Южного военного округа (ЮВО) "Южный Кавказ-2012" эти каналы опробованы и подтверждены. Особо стоит отметить, что в России запущены в производство Портативные радиостанция "Азарт-П1", собранная из комплектующих российского производства, способна обеспечивать криптозащищённую передачу голосовой информации и данных в широком диапазоне частот. Программное обеспечение радиостанции поддерживает все существующие и перспективные стандарты связи, а также работает с изменяющимися в режиме реального времени радиопротоколами. Комплекс связи с цифровой портативной радиостанцией, разработанный на "Ангстреме", предназначен прежде всего для спецприменений. Радиостанция работает в широком спектре диапазонов и способна обеспечивать связь между всеми существующими видами телекоммуникационных технологий — спутник, сотовая связь, интернет, FM-радио или цифровое ТВ и т.д. Она одна заменить весь существующий парк радиостанций, при этом конфигурация нужных диапазонов частот и видов связи производится программно. Кроме того, устройство отличается высокой устойчивостью к радиоэлектронному подавлению. По некоторым параметрам эта радиостанция превосходит все существующие мировые аналоги, как подчеркнул Алексей Таболкин — есть основания считать, что эта зеленоградская разработка серьезно опередила мировой уровень средств связи для специального назначения и является уникальной.

Рогозин и Сердюков

Ядром радиостанции является отечественный процессор с тактовой частотой до 1 ГГц, спроектированный "Ангстремом" совместно с зеленоградской компанией "Элвис" в соответствии с топологическими нормами 65нм.

Все элементы широкополосного отечественного интернета, персональных носимых и стационарных устройств, операционных систем уже опробованы в ходе российских учений 2012 года. Работоспособность созданной системы будет и дальше проверяться и модернизироваться/проверяется в ходе учений подразделений радиоэлектронной борьбы. Военнослужащие этих подразделений проводят учебные атаки, ставят помехи в радиосетях управления, а разведывательная авиация проверяет надежность маскировки районов развертывания узлов и линий связи, пунктов управления, рассказал представитель ЗВО. Заместитель начальника Генерального штаба ВС РФ, генерал-майор Вадим Малюков высоко оценивает работоспособность как самой сети, так и конечных устройств пользователей в целом. По его словам в настоящее время создан новый информационный центр, работа которого основана на новых современных средствах связи. Он подчеркнул, что к 2020 г. Минобороны РФ по использованию современных информационных технологий сравнится с частным сектором Российской федерации.

Источник: По сообщениям корреспондентов газеты "Военно-промышленный курьер", информагентств АРМС-ТАСС, Интерфакс-АВН, zelenograd.ru…
