Лабораторная работа № 3

ИССЛЕДОВАНИЕ ХАРАКТЕРИСТИК УСИЛИТЕЛЬНЫХ КАСКАДОВ НА ОПЕРАЦИОННОМ УСИЛИТЕЛЕ

1. Цель работы

Изучение характеристик и параметров интегрального операционного усилителя и исследование работы усилительных схем на его основе.

Основные сведения

Свое название операционные усилители (ОУ) получили из-за того, что пер­воначально применялись для выполнения математических операций сложения, вычитания, умножения и деления. Интегральные ОУ унаследовали прежнее название от своих предшественников и очень широко распространены в аналоговой схемотехнике. Подробнее Читать >>>

2. Методика исследования схем

В работе снимаются две основные характеристики операционного усилителя: передаточная характеристика и АЧХ. Исследуются практические схемы на основе операционного усилителя: инвертирующий (Рис. 1) и неинвертирующий усилители (Рис. 2), сумматор (Рис. 3) и генератор прямоугольных импульсов - симметричный мультивибратор (Рис. 4). Работа схемы исследуется методом моделирования в среде программы Orcad 9.2.

Инвертирующий усилитель на операционном усилителе (ОУ)    Сумматор на операционном усилителе (ОУ)

Рис. 1. Инвертирующий усилитель на ОУ

 Рис. 3. Сумматор на ОУ

Неинвертирующий усилитель на операционном усилителе (ОУ)     Мультивибратор на операционном усилителе (ОУ)

Рис. 2. Неинвертирующий усилитель на ОУ

 Рис. 4. Мультивибратор на ОУ

3. Подготовка к работе

- Изучить рекомендуемую литературу [1] и описание данной лабораторной работы.

- Для инвертирующего (Рис. 1) и неинвертирующего усилителя (Рис. 2) рассчитать коэффициент усиления напряжения Ки при указанных параметрах сопротивлений резисторов R1 и R2 (табл. 1).

Таблица 1.

Рисунок 6 Рисунок 7 Рисунок 8 Рисунок 9
R1,кОм R2,кОм R1,кОм R2,кОм R1,кОм R2,кОм R3,кОм U1,В U2,В R1,кОм R2,кОм R3,кОм C1,нФ
1 10 51 51 10 51 20 51 1,2 -1,5 10 20 50 6
2 20 100 100 20 100 51 100 0,8 1,5 20 40 10 30
3 30 130 130 30 100 51 130 1,0 1,4 30 50 15 25
4 33 150 150 33 120 100 150 2,0 1,0 30 70 15 20
5 43 180 180 43 150 150 180 1,5 1,2 40 80 20 15
6 51 200 200 51 180 150 200 1,5 0,8 50 100 10 30
7 10 56 56 10 43 27 56 1,4 1,0 10 20 50 6
8 20 91 91 20 75 82 91 1,0 2,0 20 40 10 30
9 30 120 120 30 100 91 120 1,2 1,5 30 60 20 15
10 33 130 130 33 120 100 130 0,8 1,4 30 75 30 10

4. Рабочее задание.

1. Собрать схему для снятия амплитудной и амплитудно-частотной характеристик (Рис. 5).

2. Снять амплитудную характеристику операционного усилителя - зависимость Uвых/Uвх - Для активного участка характеристики определить коэффициент усиления дифференциального напряжения Кид. Также определить напряжение смещения Uсм и допустимые изменения выходного напряжения U+вых макс и U-вых мин.

Кид

Uсм

U+вых макс

U-вых мин

3. Снять амплитудно-частотную характеристику операционного усилителя Кид(f). По характеристике определить коэффициент усиления дифференциального напряжения для постоянного тока Кид(f=0), граничную частоту fв и частоту единичного усиления (предельную частоту) f1.

Кид

fв,Гц

fв,МГц

4. Собрать схему инвертирующего усилителя (Рис. 6) с параметрами, заданными в табл. 1. На вход подать синусоидальный сигнал с амплитудой 100 мВ и частотой 1 кГц и определить коэффициент усиления инвертирующего усилителя.

Расчет

Эксперимент

Кид

5. Собрать схему неинвертирующего усилителя (Рис. 7) с параметрами, задан­ными в табл. 1. На вход подать синусоидальный сигнал с амплитудой 100 мВ и частотой 1 кГц и определить коэффициент усиления инвертирующего усилителя.

Расчет

Эксперимент

Ки

6. Собрать схему сумматора (Рис. 8). Параметры сумматора заданны в таблице 1. На входы подать постоянное напряжение (см. таблицу 1). Определить напряжение на выходе усилителя.

Расчет

Эксперимент

Uвых, В

7. Собрать мультивибратор (Рис. 9) с параметрами элементов, указанными в табл. 1. Запустить схему и определить период следования прямоугольных импульсов.

Расчет

Эксперимент

T, мкс

5. Приложение

1. Коэффициент усиления инвертирующего усилителя равен Ки = -R2/R1.

2. Коэффициент усиления неинвертирующего усилителя равен Ки = 1+(R2/R1).

3. Напряжение на выходе суммирующего усилителя можно определить так:

Uвых = - [(R/R1)U1 + (R/R2)U2]

4. Период следования импульсов в мультивибраторе можно рассчитать по следующей формуле:

T = 2RC ln [(1+(R2/R1+R2) / (1-(R2/R1+R2)]

5. Для снятия передаточной характеристики операционного усилителя необходимо собрать схему, показанную на Рис. 5. Компоненты для этой схемы можно найти в библиотеке моделей: источник входного сигнала V1 - VSIN, источники питания V2 и V3 - VDC, операционный усилитель - uА741, резистор - R, земля -AGND или EGND.

Установить следующие параметры для элементов схемы:

- Напряжение источников питания V2 и V3: DC = 12v;

- Параметры источника V1: DC = 0V, АС = 1V; VOFF = 0; VAMPL = 100mV; Freq = 1k;

- Сопротивление нагрузки R1: Value = 1k. Запомнить схему под любым именем.

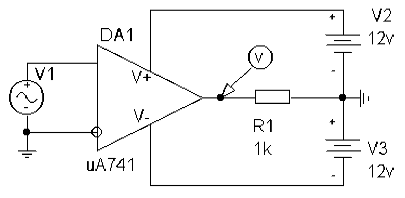

Принципиальная схема подключения операционного усилителя для снятия амплитудной характеристики (АХ) и амплитудно-частотной характеристики (АЧХ)

Рис. 5. Принципиальная схема подключения операционного усилителя для снятия АХ и АЧХ.

Для снятия передаточной характеристики операционного усилителя необходимо:

- Установить режим расчета передаточной характеристики (Analysis - Setup - DC Sweep...) с параметрами анализа: Name = V1; StartValue = -500uV; EndValue = 500uV; Increment = 1uV).

- Установить маркер контроля напряжения на выходе ОУ.

- Запустить схему на расчет (F11 или пиктограмма ).

- Получить передаточную характеристику и по ней определить следующие параметры:

U+вых макс - максимальное положительное выходное напряжение;

U-вых мин - минимальное отрицательное выходное напряжение;

К - коэффициент усиления Кdb= 20 Lg(Uвых/Uвх).

Для определения коэффициента усиления К установить два маркера на наклонном участке характеристики и разделить разность показаний по оси ординат на разность показаний по оси абсцисс. Коэффициент усиле­ния определить в относительных единицах и в децибелах: K(дб) = 20lgK; Результаты измерений занести в таблицу. Передаточную характеристику Распечатать.

6. Для исследования амплитудно-частотной характеристики (АЧХ) операционного усилителя с разомкнутой петлей обратной связи необходимо:

- Отключить (Analysis - Setup) режим DC Sweep и установить режим расчета частотных характеристик AC Sweep с параметрами: Decade; Pts/Decade = 101; Start Freq = 0.1; EndFreq = 100MEG.

- Отключить маркер контроля напряжения и подключить на выход ОУ специальный маркер для измерения напряжения в децибелах VdB.

- Запустить схему на расчет (F11 или пиктограмма ) и получить амплитудно-частотную характеристику. Распечатать ее и по ней определить:

■ коэффициент усиления К на частоте 1КГц. Сравнить с коэффициентом усиления, полученным в п. 2.

■ граничную частоту fв на уровне -ЗдБ от максимального коэффициента усиления.

■ частоту единичного усиления f1 как частоту, где К=1 (или К=0дБ). Экспериментально определяется как точка пересечения графика с осью абсцисс.

7. Для исследования схемы инвертирующего усилителя необходимо собрать схему усилителя согласно Рис. 6.

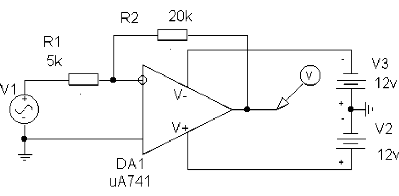

Рабочая схема инвертирующего усилителя на ОУ

Рис. 6. Рабочая схема инвертирующего усилителя на ОУ

Для этого:

- в схеме (Рис. 5) отключить и сдвинуть влево источник входного сигнала V1;

- Выделить оставшуюся часть схемы целым блоком, щелкнув левой кнопкой мыши в верхнем левом углу над схемой и, не отпуская ее, растянуть окошко. Затем отпустить кнопку мыши;

- Зеркально отразить схему, нажав Ctrl+F, и два раза ее повернуть (Ctrl+R);

- Подключить остальные элементы схемы.

- Отключить маркер Vdb и подключить маркер V на вход и на выход схемы. Отключить режим анализа по переменному току и включить анализ переходного процесса Transient с параметрами: Print Step = 10us; Final Time = 2ms; Step Ceiling = 10us.

- Запустить схему на расчет (F11 или пиктограмма ),распечатать полученные графики и определить коэффициент усиления.

8. Для исследования схемы неинвертирующего усилителя необходимо:

- собрать схему, показанную на Рис. 7, воспользовавшись схемой Рис. 5.

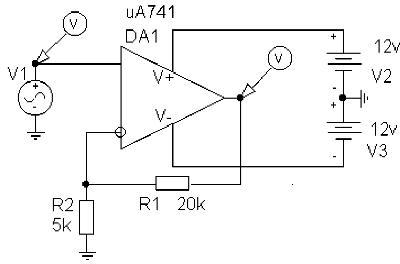

Рабочая схема неинвертирующего усилителя на ОУ

Рис. 7. Рабочая схема неинвертирующего усилителя на ОУ

На вход и выход схемы подключить маркеры контроля напряжения.

- Включить анализ переходного процесса Transient с параметрами, что и в предыдущем случае: Print Step = 10us; Final Time = 2ms; Step Ceiling = 10us.

- Запустить схему на расчет (F11 или пиктограмма ) и распечатать полученные графики. По ним определить коэффициент усиления.

9. Для исследования работы суммирующего усилителя необходимо используя схему инвертирующего усилителя (Рис. 6) собрать схему сумматора (Рис. 8).

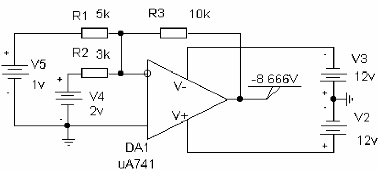

Рабочая схема неинвертирующего усилителя на ОУ

Рис. 8. Рабочая схема суммирующего усилителя на ОУ

Затем:

- Установить параметры элементов схемы в соответствии с таблицей 1 и запомнить схему.

- В библиотеке элементов выбрать элемент VIEWPOINT (вольтметр постоянного тока) и подключить к выходу схемы.

- Отключить в Setup все режимы, кроме Bias Point Detail.

- Запустить схему на расчет (F11 или пиктограмма ) и записать показания вольтметра.

10. Для исследования работы мультивибратора необходимо используя схему на Рис. 5 собрать схему изображенную на Рис. 9.

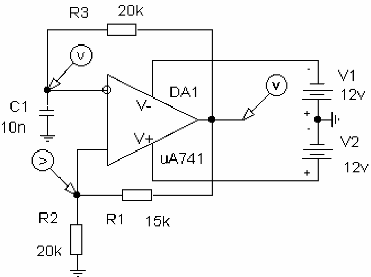

Схема мультивибратора на операционном усилителе

Рис. 9. Схема мультивибратора на ОУ

После чего:

- Установить параметры элементов схемы по табл. 1.

- Маркер контроля напряжения подключить к выходу схемы, а так же к инвертирующему и неинвертирующему входу ОУ;

- Установить режим анализа переходного процесса Transient при включении источников питания (Skip initial transient solution) с параметрами: Print Step=20ns; Final Time=4ms; Step Ceiling=1us;

- Запустить схему на расчет (F11 или пиктограмма ). Определить период следования импульсов. Распечатать полученные графики на интервале двух периодов.

Литература

1. В.Д. Разевиг. Система проектирования OrCAd 9.2. - М.: Издательство СОЛОН, 2001. -519с.

2. Электротехника и электроника. Учебник для вузов. - В 3-х кн. Кн. 3. Электрические измерения и основы электроники/ Г.П. Гаев, В.Г. Герасимов, О.М. Князьков и др.; Под ред. проф. В.Г. Герасимова. – М.: Энергоатомиздат, 1998. (УДК 621.3; Э45).3.

3. Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника (Полный курс): Учебник для вузов /Под ред. О.П. Глудкина. – М.: Горячая линия – Телеком, 2000. – 768с.: ил. (О-60 УДК 621.396.6)

4. Степаненко И.П. Основы микроэлектроники. - М.: Сов. радио. 1980. - 424с.
