МАГНИТНЫЕ ГОЛОВКИ

Они являются тороидальными катушками индуктивности, магнитопровод которых имеет зазор (рис. 4.11).

По назначению делятся на: звуковые (аудио), видео, цифровые и специальные.

Устройство магнитной головки

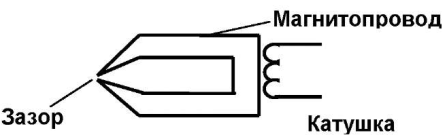

Рис. 4.11. Устройство магнитной головки

По выполняемой функции в электронной аппаратуре различают головки: записывающие, воспроизводящие (считывающие), стирающие (рис. 4.12).

Обозначения магнитных головок на схемах

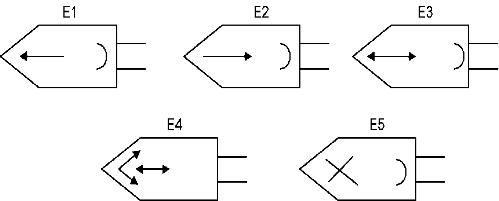

Рис. 4.12. Обозначения магнитных головок на схемах: Е1 - записывающая; Е2 - воспроизводящая; Е3, Е4 - универсальная; Е5 - стирающая

Основные параметры магнитных головок.

Индуктивность головки характеризует полный импеданс (от 1 Гн до долей мкГн).

Ток записи - величина тока, протекающего через обмотку головки, при котором обеспечивается получение номинальной ЭДС при считывании с заданного магнитного носителя.

Ток стирания - величина тока, обеспечивающая заданное подавление предыдущих записей по отношению к последующей (от 30 дБ и выше).

ЭДС воспроизведения - напряжение на выходе головки при нормированных условиях записи на носитель (на заданной частоте).

Рабочий диапазон частот характеризует АЧХ тракта запись - воспроизведение.

Маркировка магнитных головок зависит от фирмы производителя аппаратуры. Для отечественной звуковой аппаратуры используют следующую маркировку, поэлементно: цифра - соответствует ширине магнитной ленты в мм (3, 6, 12,...); буква - соответствует назначению головки (А - для записи, В - воспроизведения, С - стирания, Э - универсальная головка); цифра - максимальное число дорожек одновременно записываемых или воспроизводящих; цифра - максимальное число дорожек; буква - сопротивление головки (Н - низкое, П - высокое); цифровой код модификации.
