КОНДЕНСАТОРЫ

Электрический конденсатор - это элемент, представляющий собой систему из двух проводников (обкладок), разделенных диэлектриком и обладающий свойствами накапливать электрическую энергию (емкостью).

Емкость конденсатора С определяется отношением накапливаемого в нем электрического заряда q к приложенному напряжению U: С = q / U. Единицы измерения емкости: [С] = Ф (фарада); 10-6 Ф = мкФ (микрофарада); 10-9 Ф = нФ (нанофарада); 10-12 Ф = пФ (пикофарада)

Емкость конденсатора зависит от материала диэлектрика, формы и взаимного расположения обкладок.

Емкость плоского конденсатора, состоящего из n обкладок,

C= 8,810-3 ε • S • (n-1)/d

где d - толщина диэлектрика; S - площадь обкладок; ε - диэлектрическая проницаемость диэлектрика.

Для цилиндрического конденсатора емкость можно найти по формуле

C = 0,510-3 εl/ (D1/D2)

где и D2 - диаметры внешней и внутренней цилиндрических обкладок; размерности величин - [С] = пФ; [I, d] = мм; [S] = мм2.

Общая классификация конденсаторов

По характеру изменения емкости конденсаторы делят на несколько групп.

Конденсаторы постоянной емкости это конденсаторы с фиксированной емкостью, которая в процессе эксплуатации не регулируется. Применяют в цепях блокировки, развязки по питанию, как переходные, разделительные, элементы фильтров и колебательных контуров. Существует большое количество типов постоянных конденсаторов. Значительная часть их стандартизирована и налажено их массовое производство.

Конденсаторы переменной емкости (КПЕ) используют для плавной настройки колебательных контуров. Выпуск КПЕ не подлежит полной стандартизации. Их разрабатывают согласно требованиям к данной конструкции.

Подстроечные конденсаторы применяют в цепях, емкость которых должна точно устанавливаться при разовой или периодической регулировке и не изменяться в процессе эксплуатации. Некоторые типы подстроечных конденсаторов стандартизированы и выпускаются серийно.

Нелинейные конденсаторы, емкость которых определяется приложенным напряжением (вариконды) или температурой (термоконденсаторы).

Другим классификационным признаком был выбран вид диэлектрика. В зависимости от вида диэлектрика конденсаторы можно разделить на элементы с органическим, неорганическим, газообразным и оксидным диэлектриком (неорганический диэлектрик для электролитических конденсаторов). Конденсаторы постоянной емкости обычно выполняют с твердым диэлектриком.

По характеру защиты от внешних воздействий конденсаторы выполняются незащищенными, защищенными, неизолированными, изолированными, уплотненными и герметизированными.

В зависимости от использования в конкретных цепях аппаратуры конденсаторы делят на низковольтные и высоковольтные, низкочастотные и высокочастотные, импульсные и т.д.

На принципиальных схемах конденсаторы обозначают латинской буквой С с порядковым цифровым или буквенным индексом (рис. 3.1).

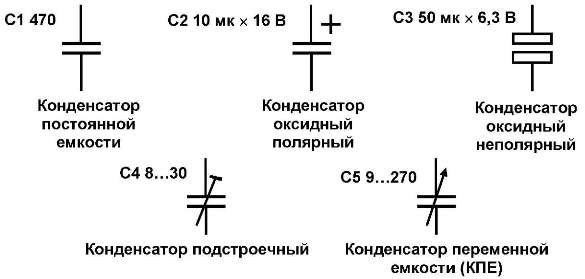

Условные обозначения конденсаторов на схемах

Рис. 3.1. Условные обозначения конденсаторов на схемах

Для указания номиналов на схемах приняты следующие сокращения обозначений емкости конденсаторов.

Емкости от 1 до 999 пФ обозначают без указания единицы измерения. Например: емкость 3300 пФ будет обозначена как 3300; 10 пФ - 10.

Емкости от 0,01 мкФ (10000 пФ) и больше обозначают строчными буквами мк. Например: емкость 0,1 мкФ обозначают как 0,1 мк; 220 мкФ - 220 мк.

Для конденсаторов переменной емкости, а также подстроечных конденсаторов указывают минимальную и максимальную емкости. Например: Смин= 5 пФ, Смах = 340 пФ обозначают как 5...340.

Для оксидных (электролитических, полярных) конденсаторов рядом с обозначением емкости указывают знак х и рабочее напряжение конденсатора в вольтах. Например: конденсатор емкостью 100 мкФ на рабочее напряжение 25 В обозначают как 100 мк х 25 В.
