ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ТЕРМОРЕЗИСТОРОВ

Терморезистором называют выполненную из полупроводника радиодеталь, обладающую значительным отрицательным или положительным температурным коэффициентом. В зависимости от изменения температуры окружающей среды сопротивление терморезистора заметно уменьшается или увеличивается.



Проверка терморезистора состоит в наружном осмотре образца, испытании его на прохождение тока и измерении сопротивления при разных температурах окружающей среды. При осмотре терморезистора обращают внимание на состояние его деталей, в том числе и эмалевых, лаковых или стеклянных покрытий, защищающих проводящие элементы терморезисторов от внешнего воздействия.

Если терморезистор подвергают более детальной проверке, то вместо измерения сопротивления снимают в спокойном воздухе при температуре 20°С вольтамперную характеристику проверяемого образца. Последняя должна иметь вид кривой представленной на рис. 1.12 (для терморезисторов с отрицательным температурным коэффициентом сопротивления (ТКС) и вид кривой 2, показанной на рис. 1.12 для терморезисторов c положительным ТКС).

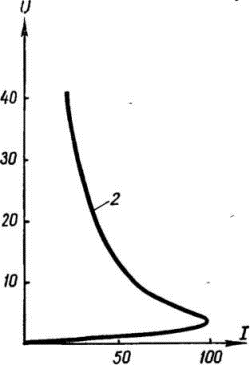

Вольтамперная характеристика терморезистора с отрицательным температурным коэффициентом сопротивления  Вольтамперные характеристики терморезистора с положительным температурным коэффициентом сопротивления

Рис. 1.12. Вольтамперные характеристики терморезистора: 1) с отрицательным температурным коэффициентом сопротивления; 2) с положительным температурным коэффициентом сопротивления.
