ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ВАРИСТОРОВ

Нелинейные полупроводниковые резисторы (варисторы) проверяют так же, как и обычные резисторы, т. е. внешним осмотром и на обрыв (пробником) или на соответствие номинальной величине сопротивления (омметром).



При испытании варистора омметром прибор показывает величину статического сопротивления (Rст) > представляющего собой отношение постоянного напряжения, приложенного к варистору, к постоянному току, протекающему через него.

Измеренное значение Rст соответствует тому напряжению, которое устанавливается на зажимах омметра при присоединении к нему варистора, поэтому при проверке одного и того же экземпляра варистора разными омметрами могут быть получены различные значения статического сопротивления.



Величину Rст измеряют в «прямом» (рис. 1.11, а) и «обратном» (рис. 1. II, б) направлениях. В обоих случаях результат измерения должен быть одним и тем же, так как характеристика исправного варистора симметрична при напряжениях разной полярности.

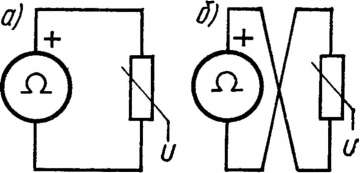

Схема измерения статического сопротивления варистора в «прямом» (а) и «обратном» (б) направлениях

Рис. 1.11. Измерение статического сопротивления варистора в «прямом» (а) и «обратном» (б) направлениях



В обозначениях варисторов буквы СН означают «сопротивление нелинейное», первая цифра I — шифр материала (карбид кремния), из которого изготовлен варистор, вторая цифра — шифр конструкции (1 — стержневой тип, 2 — дисковый тип) и последние цифры — номинальное напряжение в вольтах и допустимое отклонение в процентах. Таким образом, обозначение типономинала СН1-1-1300± ±10% означает: стержневой тип варистора, изготовленного из карбида кремния, на номинальное напряжение 1300 вольт с допустимым отклонением ±10%.
