ИЗМЕРЕНИЕ ВХОДНОГО СОПРОТИВЛЕНИЯ ТРАНЗИСТОРНОГО УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ



Наиболее простым и доступным из них является способ, основанный на сравнении измеряемой величины (Rвх) с известным активным сопротивлением (R).

Чтобы измерить входное сопротивление, прежде всего собирают схему, изображенную на рис. 2.17, а.

Схема цепи для измерения входного сопротивления транзисторного усилителя низкой частоты

Схема цепи для измерения входного сопротивления транзисторного усилителя низкой частоты

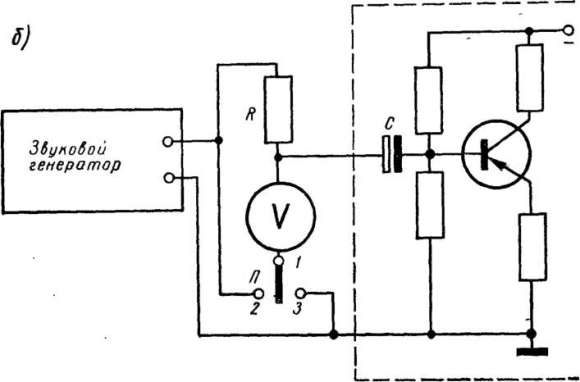

Рис. 2.17. Схемы цепей для измерения входного сопротивления транзисторного усилителя низкой частоты:

а) R — безындукционный и безъемкостный переменный резистор сопротивлением 470 Ом - 22 кОм (в зависимости от входного сопротивления усилителя); Дполупроводниковый диод типа Д226 или Д7Б - Д7Ж; мА — микроамперметр с током полного отклонения 100 мкА, б) R — резистор сопротивлением, равным примерно ожидаемому входному сопротивлению ступени; V — милливольтметр переменного тока, который может быть и иизкоомным; С — электролитический конденсатор с малым током утечки, рассчитанный на напряжение 12-15 В.

Затем включают звуковой генератор и устанавливают частоту, на которой желательно*измерить входное сопротивление усилителя и напряжение на выходе генератора. Последнее выбирают в пределах 0,5 - 3 В.



Так как измерительная цепь, то есть микроамперметр и диод, обладает относительно малым сопротивлением, то перевод ползунка переключателя из одного положения в другое изменяет напряжение не только на том элементе схемы, к которому присоединена в данный момент измерительная цепь (например, на резисторе R), но и на другом последовательно включенном элементе, то есть на входном сопротивлении усилителя. Это обстоятельство усложняет процесс измерения. Однако, если воспользоваться описываемым ниже приемом, то определение входного сопротивления не представит труда. Уяснить рекомендуемый способ легче всего на примере.

Предположим, что в положении ползунка переключателя 1—2 стрелка микроамперметра отклоняется до отметки «38» шкалы, а при переводе ползунка в положение 1—3 — до отметки «98». Разность показаний составит 60 (93—38). Разделив ее на два, складываем полученное число 30 с первым показанием прибора, то есть с 38. После этого снова переводим ползунок переключателя в положение 1—2 и медленно увеличиваем сопротивление R до тех пор, пока стрелка прибора не совместится с отметкой «68» шкалы (68 = 30+38).

Если после увеличения сопротивления R показания микроамперметра в обоих положениях ползунка переключателя станут одинаковыми, то процесс уравнивания сопротивлений R и Rвх заканчивают. Если же отклонение стрелки микроамперметра в положении ползунка 1—3 окажется несколько меньше или больше первого отклонения (до отметки «68»), то сопротивление К снова изменяют.



Следя за постоянством выходного напряжения генератора, подбирают такое значение сопротивления R, при котором стрелка микроамперметра отклоняется па один и тот же угол в обоих положениях ползунка переключателя. После этого измеряют сопротивление R. Последнее и будет равно входному сопротивлению усилителя»

При наличии звукового генератора И вольтметра переменного тока можно воспользоваться еще одним способом измерения полного входного сопротивления усилительной ступени. Выполняют измерение так. Собирают схему, приведенную на рис. 2.17, б.

После сборки схемы включают звуковой генератор и устанавливают на его выходе напряжение в 1 В. Затем переводят ползунок переключателя П в положение 1—2 и замечают первое показание (U1) милливольтметра и величину (Uвых) выходного напряжения генератора. Следя за постоянством Uвых, переводят ползунок переключателя в положение 1—3 и замечают второе показание (U2) милливольтметра. В заключение вычисляют полное входное сопротивление ступени на частоте генератора по формуле:

Zx = (U2 / U1)R.
