ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИЗМЕРЕНИЕ ЕМКОСТЕЙ ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ

Высыхание электролита и выделение газов приводят иногда к частичной или полной потере электролитическим конденсатором своей способности накапливать на обкладках электрический заряд.



Это обстоятельство, а также свойственная электролитическим конденсаторам недостаточная стабильность емкости требует проверки их исправности и соответствия номинальным данным не только перед установкой этих деталей в транзисторный приемник, телевизор или какое-нибудь другое радиоэлектронное устройство, но и в процессе работы конденсаторов.

Одним из наиболее простых, надежных и доступных для радиолюбителей способов измерения больших емкостей служит способ сравнения пульсаций напряжения на выходе однополупериодного выпрямителя при наличии и отсутствии сглаживающего фильтра, роль которого выполняет проверяемый конденсатор.

Схема для измерения емкостей от 1 до 550 мкФ приведена на рис. 2.47.

Чтобы измерить емкость тестером ТТ-1 необходимо:



1) собирают приведенную на рис. 2.47 схему и устанавливают с помощью автотрансформатора стрелку прибора на отметку «50» нижней шкалы;

2) присоединяют к гнездам Г1 и Г2 конденсатор, емкость которого необходимо измерить, и замечают отметку нижней шкалы, до которой отклонилась стрелка прибора:

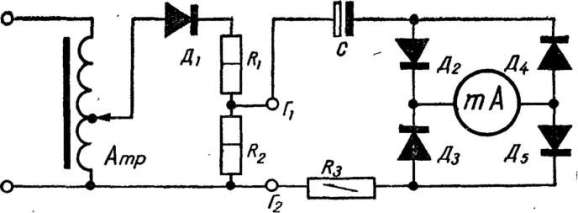

Схема цепи для измерения больших емкостей конденсаторов методом сравнения пульсаций напряжения на выходе выпрямителя

Рис. 2.47. Схема цепи для измерения больших емкостей конденсаторов методом сравнения пульсаций напряжения на выходе выпрямителя:

Атр — автотрансформатор с минимальным напряжением на выходе 10 В (на пример, РАТ-0,35); Д1 - Д5 — выпрямительные диоды типа Д7Б - Д7Ж; R1 = 100 Ом и R2 - 47 Ом — одноваттные резисторы типа ВС или МЛТ; С — электролитический или бумажный конденсатор емкостью 10 мкФ и номинальным напряжением 6 В; R3 = 330 Ом {четвертьваттный резистор); ТТ-1 — тестер, включенный миллиамперметром (гнезда «mАІ» и «Общ»), или миллиамперметр постоянного тока на 1 mA.

3) пользуясь кривой 2 желтого цвета, приведенной на рис. 2.48, определяют емкость конденсатора.

Кривые для определения емкостей электролитических конденсаторов большой емкости

При отсутствии автотрансформатора схему можно питать от накальной обмотки силового трансформатора приемника, магнитофона или другого лампового устройства. Так как при этом напряжение, подводимое к диоду Д1, уменьшается с 9 до 6,3 В, то при измерении емкостей пользуются другой шкалой тестера —0-.-0,2 мА. Для установки стрелки прибора в начальное положение постоянный резистор R3 заменяют переменным с максимальным сопротивлением 3 кОм (рис. 2.49).



Если сопротивления резисторов и взять равными соответственно 47 и 22 Ом, то минимальное и максимальное значения емкости, которые можно измерить описываемым устройством, составляют 10 и 550 мкФ. Если же сопротивления R1 и R2 увеличить до 220 и 100 Ом, нижний и верхний пределы измерения емкостей уменьшаются до 4 и 267 мкФ (кривая 1 зеленого цвета на рис. 2.48).

Схема цепи для измерения емкостей низковольтных электролитических и бумажных конденсаторов

Рис. 2.49. Схема цепи для измерения емкостей низковольтных электролитических и бумажных конденсаторов и 100 Ом, то нижний и верхний пределы измерения ёмкостей уменьшаются до 4 и 267 мкФ (кривая / зеленого цвета на рис. 2.48).

Измерение емкостей проводят так, как было описано выше, однако стрелку прибора устанавливают на отметку шкалы «50» резистором R3.

В представленной на рис. 2.49 схеме максимальное напряжение между гнездами Г1 и Г2 не превышает трех вольт, поэтому описанным устройством можно измерять емкости любых электролитических и бумажных конденсаторов, в том числе и таких низковольтных, как конденсаторы типа ЭМИ с номинальным напряжением 3 В.
