ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИЗМЕРЕНИЕ ИНДУКТИВНОСТИ ВЫСОКОЧАСТОТНЫХ КАТУШЕК

Выполняют измерение следующим образом. Собирают схему, изображенную на рис. 2.42.

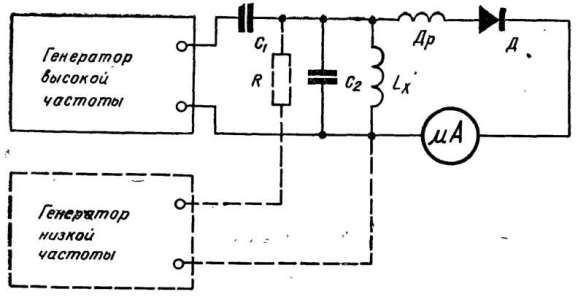

Измерительная цепь для определения индуктивностей высокочастотных катушек

Рис. 2.42. Измерительная цепь для определения индуктивностей высокочастотных катушек: С1 — слюдяной или керамический конденсатор емкостью 10 - 22 пФ; С2 сменный слюдяной или керамический конденсатор емкостью 100, 1000, 10000 пФ и металлобумажный конденсатор емкостью 0,1 мкФ; измеряемая индуктивность; Др — дроссель индуктивностью 2 - 5 мГн; Дполупроводниковый диод типа Д2Б-Д2И или типа Д9В-Д9Ж; µА — микроамперметр с током полного отклонения 50 или 100 мкА.

После сборки схемы включают генератор и изменяют его частоту, добиваясь отклонения стрелки микроамперметра на максимальный угол (максимум тока в цепи микроамперметра наступает при совпадении частоты генератора с частотой собственных колебаний контура С2LХ.



При этом сопротивление параллельного колебательного контура становится максимальным, и он в меньшей степени шунтирует цепь микроамперметра. Если достичь этого не удается, то заменяют конденсатор С2 конденсатором другой, большей или меньшей емкости, и повторяют процесс настройки схемы.

- Установив максимальное показание прибора, определяют искомую индуктивность по формуле:

LХ = 25300 / f2 C2.

где LХ — измеряемая индуктивность, мкГн;

f - частота генератора, МГц;

С2емкость конденсатора контура С2LХ, пФ.

При измерении индуктивностей в десятки миллигенри генератор высокой частоты заменяют генератором низкой (звуковой) частоты Присоединение его к контуру показано на рис. 2.42 пунктиром. Сопротивление резистора R берут равным 3,9 - 5,1 кОм.



При наличии частотомера измерять линейные индуктивности можно с помощью лампового или транзисторного мультивибратора. Катушку, индуктивность которой требуется измерить, вводят в анодную цепь лампы мультивибратора или в цепь коллектора транзистора. В зависимости от измеряемой величины мультивибратор генерирует колебания той или иной частоты. По периоду автоколебаний и двум параметрам мультивибратора определяют с помощью простой формулы или графика индуктивность катушки.
