ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА НЕПРОВОЛОЧНЫХ И ПЕРЕМЕННЫХ РЕЗИСТОРОВ



Переменные композиционные пленочные и объемные резисторы (рис. 1) проверяют внешним осмотром, вращением оси, проверкой надежности контактирования и измерением величин сопротивлений.

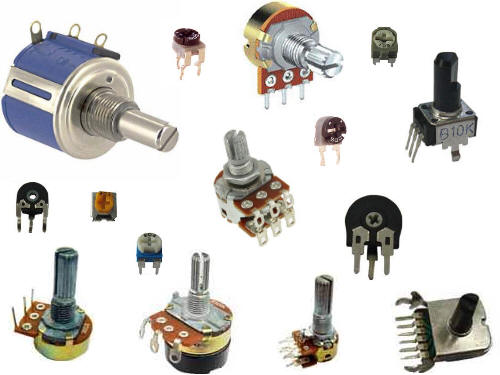

Внешний вид переменных резисторов

Рис. 1. Внешний вид переменных резисторов

При осмотре резистора обращают внимание на маркировку, отсутствие следов механических воздействий и плавность хода подвижной системы.



Если проводятся электрические испытания, то они включают в себя измерения минимальных и полного сопротивлений, начального скачка сопротивления, сопротивления изоляции и проверку плавности изменения сопротивления.

Результаты осмотра и измерений считают удовлетворительными, если:

1) известны величины номинального сопротивления и мощности рассеяния, характер изменения сопротивления в зависимости от угла поворота оси (в виде букв Л, Б или В, которым соответствует линейный характер (Л), логарифмический (Б) и обратно логарифмический (В);

2) все наружные детали резистора целы, а лепестки прочно прикреплены к корпусу;

3) ось вращается легко и плавно;

4) угол поворота подвижной системы равен не менее 250°;

5) гайка легко навинчивается на резьбу;



6) величины измеренных минимального и максимального сопротивлений соответствуют номинальным значениям (минимальное сопротивление между средним и одним из крайних выводов линейного резистора должно быть не более 0,8% величины номинального сопротивления);

7) сопротивление резистора после начального скачка изменяется плавно;

8) в диапазоне плавного регулирования сигнал изменяется не менее чем в 65 - 1000 раз и выше;

9) осевое и радиальное смещение оси при данном угле поворота не вызывают изменения величины сопротивления;

10) сопротивление изоляции между токонесущими деталями и крышкой с осью при нормальной влажности воздуха настолько велико, что не измеряется обычными омметрами.
