ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИЗМЕРЕНИЕ ОММЕТРОМ ВНУТРЕННЕГО СОПРОТИВЛЕНИЯ МИЛЛИАМПЕРМЕТРА



Ориентировочно определить омметром внутреннее сопротивление миллиамперметра можно следующим образом.

1. Собрать схему, изображенную на рис. 2.7.

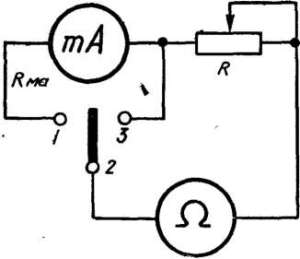

Схема цепи для измерения омметром сопротивления миллиамперметра

Рис. 2.7. Схема цепи для измерения омметром сопротивления миллиамперметра: R — резистор максимальным сопротивлением несколько десятков или сотен Ом; W — омметр, подготовленный для измерения сопротивлений на шкале WX10 (или WХ100)

2. Установить движок резистора в положение, соответствующее максимуму сопротивления, и перевести ползунок переключателя в положение 1—2.



3. Подобрать такое сопротивление резистора R при котором стрелка миллиамперметра отклоняется на всю или почти на всю шкалу, а стрелка омметра устанавливается над одной из оцифрованных отметок шкалы, и заметить первое показание (R1) омметра.

4. Перевести ползунок переключателя в положение 2—3 и заметить второе показание (R2) омметра.

5. Определить сопротивление миллиамперметра по формуле:

Rмa = R1 - R2

Так как измеряемое сопротивление Rмa представляет собой разность двух измеренных значений сопротивлений, то погрешность, вносимая омметром, не оказывает влияния на результат измерения.



Основная погрешность, которая имеет место при измерении сопротивления прибора описанным способом, обусловлена несовершенством омметра и неравномерностью его шкалы.

Чтобы получить более точный результат, рекомендуется измерить 3 — 4 раза при разных токах миллиамперметра Iпо (например, при 0,95Iпо, 0,9Iпо, 0,85Iпо и 0,8Iпо) и взять среднее арифметическое вычисленных значений Rмa.
