ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ГРАДУИРОВКИ МИКРОАМПЕРМЕТРА

Проверку соответствия показаний микроамперметра (класса 1,0 или 1,5) его градуировке обычно проводят сравнением показаний проверяемого и образцового приборов (образцовым называют прибор, точность которого превышает точность проверяемого прибора не менее, чем в три раза).



Однако, несмотря на простоту и надежность этого способа, многие радиолюбители не могут им воспользоваться, так как не располагают образцовыми приборами.

Для этой части радиолюбителей представляют интерес другие способы проверки правильности показаний прибора.

Наиболее доступным, надежным и точным из них, требующим, правда, много времени, является электрохимический способ.

Процесс проверки градуировки микроамперметра этим способом заключается в следующем:

1. Приготавливают в стеклянной банке электролит для кислого меднения. Для этого растворяют в литра кипяченой воды, нагретой до 50° — 60°С, 50 граммов сернокислой меди (медного купороса) и добавляют к полученному раствору 8 кубических сантиметров серной кислоты плотностью 1,83 - 1,85 г/см3.

2. Опускают в раствор медный стержень от паяльника и угольный электрод от старого элемента типа 332 (1,3—ФМЦ—0,25).



Перед погружением этих электродов в электролит их тщательно очищают от окислов и промывают теплой водой, а угольный электрод, кроме того, взвешивают на аналитических весах (это можно сделать, например, в ближайшей аптеке].

3. Присоединяют медный и угольный электроды к проверяемому прибору и реостату так, как показано на рис. 1.90, и устанавливают в цепи ток (Iп0) отклоняющий стрелку микроамперметра на всю шкалу.

Сопротивление реостата берут равным 5 кОм, а сопротивление шунта — 0,02 Rm где Rm — сопротивлений микроамперметра. В качестве источника питания цепи используют новую батарею от карманного фонаря (3336Л).

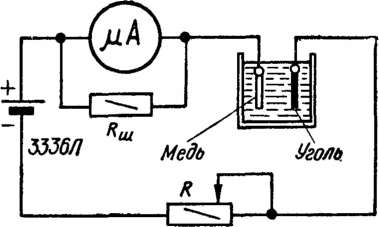

Схема соединения микроамперметра с источником питания и электролитической ванной для проверки градуировки микроамперметра

Рис. 1.90. Схема соединения микроамперметра с источником питания и электролитической ванной для проверки градуировки микроамперметра



4. Поддерживая в течение 10 суток 13 часов и 8 минут ток в цепи, равным Iп0 извлекают угольный стержень, протирают его насухо и снова взвешивают на тех же аналитических весах, что и в первый раз.

5. Определяют ток полного отклонения в мкА по формуле:

Iп0 = 100 (m2 - m1).

где m1 — масса угольного стержня до погружения его в электролит, г;

m2 — масса угольного стержня после извлечения его из электролита, г.
