ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

УКАЗАТЕЛЬ ФАЗ

При испытании и использовании асинхронных двигателей часто приходится определять направление вращения ротора без включения двигателя в сеть.



Для этого требуется знать порядок следования фаз трехфазной сети. Определить его можно с помощью двух нормальных осветительных ламп мощностью 75—100 Вт каждая и металлобумажного конденсатора емкостью 5 мФ, рассчитанного на напряжение 500 или 600 В. Лампы и конденсатор соединяют друг с другом и с трехфазной цепью звездой, то есть так, как показано на рис. 1.89.

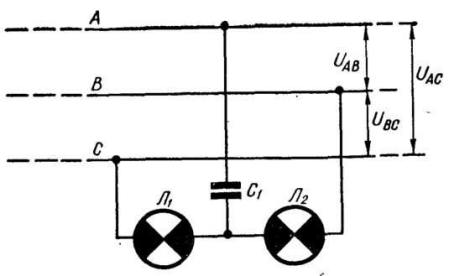

Схема соединения ламп и конденсатора с сетью переменного тока при определении порядка следования фаз

Рис. 1.89. Схема соединения ламп и конденсатора с сетью переменного тока при определении порядка следования фаз



Полагая, что конденсатор присоединен к проводу фазы А, нетрудно убедиться, что в случае симметричности линейных напряжений UАВ, UАС и UBC напряжения на лампах Л1 и Л2 соответственно равны:

Uл1 = UC ≈ 0,4 Uф

Uл2 = UВ 1,5 Uф,

где Uф — фазное напряжение.



Поэтому если лампы светятся так, как показано на рис. 1.89, то последовательность фаз — прямая, то есть фазы следуют в порядке А, В, С. Ёсли же лампа Л1 светится ярче лампы Л2, то последовательность фаз — обратная, то есть фазы следуют в порядке А, С, В.
