ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ФЕРРИТОВЫХ СЕРДЕЧНИКОВ ДЛЯ АНТЕНН РАДИОПРИЕМНИКОВ



Отечественная промышленность изготавливает из ферритов марок 700НМ, 150ВЧ, 100ВЧ, 50ВЧ2, 30ВЧ2 цилиндрические (круглые) и плоские (прямоугольные) сердечники для магнитных антенн средне- и длинноволнового диапазонов. Размеры ферритовых цилиндрических сердечников: диаметр 8 мм, длина от 60 до 160 мм; размеры плоских сердечников: 3X20X10; 3X2X115; 3X20X125; 4X16X80; 4X16X100 и 4X16X125.

Сердечники предназначены для работы в интервале температур от —10°С до +60°С на частотах:

до 3 МГц из феррита марки 700НМ, до 12 » » 150ВЧ,

до 18 » » 100ВЧ,

до 30 » » 50ВЧ2,

до 100 » » 30ВЧ2.

Сердечник считают годным и соответствующим стандарту, если:

1) он не разрушается при изгибе;

2) стрела прогиба сердечника равна или меньше 1 мм для сердечников длиной до 125 мм и 2 мм для сердечников длиной от 125 до 200 мм.

3) поверхность сердечника не имеет следов механических повреждений (следы от прессования и протяжки допускаются);

4) на нем обозначены марка феррита, год и месяц изготовления.

Проверку электрических свойств сердечника производят с помощью специальной эталонной катушки.



Для этих испытаний необходимы измеритель индуктивности и куметр (Q-метр) — прибор для измерения добротности колебательных контуров.

В тех случаях, когда необходимо убедиться в том, что данный сердечник, например, марки 600НН (что соответствует старому обозначению Ф-600) пригоден для использования в магнитной антенне, собирают схему, изображенную на рисунке  1, и вставляют сердечник в катушку.

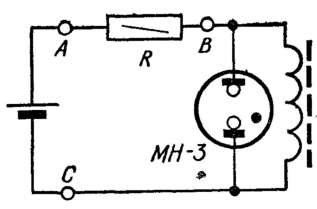

Схема устройства для испытания ферритовых сердечников стержневой формы

Рис. 1. Схема устройства для испытания ферритовых сердечников стержневой формы

Центральный контакт цоколя лампы присоединяют к отрицательному электроду элемента, а корпус — к положительному. Затем несколько раз размыкают и замыкают цепь в точке А, В или С. Если испытываемый сердечник годен, то в моменты разрыва цепи лампа вспыхивает.



В качестве катушки можно использовать обмотку, выполненную из провода ПЭЛ или другой марки диаметром 0,20 — 0,41 мм. Число витков должно быть равно 180 - 200. При отсутствии каркаса провод можно намотать непосредственно на сердечник. Резистор R сопротивлением 10 — 12 Ом служит для ограничения тока, потребляемого катушкой.
