ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ТРУБЧАТЫХ ПРЕДОХРАНИТЕЛЕЙ



Миниатюрные трубчатые предохранители, предназначенные для защиты аппаратуры, измерительных приборов и других устройств от перегрузок током, характеризуются размерами, сопротивлением, быстротой срабатывания, сроком службы не менее 800 часов и крутизной защитных амперсекундных характеристик. Последние представляют собой графически выраженные зависимости времени срабатывания предохранителя (в секундах) от кратности перегрузки (рис. 1).

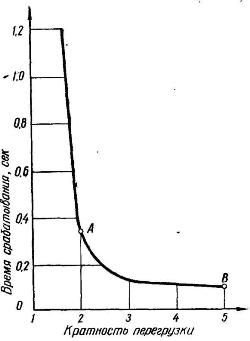

Зависимость времени срабатывания плавкой вставки предохранителя от кратности ререгрузки

Рис. 1. Зависимость времени срабатывания плавкой вставки предохранителя от кратности ререгрузки



Чем быстрее срабатывает плавкая вставка предохранителя и чем круче располагается характеристика в области 25-кратных перегрузок, тем более надежным и ценным по своему защитному действию считается предохранитель.

В радиолюбительской практике трубчатые предохранители на номинальные токи от 0,15 до 5 Л проверяют внешним осмотром и испытанием на обрыв.

При осмотре предохранителя проверяют целость стеклянной трубки, прочность крепления к ней наконечников, наличие припоя в центрах наконечников и цифры (или цифр), обозначающей номинальный ток предохранителя в амперах.



В случае отсутствия этих обозначений или нечеткого нанесения их на наконечники, номинальный ток ориентировочно определяют измерением сопротивления предохранителя (табл. 1.26).

Таблица 1. 26

Средние значения сопротивлений предохранителей (со стеклянным корпусом) длиной 20 мм

Номинальный ток, А 0,25 0,50 1,00 2,00 2,00 4,00
Среднее значение сопротивления предохранителя, Ом 2,00 0,68 0,60 0,18 0,16 0,13

Целость плавкой вставки проверяют пробником, омметром или включением последовательно с громкоговорителем в радиотрансляционную сеть либо в гнездо «Внешний громкоговоритель» транзисторного радиоприемника.
