ПОДБОР СТАБИЛИТРОНОВ (ОПОРНЫХ ДИОДОВ)



Для уменьшения колебаний постоянных напряжений, превышающих напряжение стабилизации кремниевых стабилитронов, низковольтные опорные диоды включают последовательно. Цепочку стабилитронов составляют из двух, трех или большего числа однотипных образцов с напряжениями пробоя U'ст, U''ст, U'''ст, составляющими в сумме требуемое стабилизируемое напряжение U. Подбор стабилитронов и заключается в определении падений напряжения на них при протекании номинального рабочего тока и отборе тех образцов, которые удовлетворяют равенству:

Падение напряжения на стабилитроне определяют следующим образом:

1. Собирают схему, приведенную на рис. 1.

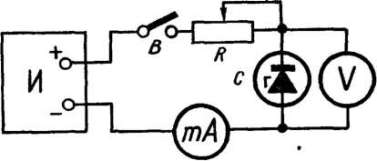

Схема соединения стабилитрона с источником постоянного напряжения и измерительными приборами для определения падения на нем напряжения

Рис. 1. Схема соединения стабилитрона с источником постоянного напряжения и измерительными приборами для определения падения напряжения на стабилитроне: И — источник постоянного напряжения (например, батарея гальванических элементов или полупроводниковый выпрямитель с хорошо сглаживающим фильтром); напряжение источника питания схемы должно превышать напряжение стабилизации на 25 - 50 %; В — тумблер или другой однополюсный выключатель; мА — миллиамперметр с током полного отклонения, превышающим ток стабилизации на 25 - 50 % R — переменный резистор максимальным сопротивлением 500 - 1000 Ом; С — испытываемый стабилитрон; V — вольтметр постоянного тока на 10 - 50 В сопротивлением не менее 1000 Ом/В

2. Включают тумблер и устанавливают резистором R ток в цепи, равный номинальному рабочему току стабилитрона.

3. Записывают показание вольтметра, которое и представляет собой определяемое падение напряжения на стабилитроне.

В заключение коротко об увеличении рабочего тока кремниевых стабилитронов



Из-за большого разброса параметров стабилитронов соединять их параллельно с целью увеличения тока нельзя. Выходом ИЗ ЭТОГО положения является применение радиаторов. В простейшем виде теплоотвод представляет собой две алюминиевые пластины толщиной 2 мм и площадью 200 - 220 см2: Для эффективного отвода тепла пластины хорошо прижимают к корпусу стабилитрона. Чтобы улучшить тепловой контакт иногда со стабилитрона (в местах соприкосновения его с пластинами) соскабливают краску.

Увеличение мощности рассеивания стабилитрона с помощью радиатора позволяет увеличить ток стабилизации опорного диода типа Д808 — Д813 в десятки раз.
