ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИСПЫТАНИЕ ТРИОДНЫХ-ТИРИСТОРОВ



Для получения полных сведений о кремниевом триодном тиристоре (переключающем диоде) необходимо располагать данными о многих величинах — максимально и минимально допустимых прямых, остаточных и обратных напряжениях, прямых и обратных токах, наибольших значениях мощности и других. В любительских условиях ни один из этих параметров не определяют;  Если тиристор четко включается и выключается, то его считают исправным.

Триодный тиристор в домашних условиях испытывают так:

1. Берут электролитический конденсатор емкостью 1000 — 2000 мкФ с рабочим напряжением 15 В и проверяют его на соответствие емкости номинальной величине (конденсаторы емкостью 500 мкФ и меньше не подходят для данного испытания).

2. Собирают схему, приведенную на рис. 1.

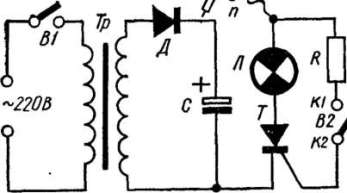

Принципиальная схема устройства для проверки исправности триодных тиристоров

Рис. 1. Принципиальная схема устройства для проверки исправности триодных тиристоров: Тр — силовой трансформатор от любого лампового радиоприемника со вторичной обмоткой 6,3 или 5 В; Д — выпрямительный диод с прямым током 300 - 400 мА; Л — миниатюрная лампа низкого напряжения (например, на 6,3 В; 0,28 А или 12,6 В; 0,12 А), Т — испытываемый триодный тиристор; R — резистор сопротивлением 47 - 100 Ом

3. Включают однополюсным выключателем B1 питание и присоединяют проводник n к катоду диода.



Если тиристор исправен и выключатель В2 разомкнут, то лампа Л не зажигается.

4. Не отключая проводник n от катода диода Д, соединяют выключателем В2 контакты K1 и K2, то есть подают постоянное напряжение одновременно на анод и на управляющий электрод тиристора.

При этом, если тиристор исправен, то он переходит из закрытого состояния в открытое, и лампа Л зажигается. Если же испытываемый тиристор пробит, то ток через него протекает и при разомкнутых контактах K1 и K2.

5. Разрывают выключателем В2 цепь управляющего электрода; при исправном тиристоре это не вызывает погашения или уменьшения накала миниатюрной лампы Л.

6. Отключают проводник n от катода диода; при этом ток в цепи исправного тиристора уменьшается до нуля.

7. Присоединяют проводник n к аноду диода Д, то есть подают на тиристор переменное напряжение, и выясняют:

а) зажигается ли миниатюрная лампа Л при замыкании контактов K1, K2;

б) уменьшается ли ток до нуля при их размыкании.

В случае, если выключатель В2 управляет включением и выключением тиристора, испытываемый образец считается исправным. Если же ток в цепи тиристора не протекает ни в одном из положений выключателя В2, то считают, что тиристор негоден (в нем произошел обрыв).
