ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ПОЛЕВЫХ ТРАНЗИСТОРОВ



Исправность полевых (канальных) транзисторов проверяют внешним осмотром и опробованием образцов в радиоэлектронных приборах, построенных на униполярных транзисторах. При отсутствии таких устройств испытать полевой транзистор можно в макете генератора, собранного по индуктивной трехточечной схеме (рис. 1.).

Принципиальная схема генератора высокой частоты для испытания полевых транзисторов

Рис. 1. Принципиальная схема генератора высокой частоты для испытания полевых транзисторов



Если транзистор проверяют С целью получения информации о его усилительных свойствах или отбора из имеющейся партии приборов лучших образцов, то снимают выходную и проходную характеристики и определяют основные параметры транзисторов — крутизну, напряжение отсечки, ток насыщения стока.

Для снятия характеристик собирают схему, приведенную на рис. 2.

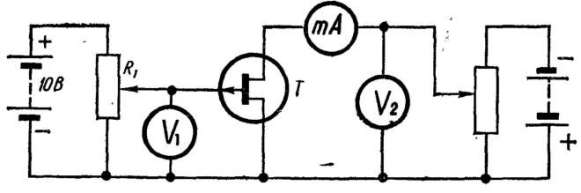

Схема для снятия характеристик полевых транзисторов

Рис. 2. Схема для снятия характеристик полевых транзисторов

Изменяя напряжение на затворе и поддерживая постоянным напряжение на стоке, измеряют ток в цепи последнего. Затем снимают зависимость тока стока от напряжения на этом электроде при постоянном напряжении на затворе.



Основные параметры изготавливаемых отечественной промышленностью полевых транзисторов и максимально допустимые значения напряжения сток-исток, сток-затвор и затвор-исток.

В заключение необходимо выделить как очень важную особенность полевых транзисторов их повышенную чувствительность к воздействиям напряжений, температуры и внешних электрических полей. Вследствие этого при проверке и эксплуатации полевых транзисторов принимают специальные меры предосторожности. Так, пайку выводов транзисторов производят низковольтным (6—12 В) паяльником мощностью, не превышающей 60 Вт, в течение не более трех секунд на расстоянии не менее 3 мм от корпуса. Кроме того, отводя излишки тепла от места пайки, стремятся понизить его температуру до 250°С и ниже. Жало паяльника заземляют.

Еще более строгие меры предосторожности принимают при испытании и монтаже полевых транзисторов с изолированными затворами. Работы с этими полупроводниковыми приборами выполняют на хорошо заземленном листе металла. На нем размещают не только испытываемый транзистор, но и инструменты, измерительные приборы и другое оборудование. Пайку производят в течение не более трех секунд шестивольтовым паяльником; на руки надевают надежно заземленные металлические браслеты.
