ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ТРАНЗИСТОРОВ НА ОТСУТСТВИЕ КОРОТКИХ ЗАМЫКАНИЙ



Проверить отдельный, то есть не связанный со схемой, транзистор на отсутствие коротких замыканий проще всего путем измерения сопротивлений между его электродами. Если омметр, присоединенный к базе-эмиттеру, затем к базе-коллектору и, наконец, к эмиттеру-коллектору, не показывает сопротивления, равного нулю, то транзистор считают исправным.

Часть принципиальной схемы транзисторного усилителя звуковой частоты

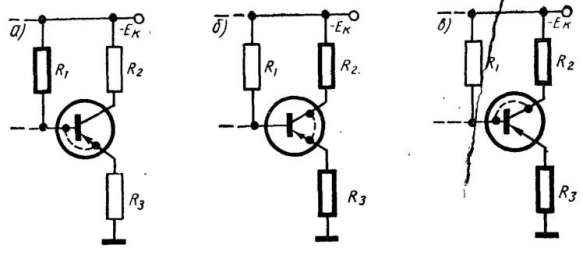

Рис. 1. Часть принципиальной схемы транзисторного усилителя звуковой частоты

В некоторых устройствах (например, в транзисторных усилителях) проверка полупроводниковых триодов на отсутствие коротких замыканий между электродами может быть произведена без выпаивания транзистора из схемы, путем измерения напряжений на резисторах, входящих в цепи испытуемого триода.



На рис.1,а,б,в, приведена часть схемы усилителя звуковой частоты. На первой из них показано (пунктиром) короткое замыкание базы с эмиттером, на второй — короткое замыкание коллектора с эмиттером и на третьем — короткое замыкание базы с коллектором. В каждом из перечисленных случаев неисправности транзистора токи, протекающие через резисторы R1, R2 и R3, изменятся. Одни из них увеличатся по сравнению с значениями, соответствующими нормальному, исправному состоянию транзистора, другие, наоборот, — уменьшатся. В соответствии с этим изменятся и падения напряжения на резисторах.

Поэтому зная, к каким изменениям напряжений на резисторах приводят короткие замыкания между электродами полупроводникового триода, можно, не выпаивая транзистор из схемы, убедиться в наличии или отсутствии в нем этого вида неисправности.



При оценке транзистора руководствуются следующим: если падение напряжения на резисторе R1 возрастает по сравнению с прежним' нормальным значением (на рис. 1 увеличение падения напряжения показано в виде утолщения сторон прямоугольника, представляющего собой условное обозначение резистора), а падения напряжения на резисторах R2 и R3 уменьшаются, то считают, что в транзисторе произошло короткое замыкание эмиттера на базу. Если же напряжения на резисторах и повышаются, а напряжение на резисторе R1 понижается, то считают, что произошло короткое замыкание коллектора на эмиттер или на базу.
