ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА УСИЛЕНИЯ ТРАНЗИСТОРА

Арбитражный управляющий Р Чирков - диагностика банкротства предприятия.



В тех случаях, когда целью проверки является отбор лучших образцов триодов из данной партии, процесс испытания состоит в измерении обратного тока коллектора (рис. 1) и определении коэффициента усиления β (рис. 2).

    Схема соединения транзистора с источником питания и миллиамперметром при измерении обратного тока коллектора                      Схема для определения коэффициента усиления по току β

Рис. 1. Схема соединения транзистора с источником питания и миллиамперметром при измерении обратного тока коллектора

Рис. 2. Схема для определения коэффициента усиления по току β

Коэффициент усиления по току транзистора, включенного по схеме, с общим эмиттером, находят по формуле

β = (R/U)Ik,

где — R сопротивление резистора, кОм, U — напряжение источника питания (например, батареи для карманного фонаря), В, I —ток коллектора, мА.

Величины и и обычно выбирают в пределах R = 5-90 кОм и U=1,5-9 В.



Для облегчения вычисления коэффициента β сопротивление резистора и напряжение источника питания и подбирают такими, чтобы их отношение было равно целому числу, кратному десяти, например, 10, 20, 30 и т. д.

При выборе величин R, Rогр и и учитывают то, что ток

Ik = βпр U(B) / R(кОм),

где βпр — предполагаемое максимальное значение β, не должен превышать допустимый для данного типа транзистора максимальный ток коллектора, а сопротивление резистора Rогр, ограничивающего ток через миллиамперметр в случае соединения коллектора с эмиттером, должно быть приблизительно равно U/7I0, где U — напряжение источника питания в вольтах, I0 — ток полного отклонения миллиамперметра в амперах.

При отсутствии миллиамперметра измерить коэффициент усиления β маломощного транзистора можно с помощью омметра. Выполняют это так.

Соединяют между собой проводники омметра и устанавливают стрелку прибора на нулевую отметку шкалы.

Затем собирают схему, приведенную на рис. 3,а, переводят ползунок переключателя в положение 3—1 и замечают первое показание омметра Ω1. После этого переводят ползунок в положение 3—2 и устанавливают движок резистора R2 в такое положение, при котором показание омметра возрастает на 1000 Ом, то есть становится равным Ω1 + 1000.

Схема соединения приборов при измерении коэффициента усиления по току β с помощью омметра

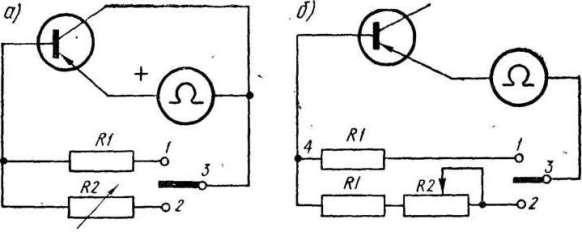

Рис. 3. Схема соединения приборов при измерении коэффициента усиления по току β с помощью омметра

Выполнив эти измерения, отключают омметр, измеряют сопротивление резистора R2 и вычисляют искомую величину по приближенной формуле:

β = 0,001 (R2 - R1)



В тех случаях, когда проверке усилительной способности подвергается партия транзисторов, желательно упростить процесс измерения. Этого можно достичь, если ввести в участок 2—4 схемы второй резистор R1 (рис. 3,6).

В этом случае разность сопротивлений участков 2—4 и 1—4 равна (R2 + R1) — R1 = R2 и формула для вычисления β принимает простой вид:

β = 0,001 R2

Из последнего выражения нетрудно видеть, что схема рис. 3,б позволяет определять коэффициент усиления β путем простого считывания его со шкалы резистора R2. Для этого необходимо только отградуировать резистор в десятках килоом.

Простым и надежным способом проверки транзисторов, а также методом отбора лучших образцов из имеющихся партий триодов является испытание полупроводникового триода в макете какого-нибудь генератора. Если с вводом транзистора в схему и включением источника питания генератор сразу же начинает работать, то испытываемый транзистор считают исправным. О качестве его судят по показанию вольтметра переменного тока, присоединенного к коллектору-эмиттеру нижнего транзистора через конденсатор емкостью 4700-6800 пФ. Чем больше угол отклонения стрелки прибора, тем лучше проверяемый транзистор.

И, наконец, несколько слов о таком дефекте транзистора, как «плавание»

«Плавание» полупроводникового триода определяют наблюдением за стрелкой омметра, присоединенного к эмиттеру и коллектору проверяемого транзистора. Если стрелка не устанавливается против какой-нибудь отметки шкалы, а меняет свое положение, то триод считают «плывущим».
