ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИСПЫТАНИЕ ТУННЕЛЬНЫХ ДИОДОВ



Об исправности и качестве туннельного диода судят по характеру изменения его тока, вызванного повышением и понижением приложенного к нему напряжения. Процесс испытания весьма прост и заключается в следующем:

1. Собирают схему, приведенную на рис. 1.

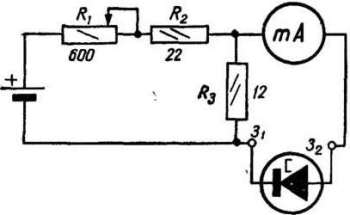

Схема устройства для испытания туннельных диодов

Рис. 1. Схема устройства для испытания туннельных диодов

В качестве источника питания используют гальванический элемент с током разряда 50 мА, а в качестве измерителя тока миллиамперметр, ток полного отклонения которого равен или превышает ток максимума испытываемого диода.

2. Устанавливают движок переменного резистора R1 в крайнее правое по схеме рис. 1. положение, то есть вводят в цепь все сопротивление и присоединяют к зажимам З1 и 32 испытываемый туннельный диод (при показанной на рис. 1. полярности напряжения элемента анод диода соединяют с зажимом З2, а катод — с зажимом З1.

3. Медленно вращают ось резистора в направлении уменьшения его сопротивления и наблюдают за миллиамперметром.



Если диод исправен, то ток, измеряемый миллиамперметром, быстро увеличивается (рис. 2,а), достигает максимума (Iмакс), а затем резко уменьшается.

Дальнейшее повышение напряжения на диоде, осуществляемое путем уменьшения сопротивления вызывает падение тока до минимума (Iмин), а затем снова рост до максимума и выше. Доводить ток на этой второй восходящей ветви до значений, превышающих Iмакс  не рекомендуется. Чем больше отношение Iмакс / Iмин, тем лучше диод.

При проверке усилительных свойств туннельных диодов очень важно пользоваться стабильным источником питания. Невыполнение этого условия может привести к потере диодом усилительной способности.

Одной из простых и надежных схем источника, питания туннельного диода является схема, приведенная на рис. 3.

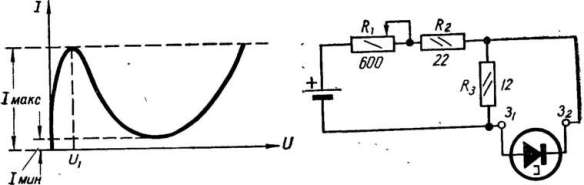

Вольтамперная характеристика туннельного диода и схема устройства для испытания туннельных диодов

Рис. 2. Вольтамперная характеристика туннельного диода

 Рис. 3. Схема устройства для испытания туннельных диодов



Выходное сопротивление рекомендуемого источника составляет 1 Ом. Выходное напряжение может изменяться (в зависимости от положения ползунка резистора R1) в пределах 7,5 - 600 мВ. Так как при выходных напряжениях 600 мВ от аккумулятора отбирается относительно большой ток (0,6 А), то в качестве первичного источника энергии используют аккумулятор достаточной емкости.

Резистор R2 служит для защиты испытываемого диода от повреждения напряжением 1,5 В, устанавливающимся на выходе источника питания при переводе ползунка резистора R1 в крайнее левое (по схеме) положение.
