ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ПОЛУПРОВОДНИКОВЫХ ДИОДОВ

Убедиться в исправности полупроводникового диода можно путем измерения его прямого (Rпp) и обратного (Rобр) сопротивлений. Чем меньше Rпp и чем больше отношение Rобр/Rпp, тем выше качество испытываемого диода как вентиля.



Так как в подавляющем большинстве случаев диоды, вмонтированные в схемы выпрямителей, усилителей и других устройств, шунтируются резисторами, конденсаторами, обмотками, то при измерении обратного сопротивления проверяемого диода один из его выводов следует выпаивать из схемы.

Если сопротивления измеряют тестером ТТ-1, то диод присоединяют к прибору так, как показано на рис. 1.

Схемы соединения полупроводникового диода с тестером ТТ-1 для измерения прямого (а) и обратного (б) сопротивлений диода

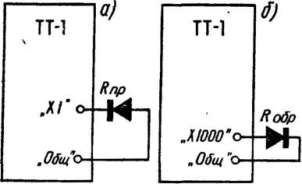

Рис. 1. Схемы соединения полупроводникового диода с тестером ТТ-1 для измерения прямого (а) и обратного (б) сопротивлений диода

При проверке диодов омметром следует учитывать, что из-за нелинейности вольтамперной характеристики диода измеренные значения Rпp и Rобр зависят от напряжения источника питания омметра. Чем больше это напряжение, тем меньшими получаются значения Rпp и большими — значения Rобр.

Так как наиболее распространенные тестеры, например типов ТТ-1, ТТ-3, Ц20, Ц435, получают питание от одного или двух элементов, то измеренные ими обратные сопротивления диодов оказываются много меньше тех значений, которые соответствуют более высоким обратным напряжениям, прикладываемым к диодам в схемах различных устройств. Это обстоятельство следует всегда учитывать, особенно при отбраковке выпрямительных диодов.



Измеренные омметром величины прямого и обратного сопротивлений характеризуют диод по постоянному току. Сопротивление диода переменному току меньше Rпp и зависит от положения рабочей точки.

В случае отсутствия омметра прямое и обратное сопротивления диода можно измерить миллиамперметром и вольтметром. Первый из них используют при измерении прямого сопротивления (рис. 2), а второй — при измерении обратного сопротивления (рис. 3).

Схемы электрических цепей для измерения малых сопротивлений миллиамперметром

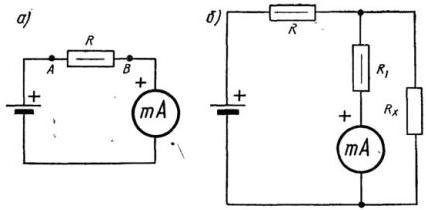

Рис. 2. Схемы цепей для измерения малых сопротивлений миллиамперметром.

Схема цепи для измерения активных сопротивлений вольтметром постоянного тока

Рис. 3. Схема цепи для измерения активных сопротивлений вольтметром постоянного тока.

Существует еще один способ проверки полупроводниковых диодов. Заключается он в испытании диода в схеме простейшего детекторного приемника. Делают это так.



Собирают схему, изображенную на рис. 4, присоединяют к гнездам Г1 и Г2 проверяемый диод и настраивают контур на местную радиовещательную станцию.

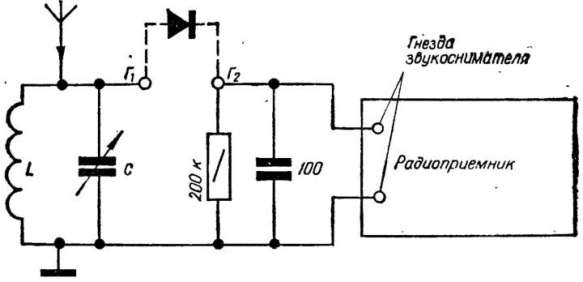

Рис. 1.46. Схема устройства для проверки высокочастотных (точечных) диодов

Если диод исправен, то приемник работает нормально. Если же диод пробит или оборван, то прием отсутствует.
