ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ

Приближенно коэффициент трансформации можно измерить следующим образом.



Установить трансформатор и компас (на расстоянии 50 - 150 мм друг от друга) так, чтобы ось катушки К была приблизительно перпендикулярна стрелке компаса (рис. 1.70,а).

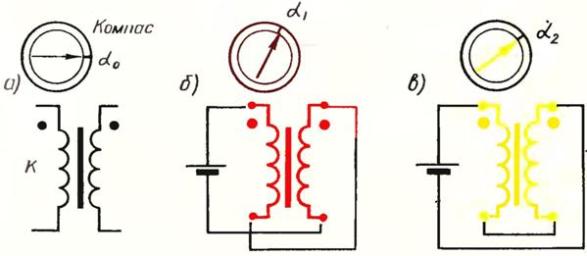

Схемы соединения обмоток трансформатора при измерении коэффициента трансформации

Рис. 1.70. Схемы соединения обмоток трансформатора при измерении коэффициента трансформации.



Заметив отметку (α0) шкалы компаса, против которой установилась стрелка, соединить обмотки последовательно (рис. 1.70,6) и подключить их к батарее для карманного фонаря.

Записать отклонение (α1) стрелки. Переключить концы одной из обмоток (рис. 1.70, в) и записать второе отклонение стрелки (α2). Вычислить коэффициент трансформации по формуле:

n = (α2 + α1) / (α2 - α1(если α2 > α1)

или по формуле:

n = (α1 + α2) / (α1 - α2(если α1 > α2)

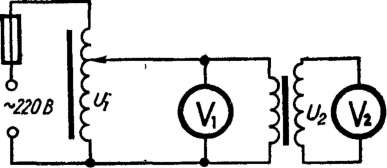

Схема соединения трансформатора с измерительными приборами и сетью переменного тока при измерении коэффициента трансформации с помощью вольтметров

Рис. 1.38. Схема соединения трансформатора с измерительными приборами и сетью переменного тока при измерении коэффициента трансформации с помощью вольтметров

При наличии вольтметра с помощью (или двух вольтметров) коэффициент трансформации можно определить путем измерения напряжений на концах обмоток. Этот способ основан на известном соотношении, справедливом для холостого хода трансформатора

U1/U2 ≈ ω12 = n,

где U1 — напряжение,- подводимое к первичной обмотке O1 трансформатора (рис. 1.38);

 U2 — напряжение на вторичной (понижающей) обмотке O2 ненагруженного трансформатора; ω1 и ω2 — числа витков первичной и вторичной обмоток; n — коэффициент трансформации.
