ИЗМЕРЕНИЕ СИММЕТРИИ ПОЛУОБМОТОК ТРАНСФОРМАТОРА

Перед радиолюбителями иногда возникает задача проверки симметрии полуобмоток трансформатора. Убедиться в том, что они симметричны или, другими словами, удостовериться в правильности вывода средней точки А (рис. 1.35) можно таким образом. Собрать схему, изображенную на рис. 1.35.

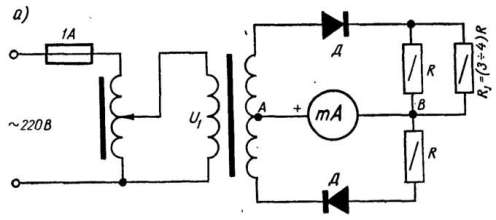

Схема устройства для измерения симметрии полуобмоток трансформатора

Рис. 1.35. Схема устройства для измерения симметрии полуобмоток трансформатора трансформатора низкой частоты: мА — миллиамперметр постоянного тока с током полного отклонения 14-1,5 мА; Д — любой полупроводниковый диод, в том числе и точечный; R - резистор сопротивлением 4,3 + 10 кОм



Установить с помощью автотрансформатора такое напряжение U1 при котором стрелка миллиамперметра отклоняется на одну треть или половину шкалы.

Затем отключить резистор R1. Если в результате этого стрелка миллиамперметра устанавливается на нуль, то точку А считают средней точкой обмотки. Если же стрелка отклоняется вправо или влево от нуля, то полуобмотки считают несимметричными.

При использовании точечных диодов стрелка миллиамперметра будет устанавливаться на нуль (при симметрии полуобмоток) только в том случае, если сопротивление резистора R во много раз превышает прямое сопротивление диода или если оба диода имеют одинаковое прямое сопротивление.

При отсутствии автотрансформатора и диодов убедиться в правильном согласном соединении полуобмоток трансформатора, например согласующего или выходного, можно с помощью неоновой лампы или вольтметра постоянного тока.

Последний присоединяют к крайним выводам произвольно соединенных вторичных полуобмоток согласующего трансформатора или к крайним выводам произвольно соединенных первичных полуобмоток выходного трансформатора.



Проверка правильности соединения полуобмоток заключается в кратковременном подключении к выводам первичной обмотки согласующего трансформатора либо к выводам вторичной обмотки выходного трансформатора гальванического элемента или батареи для карманного фонаря.

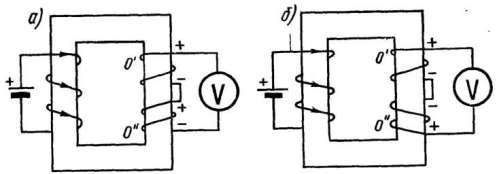

Схемы проверки правильного (а) и неправильного (б) соединения полуобмоток О' и О" трансформатора

Рис. 1.36. Правильное (а) и неправильное (б) соединения полуобмоток О' и О" трансформатора



Если полуобмотки O' и О" соединены правильно (рис. 1.36, а), то в моменты подключения и отключения элемента индуктирующегося в полуобмотках э. д. с. складываются, и стрелка вольтметра отклоняется в одну, а затем в противоположную сторону (при использовании в качестве индикатора неоновой лампы последняя на мгновение зажигается).

Если же полуобмотки соединены неправильно (встречно, рис. 1.36, б), то индуктирующиеся в них при подключении элемента равные по величине э. д. с. вычитаются, результирующая э. д. с. равна нулю и стрелка вольтметра не отклоняется.
