ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА СИЛОВОГО ТРАНСФОРМАТОРА

К маломощным силовым трансформаторам относят трансформаторы, служащие для питания радиоприемников, телевизоров, усилителей и других устройств, то есть трансформаторы мощностью до 200 - 250 Вт.



Маломощный силовой трансформатор проверяют так же, как и трансформатор низкой частоты (см. и. 1.30). Кроме того, силовой трансформатор испытывают на отсутствие короткозамкнутых витков. С этой целью собирают схему согласно рис. 1.29,а.

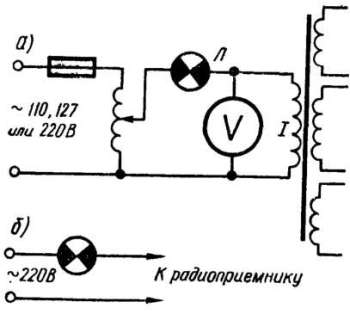

Схема соединения первичной обмотки маломощного силового трансформатора с сетью переменного тока для испытания трансформатора на отсутствие короткозамкнутых витков

Рис. 1.29. Схема соединения первичной обмотки маломощного силового трансформатора с сетью переменного тока для испытания трансформатора на отсутствие короткозамкнутых витков: Л — лампочка 2,5 В; 0,15 А или 6,3 В; 0,28 А; V — вольтметр переменного тока или тестер, включенный вольтметром; I — первичная обмотка испытываемого трансформатора

Затем устанавливают с помощью автотрансформатора минимальное напряжение (0-5 В) и постепенно повышают его, наблюдая при этом за лампочкой Л. В момент появления темно-красного свечения снимают показание вольтметра.



Если напряжение на первичной обмотке трансформатора велико (50 - 250 В), то считают, что трансформатор выдержал испытание — короткозамкнутых витков в нем нет. Если же измеряемое напряжение мало (5 — 25 В), то трансформатор бракуют.

При отсутствии автотрансформатора испытание отдельного силового трансформатора или трансформатора радиоприемника на короткозамкнутые витки осуществляют с помощью лампы накаливания.

Процесс проверки следующий

Присоединяют первичную 110-вольтовую обмотку трансформатора (например, радиоприемника) к сети переменного тока 220 В (через электрическую лампу 220 В, 15 - 100 Вт, рис. 1.29, б) и наблюдают за лампой. Если испытываемый трансформатор исправен, то ток холостого хода мал и нить лампы светится слабо. Если же в трансформаторе есть короткозамкнутые витки, то ток в первичной обмотке резко возрастает и нить лампы светится нормально.
