ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ

Исправность электролитических конденсаторов проверяют внешним осмотром и измерением сопротивления утечки.

Типы электролитических конденсаторов

При проверке внешнего вида конденсатора выясняют:

Wwwsofiakievua аренда квартир посуточно киев - 2-х комнатная квартира на Грушевского.



1) обозначены ли величины номинальной емкости и рабочего напряжения, месяц и год изготовления;

2) не загрязнена ли поверхность конденсатора, не имеет ли она забоин и вмятин глубиной более 0,2 мм;

3) облужены ли выводы конденсатора и не имеют ли они надломов, трещин и забоин.

После осмотра конденсатора проверяют контактный узел вывода. Выполняют это приложением к контактному лепестку или к проволочным выводам небольшого усилия, направленного по оси вывода. Растяжение узла не должно вызывать появления каких-либо повреждений.

Электрические испытания заключаются в наблюдении за зарядом конденсатора ог гальванических элементов, питающих омметр, и измерении сопротивления утечки конденсатора (см. рис. 1.18).



Если конденсатор исправен, то стрелка прибора сначала быстро отклоняется вправо, доходя до отметки 0 шкалы (в зависимости от емкости конденсатора), а затем относительно медленно движется влево и устанавливается над одной из отметок участка шкалы -> .

Если же конденсатор потерял емкость или имеет значительную утечку, то в первом случае стрелка прибора почти не отклоняется вправо, во втором — отклоняется до нуля или почти до нуля, а затем устанавливается против отметки, расположенной на участке 0 шкалы.

Чем меньше емкость конденсатора, тем на меньший угол отклоняется стрелка вправо в момент присоединения тестера к конденсатору, а чем больше утечка, тем, во-первых, медленнее движется стрелка влево после своего возвращения, и, во-вторых, тем дальше устанавливается она в конце заряда от знака .

Наглядное представление о величине утечки конденсатора дает ток его подзаряда. Если зарядить конденсатор, а затем отключить его от источника напряжения, то вследствие несовершенства изоляции между обкладками напряжение на конденсаторе со временем уменьшается.



Чтобы достичь прежнего значения напряжения, необходимо подзарядить конденсатор. Чем больше ток, требующийся для восстановления первоначального напряжения на конденсаторе, тем, очевидно, больше энергии потерял конденсатор при своем саморазряде и, следовательно, тем больше его ток утечки.

Испытание электролитических конденсаторов на утечку методом подзаряда производят следующим образом

Подготавливают ампервольтомметр (например, комбинированный прибор типа Ц435) для измерения сопротивлений на шкале «Rх Х 100». Затем присоединяют проводники омметра к конденсатору и выжидают, пока стрелка прибора не установится над одной из крайних отметок левой части шкалы. После этого отключают от конденсатора на несколько секунд один из проводников прибора и, снова присоединяя его к конденсатору, замечают бросок стрелки вправо. Чем больше угол, на который отклоняется стрелка при подзарядке конденсатора, тем больше ток утечки.

При отборе конденсаторов по току утечки руководствуются следующим:

1) измерению тока утечки предшествует выдержка конденсаторов под номинальным рабочим напряжением в течение:

- 0,5 часа при хранении конденсаторов до б месяцев

- 1,0 » » до 1,0 года

- 3,0 часов » свыше 1,0 »

2) ток утечки измеряют при номинальном рабочем напряжении и температуре +15° +25°С;

3) отсчет производят через 1 минуту после приложения напряжения к конденсатору;

4) ток утечки растет с увеличением емкости конденсатора и приложенного к нему напряжения. Так, для конденсаторов КЭ-1, КЭ-2 и КЭ-3 ток утечки не должен превышать величины:

Iут = 0,0001 СU + Iо,

где С — номинальная емкость, мкФ,

U — номинальное рабочее напряжение В,

Iо — ток, равный: 0,2 мА для конденсаторов емкостью до 5 мкФ,

0,1 мА для конденсаторов емкостью от 8 до 50 мкФ,

0 мА для конденсаторов емкостью более 50 мкФ.

И в заключение несколько слов о шумах, вызываемых некоторыми неисправными электролитическими конденсаторами.

Иногда из-за плохих контактов в выводах конденсатора напряжение на нем не остается постоянным, а беспорядочно изменяется, несмотря на присоединение конденсатора к источнику постоянного напряжения. Эти колебания напряжения очень малы, но если они усиливаются, то на выходе устройства появляются шумы, мешающие приему полезных сигналов.

Испытание конденсатора на качество контактов в выводах проводят следующим образом

Собирают схему, изображенную на рис. 1.19.

После сборки схемы присоединяют проводники П1, и П2 к гнездам звукоснимателя радиоприемника, устанавливают делителем R1 напряжение, равное приблизительно Uраб, и слегка ударяют несколько раз пальцем по испытываемому конденсатору. Если последний исправен, то в громкоговорителе ничего не слышно, даже если перевести ручку «Громкость» в крайнее правое положение. Если же контакты в выводах конденсатора плохие, то в громкоговорителе возникают трески и шорохи.

Схема устройства для испытания электролитического конденсатора на качество контактов в выводах

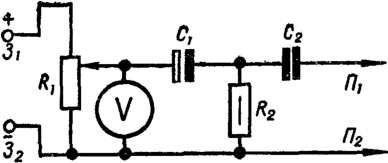

Рис. 1.19. Схема устройства для испытания электролитического конденсатора на качество контактов в выводах:

З1 и 32 — зажимы, присоединяемые к выпрямителю с хорошо сглаженным напряжением, равным или превышающим рабочее напряжение (Uраб испытываемого конденсатора; R1 — двухваттный делитель напряжения сопротивлением 100 кОм; V — вольтметр постоянного тока, рассчитанный на измерение напряжения, равного рабочему напряжению конденсатора; С1 — испытываемый конденсатор; R2 — резистор сопротивлением 100 - 200 кОм; С2 — слюдяной керамический или бумажный конденсатор емкостью от 5000 пФ до 0,1 мкФ.
