ПРОВЕРКА ИСПРАВНОСТИ ЭЛЕКТРОРАДИОДЕТАЛЕЙ В ДОМАШНИХ УСЛОВИЯХ

СОДЕРЖАНИЕ

ПРОВЕРКА СЛЮДЯНЫХ, БУМАЖНЫХ И ДРУГИХ (НЕЭЛЕКТРОЛИТИЧЕСКИХ) КОНДЕНСАТОРОВ

В радиолюбительских условиях бумажные, слюдяные и другие (неэлектролитические) конденсаторы постоянной емкости (цветной рис. 1.16, а) подвергают внешнему осмотру и проверяют на отсутствие замыкания между обкладками, обрыв и утечку.



При осмотре конденсатора обращают внимание на отсутствие забоин, вмятин и загрязнений, а также на прочность заделки и качество лужения выводов. Последние должны выдерживать без механических повреждений растягивающее усилие до двух килограммов.

Рассмотрим способы простейших электрических испытаний конденсаторов постоянной емкости

Проверку на отсутствие замыкания между обкладками конденсатора производят с помощью омметра или пробника. При использовании омметра, который должен быть подготовлен для измерения больших сопротивлений (используются гнезда, соответствующие множителю 1000 или 100), качество конденсатора определяют по показанию прибора и поведению стрелки в момент присоединения конденсатора к омметру.



Если проверяемый конденсатор исправен и имеет емкость в несколько десятков, сотен или тысяч пФ, то стрелка прибора в момент присоединения конденсатора не отклоняется, Пели к омметру присоединяют исправный конденсатор емкостью в несколько сотых, десятых, единиц или десятков микрофарад, то стрелка прибора сначала отклоняется на некоторый угол, а затем сразу же возвращается в исходное положение, т. е. к отметке шкалы .

И, наконец, если испытываемый конденсатор пробит, то омметр показывает сопротивление, равное нулю или нескольким десятым долям Ома.

Испытание конденсатора на обрыв проводят специальным пробником П (рис. 1.2) или каким-нибудь другим прибором и способом из изложенных ниже. Выполняют это так же, как проверку проводимости цепи.

Если испытываемый конденсатор не имеет обрыва, то неоновая лампа светится нормально.

Если же один из выводов конденсатора оборван, то неоновая лампа либо совершенно не светится, либо светится очень слабо.

Наличие утечки проверяют наблюдением свечения неоновой лампы в схеме, представленной на рис. 1.17.

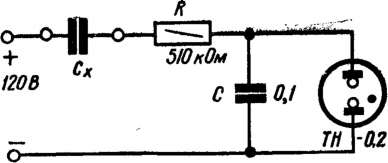

Схема устройства для проверки конденсаторов на утечку

Рис. 1.17. Схема устройства для проверки конденсаторов на утечку

Если проверяемый конденсатор предварительно проверенный на обрыв, не имеет утечки, то неоновая лампа не светится. Если же сопротивление утечки равно или меньше 3 МОм, то лампа периодически зажигается либо гаснет. Чем меньше сопротивление утечки, т. е. чем хуже конденсатор, тем выше частота мигания лампы.



В случае отсутствия омметра и неоновой лампы испытать конденсатор емкостью до 0,03 мкФ можно с помощью вольтметра переменного тока. Процесс испытания тестером ТТ-1 заключается в следующем.

1. Измеряют напряжение сети (рис. 1.17, а).

2. Убедившись в том, что оно равно приблизительно 220 В, вводят последовательно с тестером испытываемый конденсатор (рис. 1.17, б) и замечают второе показание прибора.

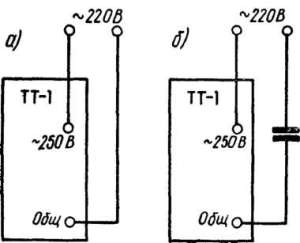

Испытание конденсатора постоянной емкости вольтметром переменного тока

Рис. 1.17,а,б. Испытание конденсатора постоянной емкости вольтметром переменного тока

3. Сравнивают второе показание с ординатой кривой ОАВ1В (цветной рис. 1.26), которая соответствует данной емкости (например, с ординатой B1E, соответствующей емкости 0,01 мкФ).

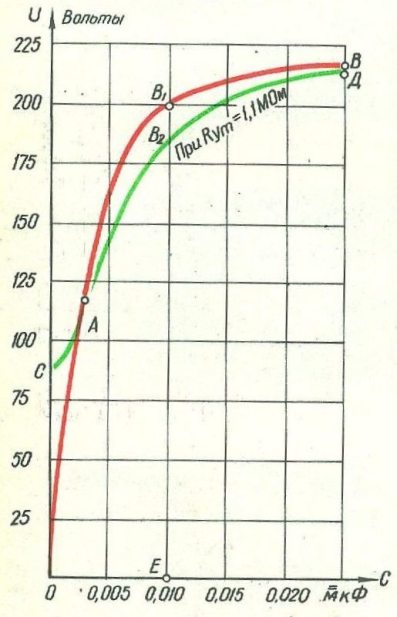

Кривая для оценки качества конденсаторов до 0,03 мкФ

Рис. 1.26. Кривая для оценки качества конденсаторов до 0,03 мкФ

Если показание прибора равно нулю, то считают, что один из выводов конденсатора оборван. Если же показание прибора заметно отличается от соответствующей ординаты кривой ОАВ1В (например, численно равно отрезку В2Е), то приходят к выводу, что конденсатор имеет утечку.

Представление о степени влияния сопротивления утечки (Rут) на показания вольтметра дает сравнение ординат кривых АОВ1В и САВ2Д, построенных для случаев Rут = и Rут = 1,1 МОм.

При отсутствии омметра, неоновой лампы и вольтметра конденсатор емкостью более 300 пФ можно проверить с помощью телефонной трубки и батареи для карманного фонаря. Выполняют это следующим образом.

Подключают к батарее последовательно соединенные испытываемый конденсатор и головные телефоны и затем сразу же отключают их. Через 3 — 4 секунды операцию повторяю!. Так конденсатор заряжают (и разряжают на себя) несколько раз. Если конденсатор исправен, то щелчок слышен только при первом замыкании цепи. Если же конденсатор имеет утечку или обрыв, то в первом случае щелчки воспринимаются при каждом присоединении конденсатора к батарее, а во втором — вообще не слышны или почти не воспринимаются.

Качество конденсатора с рабочим напряжением не ниже 250 В и емкостью более 0,01 мкФ можно проверить путем заряда его от сети переменного тока 220 В через одноваттный или полуваттный резистор сопротивлением 2700-3900 Ом. Соблюдая осторожность, присоединяют на мгновение к гнездам штепсельной розетки последовательно соединенные конденсатор и резистор. Затем отключают их и замыкают через 3 — 4 секунды конденсатор накоротко. Если последний исправен, то в момент соединения обкладок возникает искра, интенсивность которой пропорциональна емкости и сопротивлению утечки конденсатора.

Так как конденсатор может быть присоединен к сети в тот момент, когда напряжение ее равно или близко к нулю, то в случае отсутствия искры (при первом разряде) операцию заряд-разряд повторяют.

При отборе конденсаторов емкостью более 1000 пФ удобно пользоваться устройством, схема которого представлена на рис. 1.18.

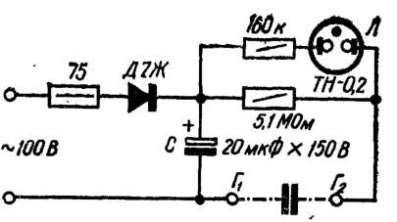

 Схема устройства для отбора конденсаторов емкостью более 1000 пФ

Рис. 1.18. Схема устройства для отбора конденсаторов емкостью более 1000 пФ.

Переменное напряжение 100 В получают с помощью автотрансформатора или делителя напряжения. Испытываемые конденсаторы (в том числе и электролитические при условии соблюдения полярности) присоединяют к гнездам Г1 и Г2 наблюдают за свечением неоновой лампы Л (типа ТН - 0,2).

При высоком качестве проверяемого конденсатора лампа вспыхивает и сразу же гаснет (яркость и длительность вспышки зависят от емкости конденсатора; чем больше эта величина, тем ярче и продолжительнее вспышка).

Если же конденсатор имеет утечку (сопротивление утечки равно или меньше 3,3 МОм) либо пробит, то в первом случае лампа светится слабо или периодически вспыхивает и гаснет, а во втором случае — светится непрерывно и ярко.

Так как постоянное напряжение на конденсаторе С достигает величины примерно 140 В, то проверять с помощью рекомендуемого устройства низковольтные конденсаторы, применяемые в транзисторной аппаратуре, нельзя.
