ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

5.4. РАЗНОСТНО-ДАЛЬНОМЕРНЫЙ МЕТОД



При реализации разностно-дальномерного метода (Рис.13) измеряемыми параметрами являются временные задержки Dt1 (с), Dt2 (с) и Dt3 (с) распространения сигнала радиотелефона абонента не менее чем до трех базовых станций сети относительно их синхронизированных временных шкал, а рассчитываемыми параметрами - дальности от сотовых станций до места расположения абонента D1=3·105Dt1 (км), и D2=3·105Dt2 (км) и D3=3·105Dt3 (км) и базовые углы b1 и b2.

Реализация разностно-дальномерного метода, для расчета местоположения источника радиоизлучения

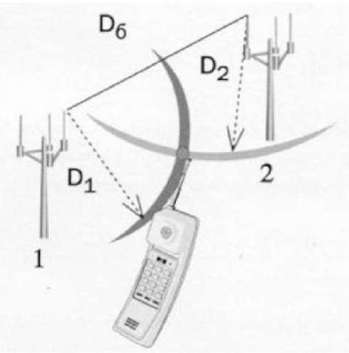

Рис.13. Реализация разностно-дальномерного метода



При расстояниях между базовыми станциями Ds1 (км), Ds2 (км), известной ошибке измерения временных интервалов st (с) (равной для каждой сотовой станции), рассчитанных дальностях D1 и D2 базовые углы определяются по формулам

Базовые углы ß1 и ß2 определяются по формулам (4) (5)



Погрешность положения мобильного телефона абонента относительно его истинного местонахождения sn (км) в данном методе меньше, чем в дальномерном, и определяется как

Погрешность положения мобильного телефона абонента относительно его истинного местонахождения (6)

В современных системах позиционирования мобильных телефонов дальномерный и разностно-дальномерный методы определения представлены следующими вариациями.
