ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

5.2. МЕТОД НАПРАВЛЕНИЯ ПРИХОДА СИГНАЛОВ



При реализации угломерного метода (метод направления прихода сигналов - Angle of Arrival - АОА) измеряемыми параметрами являются углы направления прихода излучения радиотелефона a1 и a2 (в °) относительно линии (базы), соединяющей две сотовые станции сети (рис. 10).

Реализация угломерного метода

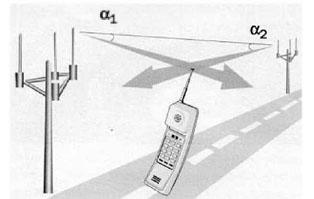

Рис.10. Реализация угломерного метода



Для определения направления прихода сигналов сотовых телефонов используются фазированные антенные решетки, устанавливаемые на базовых станциях сети и подключаемые к существующему оборудованию системы связи [16]. Нахождение местоположения абонента осуществляется при приеме сигналов его мобильного телефона хотя бы двумя приемниками. В случае если сигнал получен только одним приемником, для определения местоположения может использоваться дополнительная информация на основе оценки амплитуды сигнала.

К числу достоинств данного метода относится независимость работы станций, каждая из которых дает информацию об азимуте мобильного телефона. При этом все необходимые калибровки приемников для компенсации разброса их параметров, влияния изменений температуры и т.п. локальны для каждой станции и не налагают дополнительных требований на всю сеть. Однако для достижения требуемой точности необходимо определение пеленгов с весьма малой погрешностью.

Погрешность определения положения абонента относительно его истинного местонахождения σn (км) при известной величине расстояния Dσ (км) между соседними базовыми станциями, принявшими его сигнал, и измеренных углах a1 и a2 с ошибкой σa (в °) составляет:

  (1)

Минимальная погрешность достигается при соотношении (a1 и a2) = 90° и может быть рассчитана по формуле:

σn = 1,7 ● 10-2 σa Dσ
