ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

2. СТАНДАРТ GSM НА ЧАСТОТНО-ВРЕМЕННОЙ ПЛОСКОСТИ



Стандарт GSM на цифровую общеевропейскую сотовую систему наземной подвижной связи (Рис.5) предусматривает работу передатчиков PC и БС в двух диапазонах частот, соответственно 890-915 Мгц и 935-960 Мгц [10].

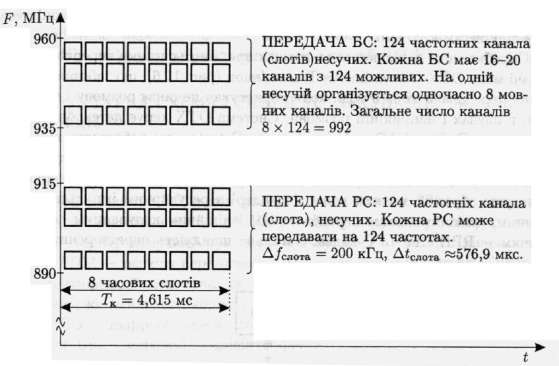

Принцип организации связи стандарта GSM нa частотно-временной плоскости

Рис.5. Принцип организации связи стандарта GSM нa частотно-временной плоскости.



Дуплексный разнос частот приема и передачи (для организации дуплексного канала) составляет 45 МГц. Ширина полосы одного канала составляет 200 кГц, потому максимальное число каналов связи 25000/200 — 1 = 124. Максимальное количество каналов, которые организуются в БРС — 16-20. Вид модуляции — 0,ЗСМ8К — гауссова манипуляция с минимальным частотным сдвигом, индекс манипуляции равняется 0,3 [11].

В стандарте GSM достигается высокая степень безопасности передачи сообщений; осуществляется шифровка сообщений алгоритмом RSA-шифрования с открытым ключом.

Обработка языка осуществляется в рамках принятой системы прерывистой передачи языка DTX-Discontinuous Transmission (Рис.6), который обеспечивает включение передатчика только тогда, когда пользователь начинает разговор и отключает его в паузах и в конце разговора.



Система DTX управляет детектором активности речи ДАР (VAD - Voice Activity Detector), что обеспечивает выявление и выделение интервалов речи с шумом и шума без речи даже в тех случаях, когда уровень шума равен уровню речи [12,13]. В качестве речепреобразующего устройства избранный языковой кодер (вокодер) с регулярным импульсным сдвигом, долгосрочным предсказанием и линейной кодировкой, с предсказанием — RPE/LTP-LPC-кодек. Общая скорость превращения языкового сигнала — 13 кбит/с.

Структурная схема обработки человеческой речи в стандарте GSM

Рис.6. Структурная схема обработки человеческой речи в стандарте GSM:

ДАР — детектор активности речи; ИС — источник сообщений; РК—речевой кодер; СППР — система прерывистой передачи речи; ЕРК— екстраполятор речевого кадра; РД— речевой декодер; ФКШ — формирователь комфортного шума; ПС — получатель сообщений.
