ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

6.1. ПАРАМЕТРЫ ТОЧНОСТИ СИСТЕМЫ LBS

Горизонтальная точность - абсолютное значение отклонения местоположения в горизонтальной плоскости, предоставляемого сервером абоненту, от истинного местоположения абонента в момент формирования запроса от клиента СОМ. Для LBS требуемая горизонтальная точность может быть выражена в значениях погрешности измерения местоположения, допустимой для той или иной услуги этого типа.



Обеспечивается различными технологиями и зависит от целого ряда факторов, многие из которых по своей природе динамичны (условия распространения радиоволн, включая ослабления и многолучевость сигнала, топология сети в терминах чувствительности базовых станций) [19].

Согласно документу ЕТ81 22.071 у.7.4.0 для услуг и операторов сотовой связи справедливо следующее:

• необходимая горизонтальная точность определяется базовой технологией сети, а значит, выбором оператора (для разных участков сети требования к горизонтальной точности могут быть различными);

• система должна обеспечивать требуемую (или максимально близкую) точность места положения при условии отсутствия конфликтов с другими параметрами качества.



Вертикальная точность - абсолютное значение отклонения местоположения в вертикальной плоскости, предоставляемого сервером абоненту, от истинного местоположения абонента в момент формирования запроса от клиента СОМ. Требования ЕТ81 к вертикальной точности:

• система должна определять местоположение мобильного телефона по высоте, выраженное в значениях абсолютной или относительной высоты/глубины относительно поверхности земли в данном месте поверхности;

• система должна обеспечивать требуемую (или максимально близкую) точность места положения при условии отсутствия конфликтов с другими параметрами качества.

Время ответа - определяется с момента запроса клиента СОМ к серверу СОМ до ответа сервера в сторону клиента. Требования разных услуг местоположения (или же разных клиентов СОМ) в отношении времени получения ответа могут различаться в зависимости от срочности формирования запроса на позиционирование. Возможно, серверу СОМ придется искать компромисс между требованиями к точности позиционирования и времени ответа.

Схема соединения и взаимодействия отдельных элементов СОМ и сотовой сети, описана в документе ЗОРР ТБ 03.71 у.8.9.0 (Рис.19).

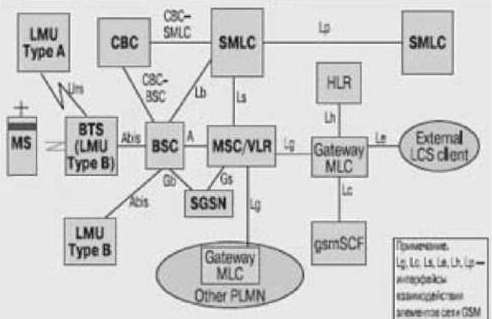

Структура сети мобильного оператора с поддержкой функции определения местоположения

Рис.19. Структура сети мобильного оператора с поддержкой функции определения местоположения.

В рамках сети GSM система определения местоположения логически реализуется в виде соответствующего центра - MLC (Mobile Location Center), а точнее, в виде двух его компонентов: сервисного центра - SMLC (Serving MLC) и шлюзового центра - GMLC (Gateway MLC). После авторизации абонентов GMLC направляет запросы на определение местоположения абонента в центр коммутации мобильной связи. Функции остальных подсистем сервера определения местоположения выполняет SMLC: обрабатывает сообщения о местоположении, в используемой системе координат (например, декартовой) производит окончательный расчет координат и определяет точность результата.

За необходимыми данными SMLC обращается к стационарным измерительным модулям - LMU, которые могут быть двух типов: А (подключается по радиоканалу); В (подключается по Abis-интерфейсу, может совмещаться с контроллером базовых станций). Из SMLC информация поступает в GMLC, который является защищенным граничным пунктом для внешних модулей, запрашивающих данные о конкретном абоненте. Шлюзовой центр GMLC не только обеспечивает связь с внешним миром, но и предоставляет данные о местоположении, определяя идентификационный номер (ID) абонентского терминала. Для сопоставления этого номера с пользующимся услугой абонентом GMLC взаимодействует с домашним регистром HLR, хранящим данные о пользователях.



Центр сотового широковещания - СВС (Cell Broadcast Center) - может быть использован для распространения вспомогательных данных, обязательных при некоторых методах определения местоположения. Все процедуры взаимодействия описанных выше модулей СОМ стандартизованы 3GPP, так же как и протоколы их взаимодействия между собой.
