ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

5.8. МЕТОД ПОЗИЦИОНИРОВАНИЯ ПО "РАДИООТПЕЧАТКАМ"



Уникальным методом позиционирования мобильных телефонов, не имеющим аналогов в классической радиопеленгации, является метод сопоставления образов (сигнатур) мест расположения мобильного телефона LRM (Location Pattern Matching) и использующий технологию анализа параметров радиосигнала и характеристик его многолучевого распространения. Измеряя фазовые, временные и амплитудные параметры фрагментов радиосигнала мобильного телефона, отраженного от препятствий (зданий, возвышенностей и т.п.), базовая станция оценивает структуру подобного "радиоотпечатка" (fingerprint) сигнала и вычисляет его "сигнатуру" (signature). Полученная информация сравнивается системой со своей базой образцов таких "сигнатур", соответствующих разным вариантам расположения мобильного абонента на местности (Рис.16).

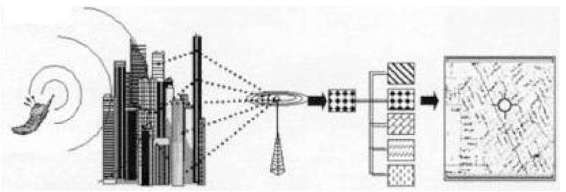

Метод "радиоотпечатков", для расчета местоположения источника радиоизлучения

Рис.16. Метод "радиоотпечатков".

В отличие от других технологий позиционирования мобильных телефонов, в данной системе вполне достаточно, чтобы только одна базовая станция обработала сигнал вызова.



Система обеспечивает определение как начального положения, так и перемещений мобильного телефона, и работает как в условиях плотной городской застройки, где случаи прямой видимости базовой станции весьма редки, так и в сельской местности, где сигнал к базовой станции обычно идет напрямую.

Процесс определения положения источника радиоизлучения включает следующие основные этапы:

1. Мобильный телефон излучает радиосигналы.

2. Сигналы, отражаясь от строений и других препятствий претерпевают определенные искажения и достигают базовой станции по многочисленным маршрутам.

3. В базовой станции, система анализирует уникальные характеристики сигнала, включая следы его "многомаршрутного" распространения и компилирует его "сигнатуру".

4. Данная "сигнатура" сравнивается с базой данных предварительно идентифицированных мест расположения телефонов и соответствующих им образцов "сигнатур", и находится соответствие.



Для идентификации места положения система не требует прямой видимости многочисленных базовых станций, что делает ее работу высокоэффективной в условиях плотной городской застройки, где сейчас постоянно находятся более 70% всех радиотелефонов. Система также совместима с существующей сетевой инфраструктурой Она легко интегрируется в инфраструктуру сети мобильного оператора и не требует никаких модификаций базовых станций или мобильных телефонов. Точность определения местоположения составляет 50 метров.
