ТЕХНОЛОГИИ ПОСТРОЕНИЯ СИСТЕМ ПОЗИЦИОНИРОВАНИЯ МОБИЛЬНЫХ ТЕЛЕФОНОВ В СЕТЯХ СОТОВОЙ СВЯЗИ

СОДЕРЖАНИЕ

5.5. МЕТОД ФИКСАЦИИ ВРЕМЕНИ ПРИБЫТИЯ СИГНАЛОВ



Данный метод основан на измерении интервалов времени, за которые сигнал мобильного телефона доходит до нескольких базовых станций, оснащенных блоками определения местоположения Location Measurement Units (LMU). Модули LMU размещаются в пределах сотовой сети в таких известных фиксированных пунктах, где они могут контролировать соседние базовые станции. Ориентировочно один LMU необходим на каждые четыре станции сети. Модули могут размещаться обособленно или на базовых станциях.



Получив сообщение от телефона, центр расчетов положения Mobile Measurement Units (MLC) запрашивает информацию из ближайших к телефону измерительных модулей LMU и, сравнивая относительные времена приема сигналов в известных фиксированных пунктах, вычисляет положение телефона. Весь процесс занимает не более нескольких секунд и зависит от времени ожидания пакета данных. Для обеспечения требуемой точности возможна синхронизация внутренних часов сети с помощью спутниковой системы GPS.



Такой метод получил название UL-TOA (Uplink Time of Arrival). Все данные через сеть оператора связи поступают в вычислительный центр, где устанавливается местонахождение мобильного телефона абонента. Наглядно метод UL-TOA представлен на Рис.14.

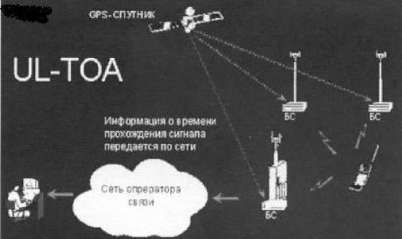

Метод Uplink ТОА, для расчета местоположения источника радиоизлучения

Рис.14. Метод Uplink ТОА
