БЫТОВЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ


ВЫВОД ВЫРАЖЕНИЯ ДЛЯ РАСЧЕТА ВЕЛИЧИНЫ из выражения (47)

Книга - Бытовые акустические системыДля нахождения величины k рассмотрим упрощенную схему акустического аналога АС с ПИ, изображенную на рис. 63.



Обозначим полное акустическое сопротивление подвижной системы головки z0, полное акустическое сопротивление разветвления (в точке 1) — zp, входное акустическое сопротивление АС с ПИ — zп и входное акустическое сопротивление АС без ПИ — zа.

Тогда суммарная объемная колебательная скорость акустической системы с пассивным излучателем будет описываться соотношением:

Суммарная объемная колебательная скорость акустической системы с пассивным излучателем

а объемная колебательная скорость АС без ПИ

Расчет объемной колебательной скорости акустической системы без пассивного излучателя

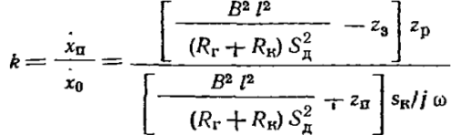

Отсюда

Расчет коэффициента К (1)

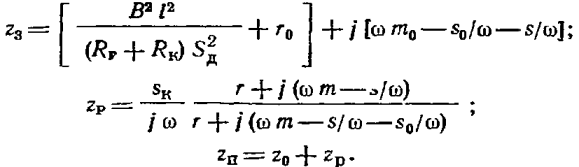

Напишем теперь развернутые выражения для всех сопротивлений, входящих в (1)

Развернутое выражение для акустического сопротивления системыРазвернутое выражение для акустического сопротивления системы

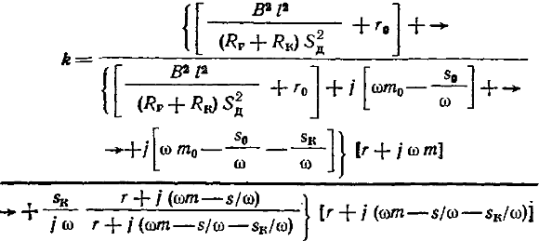

Тогда выражение (1) примет вид

Расчет коэффициента К (2)

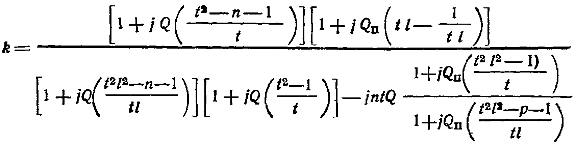

Для дальнейших упрощений введем следующие обозначения: t = ω/ω0, n = sк/S, l = ω0п, ρ = sк/S, Qп = ωпm/rп = S/ωпmrп, где ωп — резонансная круговая частота настройки пассивного излучателя, Qп — добротность пассивного излучателя. Проводя с (2) ряд несложных преобразований, получаем

Расчет коэффициента К

Окончательное выражение для k может быть записано в виде

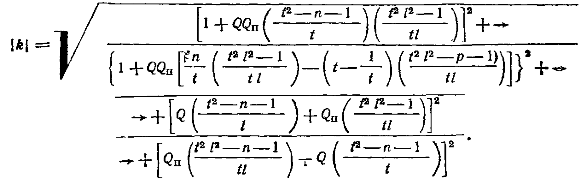

Расчет абсолютного значения коэффициента К
